Wie dichtet man einen Wandschaltschrank richtig ab?

Posted by: Dessauer
18 Aug. 2026

Einen Wandschaltschrank richtig abzudichten bedeutet, alle potenziellen Eindringwege für Feuchtigkeit, Staub und Fremdkörper systematisch zu schließen: umlaufende Türdichtungen, fachgerecht abgedichtete Kabeleinführungen und eine regelmäßig gewartete Gehäusedichtung. Welche Schutzklasse dabei erforderlich ist, hängt von den Umgebungsbedingungen am Einsatzort ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Dichtheit, Schutzarten und typische Fehlerquellen bei Wandschaltschränken.

Welche Schutzart braucht ein Wandschaltschrank?

Welche Schutzart ein Wandschaltschrank benötigt, richtet sich nach den Umgebungsbedingungen am Einsatzort. In trockenen Innenräumen ohne Staubbelastung reicht häufig IP44 aus. In industriellen Umgebungen mit Spritzwasser oder erhöhter Staubentwicklung ist IP54 die gängige Mindestanforderung. Für den Außeneinsatz oder Bereiche mit direktem Wasserstrahl ist IP65 oder höher erforderlich.

Die IP-Schutzklasse (Ingress Protection) besteht aus zwei Ziffern: Die erste beschreibt den Schutz gegen Fremdkörper und Staub, die zweite den Schutz gegen Wasser. IP54 bedeutet demnach: staubgeschützt (keine schädliche Staubablagerung) und geschützt gegen allseitiges Spritzwasser. IP65 geht einen Schritt weiter und bietet vollständigen Staubschutz sowie Schutz gegen Strahlwasser aus beliebiger Richtung.

Für den Maschinenbau und die Steuerungstechnik ist IP54 der am häufigsten geforderte Standard. Anwendungen in der Lebensmittelindustrie, im Freien oder in Umgebungen mit Reinigungsprozessen verlangen hingegen IP65 oder IP66. Bei der Planung sollten Sie immer den ungünstigsten Betriebszustand als Grundlage nehmen, nicht den Normalfall.

Was sind die häufigsten Ursachen für undichte Schaltschränke?

Undichte Wandschaltschränke entstehen in den meisten Fällen durch verschlissene oder falsch verbaute Türdichtungen, unzureichend abgedichtete Kabeleinführungen oder mechanische Beschädigungen am Gehäuse. Auch eine falsche Montage der Tür, etwa durch ungleichmäßigen Anpressdruck der Verschlüsse, führt dazu, dass die Dichtung nicht vollflächig aufliegt.

Die häufigsten Ursachen im Überblick:

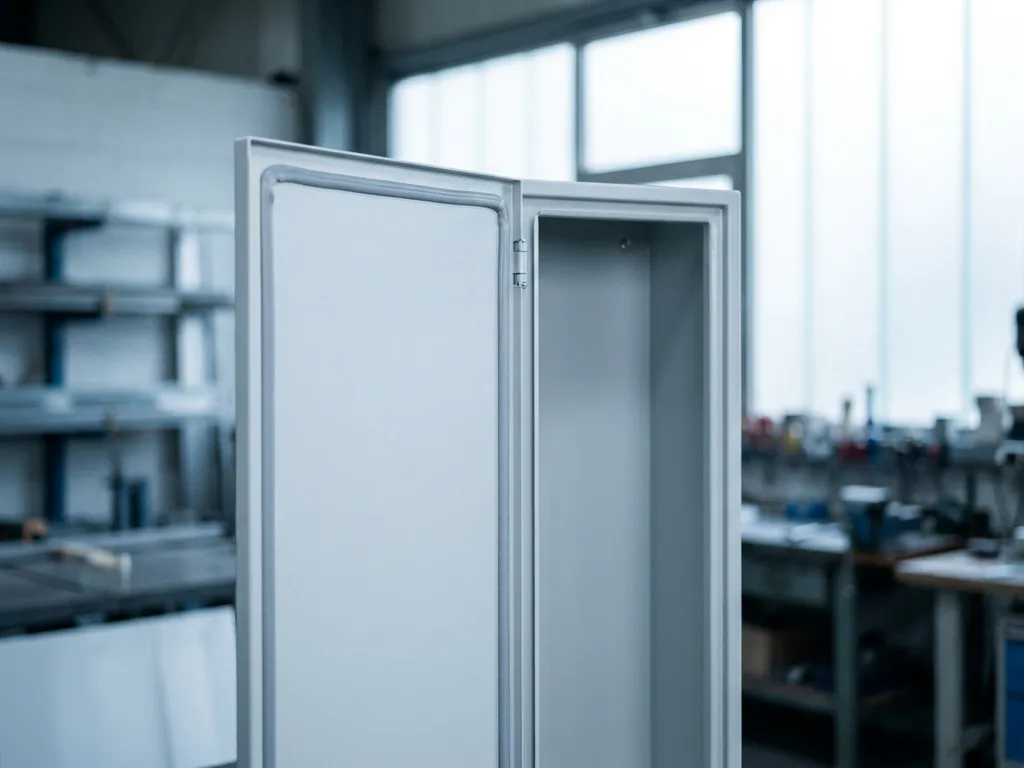

Alterung der Türdichtung: Gummidichtungen verlieren mit der Zeit ihre Elastizität und schließen nicht mehr zuverlässig ab.
Offene oder nicht abgedichtete Kabeleinführungen: Jede Öffnung im Gehäuse ist ein potenzieller Eindringweg für Feuchtigkeit und Staub.
Mechanische Beschädigungen: Dellen, Verformungen oder Korrosion an der Dichtkante des Gehäuses verhindern einen gleichmäßigen Dichtungsanschluss.
Falsch eingestellte Türverschlüsse: Wenn der Anpressdruck der Griffe oder Riegel nicht gleichmäßig verteilt ist, entstehen Leckstellen an den Ecken der Dichtung.
Fehlende oder falsch positionierte Blindstopfen: Nicht genutzte Ausbrüche oder Bohrungen, die offen gelassen werden, heben die Schutzklasse vollständig auf.

Ein weiterer, oft übersehener Faktor ist Kondenswasser, das nicht durch äußere Undichtigkeiten, sondern durch Temperaturunterschiede im Inneren entsteht. Hier helfen Entwässerungsventile oder Heizungen, die den Taupunkt im Schrank anheben.

Wie dichtet man Kabeleinführungen im Schaltschrank ab?

Kabeleinführungen in einem Wandschaltschrank dichtet man mit Kabelverschraubungen, Kabeleinführungsplatten mit Schlitzgummis oder Mehrfachkabeldurchführungen ab. Die Wahl des richtigen Systems hängt vom Kabeldurchmesser, der Anzahl der Leitungen und der geforderten Schutzklasse ab. Jede nicht oder falsch abgedichtete Einführung setzt die Schutzklasse des gesamten Gehäuses außer Kraft.

Für einzelne Kabel empfehlen sich metrische Kabelverschraubungen aus Polyamid oder Messing, die auf den exakten Außendurchmesser des Kabels abgestimmt sind. Sie klemmen das Kabel mechanisch und schließen gleichzeitig den Ringraum zwischen Kabel und Gehäusewand ab. Wichtig ist, dass der Klemmbereich der Verschraubung zum tatsächlichen Kabeldurchmesser passt, da zu große oder zu kleine Verschraubungen keine zuverlässige Abdichtung gewährleisten.

Bei mehreren Kabeln bieten sich Mehrfachkabeldurchführungen an, die in eine rechteckige Öffnung eingesetzt werden. Schlitzgummis oder lamellierte Einlagen passen sich dem jeweiligen Kabeldurchmesser an und ermöglichen eine nachträgliche Bestückung, ohne die Dichtheit zu gefährden. Für Leerrohre oder spätere Nachrüstungen sollten Blindstopfen verwendet werden, die dieselbe Schutzklasse erfüllen wie die Einführung selbst.

Achten Sie darauf, dass Kabel nach der Einführung nicht auf Zug belastet werden, da dies die Dichtung langfristig beschädigen kann. Eine Zugentlastung unmittelbar hinter der Einführung ist in vielen Normen vorgeschrieben und verlängert die Lebensdauer der Abdichtung erheblich.

Wie prüft man, ob ein Wandschaltschrank wirklich dicht ist?

Die Dichtheit eines Wandschaltschranks prüft man am zuverlässigsten durch eine Druckdifferenzprüfung oder eine visuelle Inspektion mit Lichtquelle. Für eine schnelle Vor-Ort-Kontrolle reicht oft eine einfache Sichtprüfung der Dichtung unter Spannung sowie die Kontrolle aller Kabeleinführungen und Blindstopfen.

Für eine normkonforme Prüfung nach IEC 60529 wird das Gehäuse mit Überdruck beaufschlagt und der Druckabfall über einen definierten Zeitraum gemessen. Diese Methode ist besonders bei hohen Schutzklassen (IP65 und höher) sinnvoll und gibt Aufschluss darüber, ob das Gehäuse die Anforderungen tatsächlich erfüllt.

Im Betrieb lassen sich Undichtigkeiten häufig an folgenden Anzeichen erkennen:

Feuchtigkeitsflecken oder Korrosionsspuren im Inneren des Schranks
Staubablagerungen auf Bauteilen, obwohl der Schrank geschlossen war
Beschlagene Sichtscheiben oder Kondensatspuren auf elektronischen Komponenten
Sichtbare Verformungen oder Risse an der Türdichtung

Für eine einfache Sichtprüfung können Sie eine helle Lichtquelle in den geschlossenen Schrank halten und von außen prüfen, ob Licht durch die Dichtfuge dringt. Diese Methode ist nicht normkonform, liefert aber im Wartungsalltag schnelle Hinweise auf grobe Leckstellen.

Wann muss die Dichtung eines Schaltschranks erneuert werden?

Die Dichtung eines Wandschaltschranks muss erneuert werden, wenn sie sichtbar verformt, spröde, gerissen oder dauerhaft zusammengedrückt ist und nicht mehr in ihre ursprüngliche Form zurückfedert. Als Faustregel gilt eine Inspektion alle zwei bis drei Jahre, bei stark beanspruchten Umgebungen häufiger.

Gummidichtungen aus EPDM oder Neopren altern durch UV-Strahlung, Temperaturwechsel und mechanische Belastung. Eine Dichtung, die beim Zusammendrücken nicht mehr elastisch reagiert, erfüllt ihre Funktion nicht mehr zuverlässig. Auch wenn sich die Tür schwerer schließen lässt als gewohnt oder ein spürbarer Spalt entsteht, ist ein Austausch fällig.

Bei der Erneuerung sollten Sie ausschließlich Dichtungsmaterial verwenden, das für die geforderte Schutzklasse und den Temperaturbereich des Einsatzortes geeignet ist. Dichtungsprofile müssen stoßfrei verlegt und an den Ecken sauber auf Gehrung geschnitten werden, damit keine Leckstellen entstehen. Eine nachgeklebte Dichtung, die an den Ecken überlappt oder Lücken aufweist, erfüllt die IP-Anforderungen nicht.

Welche Fehler beim Abdichten von Schaltschränken sind am häufigsten?

Die häufigsten Fehler beim Abdichten von Wandschaltschränken sind falsch dimensionierte Kabelverschraubungen, vergessene Blindstopfen in ungenutzten Öffnungen, ungleichmäßig gespannte Türverschlüsse und die Verwendung von Dichtungsmaterial, das nicht für die Umgebungsbedingungen geeignet ist. Jeder dieser Fehler kann dazu führen, dass die angestrebte Schutzklasse nicht erreicht wird.

Besonders häufig treten folgende Fehler in der Praxis auf:

Überdimensionierte Kabelverschraubungen: Wenn der Klemmdurchmesser zu groß ist, schließt die Verschraubung nicht vollständig und lässt Feuchtigkeit durch.
Offene Ausbrüche: Werkseitig vorgestanzte, aber nicht genutzte Öffnungen werden vergessen und nicht mit Blindstopfen verschlossen.
Dichtung wird beim Einbau beschädigt: Scharfe Kanten an Kabelschuhen oder Leitungen beschädigen die Türdichtung beim Schließen der Tür.
Kein gleichmäßiger Anpressdruck: Werden Türverschlüsse nicht gleichmäßig angezogen, wölbt sich die Tür leicht und erzeugt Leckstellen an den Ecken.
Falsche Dichtungsgeometrie: Eine Dichtung, die nicht exakt auf das Profil des Gehäuses abgestimmt ist, schließt selbst bei korrekter Montage nicht zuverlässig ab.

Ein weiterer klassischer Fehler ist die Annahme, dass ein Schrank mit der richtigen Schutzklasse automatisch dicht ist, wenn er aus dem Werk kommt. Die Schutzklasse gilt nur für das unmodifizierte Gehäuse. Sobald Kabel eingeführt, Ausschnitte gefräst oder Anbauteile montiert werden, muss die Dichtheit neu bewertet und sichergestellt werden.

Wie Dessauer bei der Abdichtung von Wandschaltschränken unterstützt

Viele der beschriebenen Fehlerquellen entstehen nicht im Betrieb, sondern bereits bei der Konstruktion: falsch gewählte Ausbrüche, fehlende Dichtkanten oder Gehäuse, die nicht auf die tatsächlichen Einbaubedingungen abgestimmt sind. Genau hier setzen wir mit unserem DessaCompact-Wandschaltschrank an.

Unser DessaCompact wird mit einer doppelt abgekanteten, umlaufenden Dichtkante gefertigt, die eine gleichmäßige Dichtungsauflage über den gesamten Türumfang sicherstellt. Kunden erhalten das Gehäuse passgenau auf ihre Anforderungen abgestimmt, inklusive:

Maßgenaue Fertigung in 5-mm-Stufen (Höhe 300 bis 1.200 mm, Breite 200 bis 1.200 mm, Tiefe 120 bis 400 mm)
Ausbrüche, Bohrungen und Kabeleinführungen nach Zeichnungsvorlage, sodass keine ungenutzten Öffnungen entstehen
Wahlweise Ausführung in Stahlblech pulverbeschichtet oder Edelstahl, je nach Umgebungsbedingung
Individuelle Verschlusssysteme für gleichmäßigen Anpressdruck der Tür
Lieferung in der Regel innerhalb von 15 Werktagen, gegenüber 8 bis 12 Wochen beim Wettbewerb

Wenn Sie einen Wandschaltschrank mit definierten Schutzklassen benötigen, der bereits ab Werk auf Ihre Einbausituation abgestimmt ist, sprechen Sie uns an. Wir beraten Sie technisch und erstellen Ihnen ein konkretes Angebot, das Ihre Anforderungen an Dichtheit, Maße und Lieferzeit erfüllt.
