Wann ist ein Wandschaltschrank besser als ein Standschrank?

Posted by: Dessauer
04 Aug. 2026

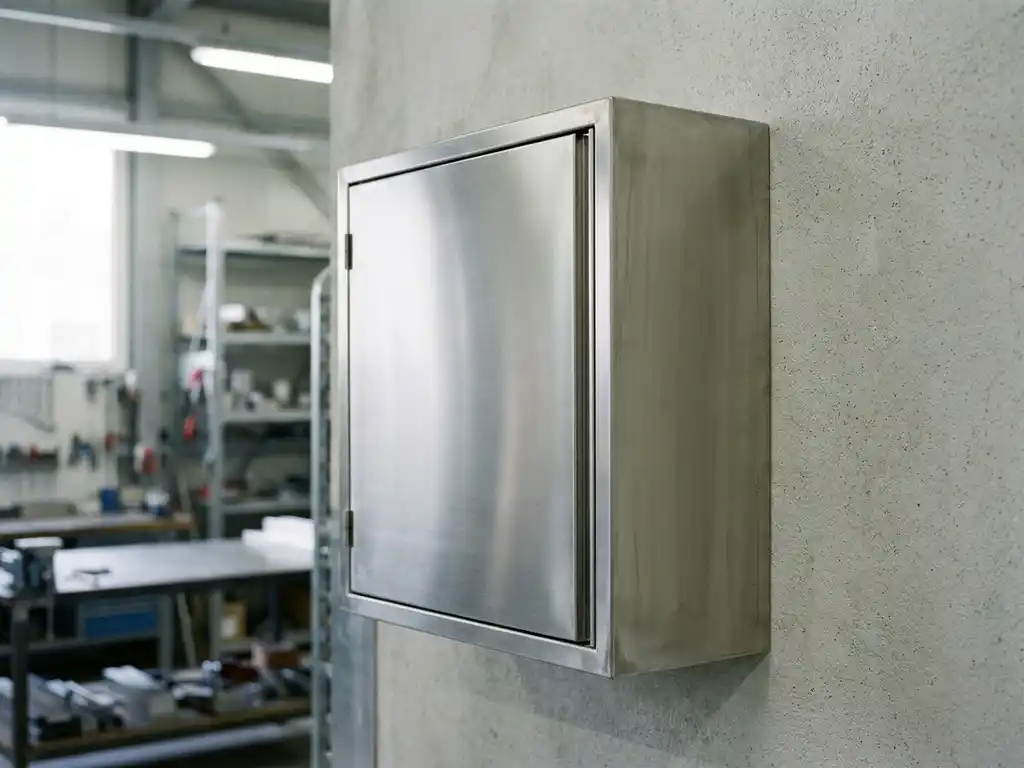

Ein Wandschaltschrank ist die bessere Wahl, wenn der Platzbedarf gering ist, die Komponentenanzahl überschaubar bleibt und die Montagefläche an Wänden oder Maschinenrahmen genutzt werden soll. Standschränke hingegen sind notwendig, sobald größere Baugruppen, höhere Wärmelasten oder eine umfangreiche Verdrahtung eine tiefere Einbautiefe und mehr Nutzvolumen erfordern. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die Techniker und Einkäufer bei dieser Entscheidung stellen.

Welche Unterschiede gibt es zwischen Wandschaltschrank und Standschrank?

Der wesentliche Unterschied liegt in Bauform, Volumen und Aufstellungsart. Wandschaltschränke werden direkt an Wänden, Maschinengestellen oder Trägerkonstruktionen befestigt und sind kompakter ausgeführt, typischerweise mit Tiefen zwischen 120 und 400 mm. Standschränke stehen freistehend auf dem Boden, bieten deutlich mehr Einbautiefe und Höhe und eignen sich für umfangreiche Steuerungsanlagen.

Darüber hinaus unterscheiden sich beide Bauformen in Zugänglichkeit und Erweiterbarkeit. Standschränke lassen sich in der Regel zu Reihenanlagen zusammenstellen und bieten durch Seitenwandöffnungen Möglichkeiten zur internen Kabelführung zwischen Feldern. Wandschaltschränke sind dagegen als abgeschlossene Einheiten konzipiert, die sich platzsparend in bestehende Anlagenstrukturen integrieren lassen. Für viele Anwendungen im Maschinenbau ist genau das der entscheidende Vorteil: Die Steuerung sitzt dort, wo sie gebraucht wird, ohne zusätzlichen Bodenbedarf zu erzeugen.

Wann reicht ein Wandschaltschrank für die Anwendung aus?

Ein Wandschaltschrank reicht aus, wenn die zu verbauenden Komponenten in einem überschaubaren Volumen Platz finden, keine übermäßige Wärmelast entsteht und die Montage direkt an einer tragfähigen Wand oder einem Maschinenrahmen möglich ist. Typische Einsatzbereiche sind dezentrale Steuerungseinheiten, Klemmenverteiler und kleinere Antriebssteuerungen.

Konkret eignet sich ein Wandschaltschrank für Anwendungen, bei denen folgende Bedingungen zutreffen:

Die Komponentenanzahl ist begrenzt und erfordert keine Montageplatte größer als etwa 600 x 800 mm.
Die Verlustleistung der verbauten Elektronik bleibt in einem Bereich, der durch passive Belüftung oder einfache Lüftungsöffnungen beherrschbar ist.
Der verfügbare Bodenraum ist knapp, etwa in engen Maschinenzellen oder an Fertigungslinien.
Die Anlage soll dezentral gesteuert werden, also mit mehreren kleinen Einheiten statt einer zentralen Schaltwarte.

Gerade im Maschinen- und Anlagenbau ist der Wandschaltschrank für Maschinenbau-Anwendungen eine bewährte Lösung, weil er nah an der Maschine platziert werden kann und kurze Kabelwege ermöglicht. Das reduziert den Verdrahtungsaufwand und vereinfacht die Fehlersuche im Betrieb.

Ab welcher Komponentenanzahl wird ein Standschrank notwendig?

Eine pauschale Komponentenanzahl als Schwellenwert gibt es nicht, aber als Faustregel gilt: Sobald die benötigte Montagefläche eine Höhe von 1.200 mm überschreitet oder mehrere Kabelkanäle, Schienen und Antriebskomponenten nebeneinander untergebracht werden müssen, wird ein Standschrank sinnvoll. Auch eine Einbautiefe von mehr als 400 mm ist ein klares Indiz.

Entscheidend ist weniger die reine Stückzahl der Komponenten als deren Platzbedarf und thermische Last. Ein Frequenzumrichter für einen größeren Antrieb kann mehr Platz beanspruchen als zwanzig Reihenklemmen. Wer frühzeitig eine Komponentenliste mit Abmessungen und Verlustleistungen erstellt, kann die Bauformwahl auf einer soliden Grundlage treffen. Wenn die Summe der Montageflächen eine typische Wandschrankhöhe von 1.200 mm ausschöpft und gleichzeitig eine Tiefe von mehr als 300 mm benötigt wird, sollte der Wechsel zum Standschrank geprüft werden.

Welche Rolle spielen Schutzart und Zertifizierung bei der Wahl?

Schutzart und Zertifizierung sind keine nachrangigen Details, sondern zentrale Auswahlkriterien, die die Bauform direkt beeinflussen. Wandschaltschränke sind in vielen Schutzarten verfügbar, von IP54 für Spritzwasserschutz bis IP65 für Staubdichtheit und Strahlwasserbeständigkeit. Die Wahl der Schutzart bestimmt, welche Dichtungskonzepte, Kabelverschraubungen und Belüftungslösungen zulässig sind.

Wandschaltschrank IP54 vs. IP65: Was ist der Unterschied?

IP54 schützt gegen allseitigen Spritzwassereinfall und begrenzte Staubablagerung. IP65 geht weiter: Der Schrank ist vollständig staubdicht und schützt gegen Strahlwasser aus beliebiger Richtung. Für Außenanlagen, Lebensmittelproduktionsumgebungen oder Anlagen mit Reinigungsprozessen ist IP65 häufig Pflicht. In trockenen Schaltanlagen oder Maschinenhallen ohne direkten Wassereinfall reicht IP54 in der Regel aus.

Zertifizierungen für spezifische Branchen

Über die Schutzart hinaus können branchenspezifische Zertifizierungen relevant sein, etwa Bahnzulassungen nach EN 50155 oder Anforderungen aus der Medizintechnik. Diese Anforderungen schränken die Materialwahl, die Oberflächenbehandlung und die zulässigen Einbaulagen ein. Wer Schaltschränke für solche Anwendungen beschafft, muss die Zertifizierungsanforderungen bereits bei der Bauformwahl berücksichtigen, nicht erst bei der Komponentenauswahl.

Was kostet die falsche Schaltschrankwahl langfristig?

Die falsche Bauformwahl erzeugt Folgekosten, die den initialen Preisunterschied zwischen Wandschrank und Standschrank schnell übersteigen. Zu kleine Gehäuse führen zu Überhitzung, erzwungenen Nachrüstungen oder dem Einsatz externer Klimageräte. Zu große Schränke verschwenden Stellfläche und erhöhen den Verdrahtungsaufwand ohne funktionalen Mehrwert.

Konkrete Kostentreiber bei einer Fehlentscheidung sind:

Nachträgliche Umbauten: Wenn ein Wandschrank im Betrieb zu klein wird, muss entweder ein zweiter Schrank ergänzt oder die gesamte Verdrahtung in ein größeres Gehäuse umgezogen werden. Beides verursacht Stillstandzeiten.
Thermische Probleme: Zu dicht gepackte Komponenten ohne ausreichende Belüftung verkürzen die Lebensdauer von Elektronikbauteilen und erhöhen die Ausfallwahrscheinlichkeit.
Zertifizierungsprobleme: Wenn die gewählte Schutzart nicht zur Einbauumgebung passt, kann das bei Betriebsprüfungen oder Versicherungsfällen zu erheblichen Problemen führen.
Ergonomie und Wartbarkeit: Ein zu flacher Wandschrank erschwert den Zugang zu hinteren Komponenten und verlängert Wartungsintervalle.

Eine sorgfältige Auslegung zu Beginn des Projekts ist deshalb keine Mehrarbeit, sondern eine Investition in die Betriebssicherheit der gesamten Anlage.

Wann lohnt sich eine Sonderlösung statt einer Standardbauform?

Eine Sonderlösung lohnt sich immer dann, wenn Standardabmessungen die Einbausituation nicht abdecken, spezifische Materialanforderungen bestehen oder die Schutzart in Kombination mit besonderen Ausbrüchen, Schwenkrahmen oder Verschlusssystemen nicht ab Katalog verfügbar ist. Gerade im Maschinen- und Anlagenbau sind individuelle Lösungen häufig wirtschaftlicher als aufwendige Anpassungen an Normbauformen.

Typische Situationen, in denen eine Sonderlösung die richtige Wahl ist:

Die Einbaumaße weichen von Standardabstufungen ab und erfordern exakte Passmaße, etwa bei Integration in eine Maschineneinhausung.
Das Material muss aus hygienischen oder korrosionsschutzrelevanten Gründen aus Edelstahl gefertigt sein, während Standardkatalogware nur in Stahlblech erhältlich ist.
Es werden spezifische Einbauten benötigt, zum Beispiel ein Schwenkrahmen für einfachen Frontzugang oder kundenspezifische Kabeldurchführungen nach Zeichnung.
Die Oberfläche muss in einer bestimmten RAL-Farbe oder mit einer speziellen Grundierung für eigene Nachlackierung ausgeführt werden.

Der verbreitete Einwand, dass Sonderlösungen zwangsläufig lange Lieferzeiten bedeuten, trifft nicht auf alle Hersteller zu. Die Entscheidung für oder gegen eine individuelle Lösung sollte deshalb nicht allein von der erwarteten Lieferzeit abhängen, sondern von der technischen Anforderung.

Wie Dessauer SG bei der Wahl des richtigen Wandschaltschranks unterstützt

Wir bei Dessauer SG haben mit dem DessaCompact ein Wandschaltschrank-Variantensystem entwickelt, das die Lücke zwischen Standardkatalog und aufwendiger Einzelanfertigung schließt. Das System bietet:

Maßgenaue Fertigung in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen, für eine passgenaue Integration in nahezu jede Einbausituation.
Materialwahl zwischen Stahlblech mit Pulverbeschichtung in kundenspezifischen RAL-Farben und Edelstahl für anspruchsvolle Umgebungen.
Individuelle Ausbrüche, Bohrungen und Verschlusssysteme nach Zeichnungsvorlage, inklusive Schwenkrahmen, Lüftungskiemen und Gewindeschweißbolzen.
Kurze Lieferzeiten von 15 Tagen für kundenindividuelle Schaltschränke, während branchenübliche Standardlieferzeiten bei Wettbewerbern häufig 8 bis 12 Wochen betragen.
Zertifiziertes Qualitätsmanagementsystem und weitgehend interne Fertigung für maximale Kontrolle über Fertigungsstandards und Termintreue.

Ob Sie einen Wandschaltschrank in Sondermaßen benötigen, eine Ausführung in Edelstahl oder eine spezifische Schutzart suchen: Sprechen Sie uns an. Unsere Ansprechpartner beraten Sie technisch fundiert und ohne Umwege, von der ersten Anfrage bis zur Auslieferung.
