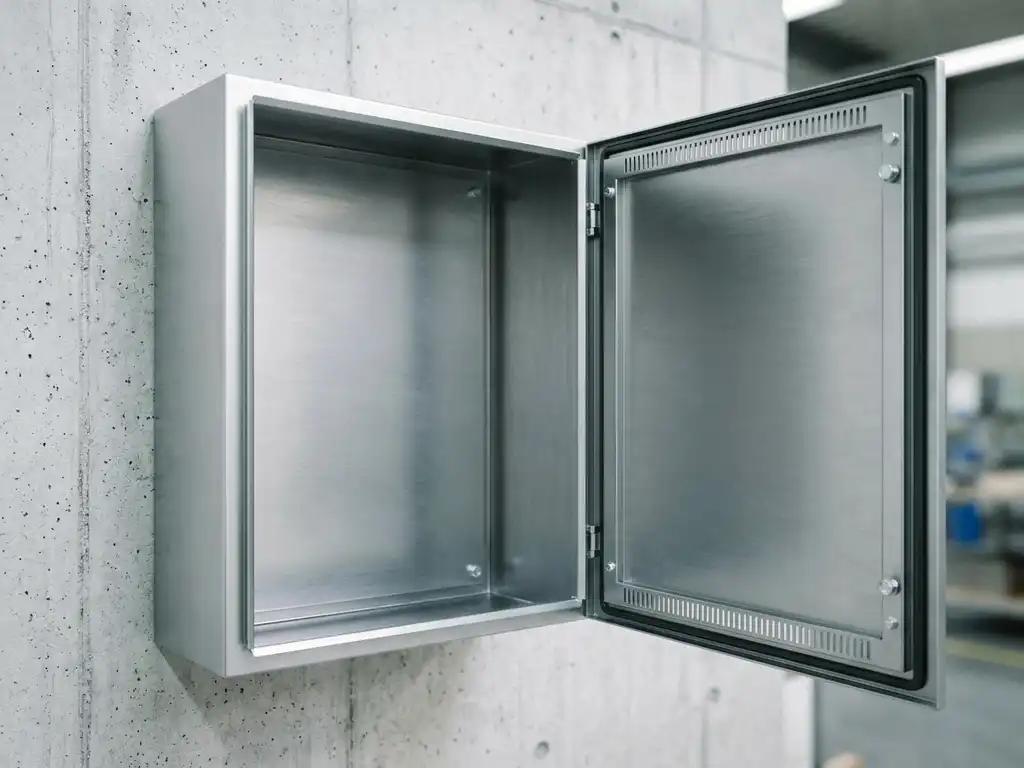

Wann braucht ein Wandschaltschrank Lüftungsschlitze?

Posted by: Dessauer
03 Aug. 2026

Ein Wandschaltschrank braucht Lüftungsschlitze, wenn die im Inneren entstehende Verlustleistung der eingebauten Komponenten die passive Wärmeabgabe über die Gehäusewände übersteigt und die zulässige Innentemperatur dauerhaft überschritten wird. Die Entscheidung hängt nicht allein von der Leistungsaufnahme ab, sondern auch von der Umgebungstemperatur, den Schutzanforderungen und den Platzverhältnissen am Einbauort. Die folgenden Abschnitte beleuchten die wichtigsten Fragen rund um Wärmequellen, Schwellenwerte, Schutzgrade und die korrekte Auslegung von Lüftungsschlitzen.

Welche Wärmequellen entstehen typischerweise im Inneren eines Wandschaltschranks?

Die Hauptwärmequellen in einem Wandschaltschrank sind elektrische und elektronische Komponenten, die im Betrieb Verlustleistung in Form von Wärme abgeben. Dazu zählen vor allem Netzteile, Frequenzumrichter, Schütze, Sicherungsautomaten, Klemmenleisten und Steuerungsrechner. Jede dieser Baugruppen gibt einen Teil der aufgenommenen elektrischen Energie als Wärme ab.

Besonders relevant sind dabei folgende Quellen:

Frequenzumrichter und Sanftanlasser: Sie erzeugen je nach Leistungsklasse erhebliche Verlustwärme und sind häufig die dominierende Wärmequelle im Schrank.
Netzteile und Transformatoren: Schaltnetzteile sind effizienter als Linearnetzteile, produzieren aber bei hoher Last dennoch spürbare Wärme.
Schütze und Leistungsschalter: Bei häufigem Schalten oder hohen Dauerströmen erwärmen sich diese Bauteile merklich.
Steuerungsrechner und IPCs: Industrie-PCs mit Prozessoren erzeugen kontinuierliche Verlustleistung, die ohne ausreichende Luftzirkulation zu Überhitzung führt.
Kabelwege und Sammelschienen: Auch Leitungen mit hohen Strömen tragen durch ohmschen Widerstand zur Wärmeentwicklung bei.

Hinzu kommt die Umgebungstemperatur als externer Faktor: Steht der Wandschaltschrank in einer warmen Produktionshalle oder in direkter Sonneneinstrahlung, reduziert sich die natürliche Temperaturdifferenz zwischen innen und außen, über die Wärme passiv abgeführt werden kann. Die Summe aller internen Verlustleistungen bestimmt gemeinsam mit der Umgebungstemperatur, ob passive Kühlung ausreicht oder ob Lüftungsschlitze beziehungsweise aktive Kühlung notwendig werden.

Ab welcher Verlustleistung sind Lüftungsschlitze in einem Wandschaltschrank sinnvoll?

Als grober Richtwert gilt: Ab einer Gesamtverlustleistung von etwa 20 bis 30 Watt pro 100 Liter Schrankvolumen stoßen die Gehäusewände bei typischen Umgebungstemperaturen an ihre Grenzen der passiven Wärmeabgabe. Unterhalb dieser Schwelle reicht die natürliche Konvektion über die Stahlblechoberfläche in vielen Fällen aus, um die Innentemperatur im zulässigen Bereich zu halten.

Diese Schwelle ist jedoch kein absoluter Wert, sondern von mehreren Faktoren abhängig:

Gehäusegröße und Oberfläche: Größere Schränke mit mehr Außenfläche können mehr Wärme passiv abführen als kompakte Wandschaltschränke gleicher Verlustleistung.
Umgebungstemperatur: Bei einer Umgebungstemperatur von 40 °C ist die verfügbare Temperaturdifferenz zur Innentemperatur deutlich geringer als bei 20 °C.
Einbausituation: Ein Schrank, der bündig in einer Nische montiert ist, kann Wärme schlechter abstrahlen als ein freistehend montiertes Gehäuse.
Zulässige Innentemperatur der Komponenten: Manche Bauteile tolerieren nur 40 °C, andere bis 70 °C. Die empfindlichste Komponente gibt den Grenzwert vor.

Für eine belastbare Entscheidung empfiehlt sich eine überschlägige thermische Berechnung nach EN 61439 oder die Nutzung der Auslegungshilfen der Komponentenhersteller. Lüftungsschlitze sind sinnvoll, sobald die Rechnung zeigt, dass die passive Wärmeabfuhr nicht ausreicht, um alle Komponenten dauerhaft innerhalb ihrer Temperaturgrenzen zu betreiben.

Wie beeinflussen Lüftungsschlitze den IP-Schutzgrad eines Wandschaltschranks?

Lüftungsschlitze reduzieren den erreichbaren IP-Schutzgrad eines Wandschaltschranks, weil jede Öffnung im Gehäuse den Schutz gegen das Eindringen von Fremdkörpern und Wasser verringert. Ein geschlossenes Gehäuse kann IP65 oder höher erreichen; mit ungefilterten Lüftungsschlitzen ist in der Regel maximal IP30 bis IP43 erreichbar.

Die zweite Ziffer des IP-Codes beschreibt den Wasserschutz, die erste den Schutz gegen Fremdkörper. Lüftungsschlitze wirken sich auf beide aus:

Schutz gegen Fremdkörper (erste Ziffer): Schmale Kiemen oder Lamellenschlitze mit einer lichten Weite unter 1 mm ermöglichen IP4x; Schlitze über 1 mm Breite senken den Schutz auf IP3x oder darunter.
Schutz gegen Wasser (zweite Ziffer): Offene Schlitze lassen Spritzwasser eindringen, weshalb die zweite Ziffer auf 3 oder 4 begrenzt bleibt. Schutz gegen Strahlwasser (IP5x) oder Staubniederschlag (IP6x) ist mit Lüftungsschlitzen ohne zusätzliche Filtermatten nicht erreichbar.

Mit geeigneten Filtermatten aus Polyester- oder Metallvlies lässt sich der Staubschutz verbessern, ohne den Luftstrom vollständig zu unterbinden. In solchen Konfigurationen sind IP54-Werte realisierbar, wenn die Filtermatten korrekt dimensioniert und regelmäßig gewartet werden. Wer einen Wandschaltschrank IP54 benötigt, muss die Filterlösung sorgfältig in die Gehäusekonstruktion integrieren.

Wann schließen die Umgebungsbedingungen Lüftungsschlitze grundsätzlich aus?

Lüftungsschlitze scheiden aus, wenn die Umgebung des Wandschaltschranks Staub, Feuchtigkeit, aggressive Gase, Öldunst oder leitfähige Partikel enthält, die beim Eintritt in das Gehäuse Komponenten beschädigen oder Kriechströme verursachen würden. In solchen Fällen muss die Kühlung durch geschlossene Systeme wie Wärmetauscher oder Klimageräte sichergestellt werden.

Konkrete Umgebungsbedingungen, die Lüftungsschlitze ausschließen:

Holzstaub, Metallspäne, Kohlestaub: Leitfähige oder brennbare Stäube dürfen nicht in das Gehäuse gelangen. Hier ist mindestens IP54, häufig IP65 erforderlich.
Spritzwasser und Reinigungsbereiche: In der Lebensmittelindustrie oder in Waschanlagen ist Spritzwasserschutz zwingend; Schlitze sind nicht zulässig.
Korrosive Atmosphären: Schwefelwasserstoff, Chlor oder Ammoniak in der Umgebungsluft greifen Leiterplatten und Kontakte an, sobald Außenluft zirkuliert.
Öl- und Emulsionsnebel: In Bearbeitungszentren oder Pressen bildet sich ein Ölfilm auf Leiterplatten, der Kurzschlüsse begünstigt.
Ex-Bereiche: In explosionsgefährdeten Bereichen gelten eigene Schutzkonzepte; offene Lüftungsschlitze sind grundsätzlich unzulässig.

Auch der Einbauort spielt eine Rolle: Ein Wandschaltschrank im Freien ohne Überdachung oder mit direkter Sonneneinstrahlung sollte keine offenen Schlitze haben, da Regenwasser eingetragen werden kann. In solchen Situationen sind geschlossene Kühlkonzepte die sichere Wahl.

Wie werden Lüftungsschlitze in der Praxis korrekt dimensioniert und positioniert?

Lüftungsschlitze werden korrekt dimensioniert, indem die erforderliche Luftmenge aus der abzuführenden Verlustleistung und der zulässigen Temperaturdifferenz berechnet wird. Die Zuluftschlitze werden im unteren Bereich des Gehäuses platziert, die Abluftschlitze oben, damit der natürliche Kamineffekt die Luftströmung antreibt.

Dimensionierung der Schlitzfläche

Die Grundformel für natürliche Konvektion lautet vereinfacht: Je größer die Temperaturdifferenz zwischen innen und außen und je größer die freie Querschnittsfläche der Schlitze, desto mehr Wärme kann abgeführt werden. Als Orientierung gilt, dass die freie Zuluftfläche und die freie Abluftfläche in etwa gleich groß sein sollten und jeweils mindestens dem Querschnitt entsprechen, der für den berechneten Volumenstrom ausreicht. Filtermatten reduzieren den freien Querschnitt erheblich; dieser Verlust muss bei der Auslegung einkalkuliert werden.

Positionierung im Gehäuse

Der vertikale Abstand zwischen Zu- und Abluftöffnung ist entscheidend für die Wirksamkeit des Kamineffekts: Ein größerer Höhenunterschied erzeugt einen stärkeren natürlichen Auftrieb. Die Zuluftschlitze sollten nicht direkt hinter wärmeempfindlichen Komponenten liegen, damit keine kalte Außenluft konzentriert auf empfindliche Bauteile trifft. Abluftschlitze werden idealerweise über den wärmsten Komponenten, also über Frequenzumrichtern oder Netzteilen, positioniert.

Bei aktiver Belüftung mit Lüftern gelten ergänzende Regeln: Der Lüfter sitzt in der Regel an der Abluftseite oben und saugt die erwärmte Luft aktiv ab, während Filtermatten an der Zuluftseite für Staubschutz sorgen. Die Lüftermenge wird nach der Verlustleistung und der maximal zulässigen Temperaturdifferenz ausgelegt, wobei Herstellertools und Normen wie EN 61439 als Grundlage dienen.

Wie Dessauer SG bei der Auslegung von Wandschaltschränken unterstützt

Ob offene Lüftungskiemen, gefilterte Schlitze oder vollständig geschlossene Gehäuse: Wir fertigen den DessaCompact als maßgenaue Lösung, die von Anfang an auf Ihre thermischen und schutztechnischen Anforderungen abgestimmt ist. Unsere Wandschaltschränke entstehen in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen, aus Stahlblech oder Edelstahl.

Was wir konkret für Sie leisten:

Individuelle Lüftungsgeometrie nach Zeichnung: Lüftungskiemen, Ausbrüche und Bohrungen werden nach Ihren Vorgaben gefertigt, passend zum gewünschten IP-Schutzgrad.
Pulverbeschichtung in kundenspezifischen RAL-Farben, einschließlich RAL 7035, sowie Edelstahlausführungen für korrosive Umgebungen.
Kurze Lieferzeiten: Während Mitbewerber bei kundenindividuellen Schaltschränken 8 bis 12 Wochen benötigen, liefern wir in der Regel innerhalb von 15 Werktagen.
Qualitätsmanagementsystem: Ein zertifiziertes QM-System und weitgehend interne Fertigung sichern gleichbleibende Fertigungsstandards und Termintreue.

Sprechen Sie uns an, wenn Sie einen Wandschaltschrank mit spezifischen Lüftungsanforderungen, Sondermaßen oder besonderen Schutzgraden benötigen. Unsere Ansprechpartner beraten Sie technisch und erstellen Ihnen ein konkretes Angebot.
