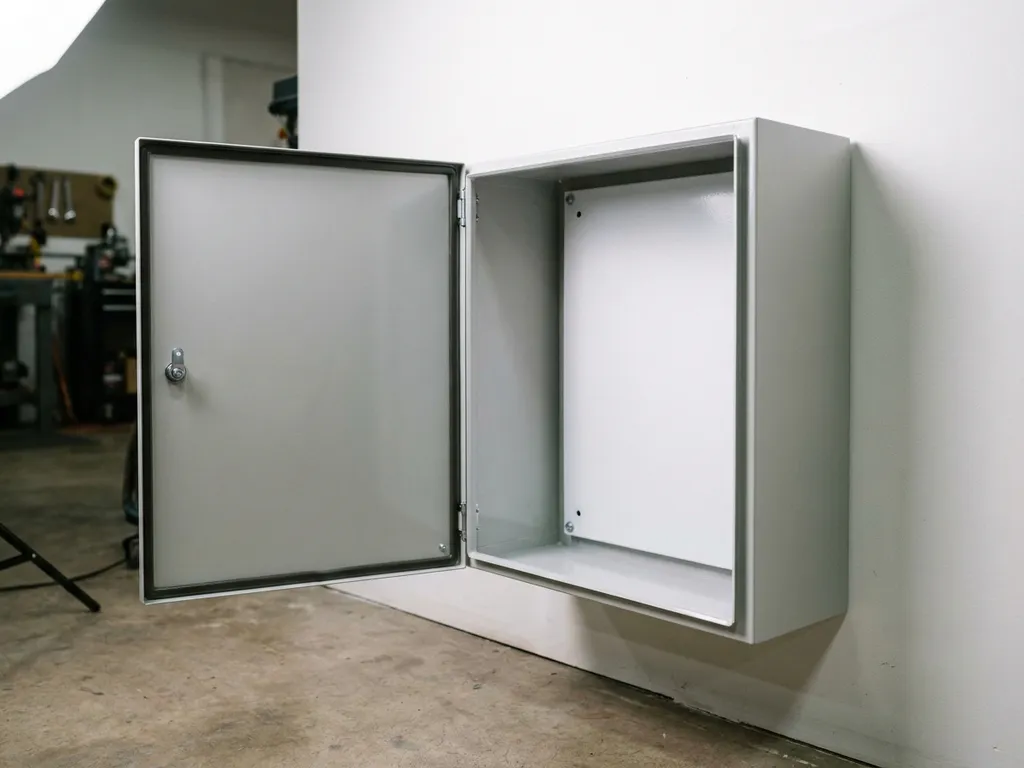

Im Inneren eines Wandschaltschranks befinden sich alle elektrischen und elektronischen Komponenten, die für die Steuerung, Schaltung und Absicherung einer Anlage oder Maschine notwendig sind. Das Gehäuse ist dabei weit mehr als eine Hülle: Es schützt diese empfindlichen Bauteile vor Umgebungseinflüssen, regelt die Wärmeabfuhr und bestimmt maßgeblich, wie lange die gesamte Einheit zuverlässig funktioniert. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Schaltschrankaufbau, Schutzarten und Gehäusetechnik.
Welche Komponenten befinden sich typischerweise im Inneren eines Wandschaltschranks?
Ein Wandschaltschrank enthält in der Regel Leistungsschalter, Sicherungsautomaten, Schütze, Klemmenleisten, Netzteile sowie Steuerungseinheiten wie speicherprogrammierbare Steuerungen (SPS). Hinzu kommen Verdrahtungskanäle, Hutschienen zur Befestigung der Komponenten und häufig Lüftungs- oder Kühleinheiten. Der genaue Schaltschrankinnenausbau richtet sich nach der jeweiligen Anwendung und den Anforderungen der angeschlossenen Maschine oder Anlage.
Die Hutschiene ist das strukturelle Rückgrat des Innenausbaus: Auf ihr werden Reihenklemmen, Schutzschalter und andere Reiheneinbaugeräte befestigt. Verdrahtungskanäle führen die Kabel geordnet und zugänglich von Komponente zu Komponente. Bei komplexeren Anwendungen kommen Frequenzumrichter, Feldbusmodule oder Bedientableaus hinzu.
Wichtig für den Schaltschrankbau ist, dass alle Komponenten so angeordnet werden, dass Wartungsarbeiten ohne Demontage benachbarter Bauteile möglich sind. Ausreichende Abstände zwischen wärmeentwickelnden Komponenten und eine logische Gruppierung nach Funktion sind dabei keine Kür, sondern technische Notwendigkeit.
Welche Schutzarten gelten für Wandschaltschränke und was bedeuten sie?
Die Schutzart eines Wandschaltschranks wird durch die IP-Kennzeichnung (Ingress Protection) nach DIN EN 60529 definiert. Die zwei Ziffern nach „IP“ geben an, wie gut das Gehäuse gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. Für Wandschaltschränke in industriellen Umgebungen sind IP54, IP65 und IP66 die gebräuchlichsten Schutzklassen.
IP54: Staub- und Spritzwasserschutz
IP54 bedeutet, dass kein schädlicher Staub in das Gehäuse eindringen kann und Spritzwasser aus allen Richtungen keinen Schaden verursacht. Diese Schutzart eignet sich für Schaltschränke in Fertigungshallen mit normaler Umgebungsbelastung.
IP65 und IP66: Vollständiger Staubschutz und erhöhter Wasserschutz
Ab IP65 ist das Gehäuse vollständig staubdicht. IP65 schützt zusätzlich gegen Strahlwasser, IP66 gegen starkes Strahlwasser aus beliebiger Richtung. Diese Schutzarten sind notwendig, wenn der Schaltschrank in feuchten Produktionsumgebungen, im Außenbereich oder in der Lebensmittelindustrie eingesetzt wird. Die Schaltschrank-Schutzart muss bereits in der Planungsphase festgelegt werden, da sie direkte Auswirkungen auf Gehäusedesign, Dichtungssysteme und Kabeleinführungen hat.
Warum ist die Materialwahl des Gehäuses entscheidend für die Lebensdauer?
Das Material des Schaltschrankgehäuses bestimmt, wie gut es mechanischen Belastungen, Korrosion und chemischen Einflüssen standhält. Stahlblech mit Pulverbeschichtung ist die Standardlösung für trockene Industrieumgebungen. Edelstahl wird überall dort eingesetzt, wo aggressive Medien, Reinigungsmittel oder Feuchtigkeit dauerhaft auf das Gehäuse einwirken.
Aluminium bietet als Gehäusematerial ein günstiges Verhältnis von Gewicht zu Stabilität und ist von Natur aus korrosionsbeständig. Es eignet sich besonders für mobile Anwendungen oder Bereiche, in denen das Gewicht des Schaltschranks eine Rolle spielt.
Pulverbeschichteter Stahl ist kostengünstig, robust und in nahezu beliebigen RAL-Farben erhältlich. Entscheidend ist dabei die Qualität der Beschichtung: Eine mangelhafte Vorbehandlung oder zu geringe Schichtdicke führt zu Korrosionsansätzen, die die Schutzwirkung des gesamten Gehäuses langfristig beeinträchtigen. Wer Schaltschränke in aggressiven Umgebungen betreibt, sollte grundsätzlich eine Grundierung unter der Pulverschicht einkalkulieren oder direkt auf Edelstahl setzen.
Wie beeinflusst das Gehäuse die Wärmeentwicklung im Schaltschrank?
Das Gehäuse eines Wandschaltschranks hat direkten Einfluss auf das thermische Verhalten der eingebauten Komponenten. Jede elektrische Komponente im Inneren erzeugt Verlustleistung in Form von Wärme. Wenn diese Wärme nicht abgeführt wird, steigt die Innentemperatur, was die Lebensdauer elektronischer Bauteile erheblich verkürzt und im schlimmsten Fall zu Ausfällen führt.
Gehäuse ohne Lüftungsöffnungen sind vollständig geschlossen und eignen sich nur dann ohne aktive Kühlung, wenn die Verlustleistung der verbauten Komponenten gering ist. Sobald mehr Wärme entsteht, als die Gehäusewand passiv ableiten kann, sind Lüftungskiemen, Filterlüfter oder Wärmetauscher erforderlich.
Lüftungskiemen im Gehäuse ermöglichen eine natürliche Konvektion: Kühle Luft strömt unten ein, erwärmte Luft entweicht oben. Dieses Prinzip funktioniert nur, wenn die Schutzart des Schaltschranks es zulässt und die Umgebungsluft sauber genug ist, um keine Verunreinigungen einzutragen. In staubigen Umgebungen sind Filterlüfter die bessere Wahl, da sie Partikel zurückhalten und gleichzeitig für Luftzirkulation sorgen.
Die Gehäusegeometrie selbst spielt ebenfalls eine Rolle: Ein tiefes, schmales Gehäuse behindert die Luftzirkulation stärker als ein flacheres mit mehr Grundfläche. Wer den Schaltschrankinnenausbau plant, sollte daher nicht nur auf den verfügbaren Bauraum achten, sondern auch auf die thermischen Eigenschaften der gewählten Gehäuseabmessungen.
Was unterscheidet ein Standardgehäuse von einer Sonderlösung beim Wandschaltschrank?
Ein Standardgehäuse ist ein vorgefertigtes Produkt mit festen Abmessungen, das aus dem Katalog bezogen wird. Eine Sonderlösung hingegen wird auf Basis spezifischer technischer Anforderungen konstruiert und gefertigt. Der Unterschied liegt nicht nur in den Maßen, sondern auch in Ausbrüchen, Verschlusssystemen, Oberflächenbehandlungen und Zertifizierungen.
Standardgehäuse sind kostengünstig und sofort verfügbar. Sie stoßen jedoch dort an ihre Grenzen, wo besondere Einbausituationen, ungewöhnliche Anlagengeometrien oder spezifische Zulassungsanforderungen vorliegen. Typische Anwendungsfälle für Sonderlösungen sind Schaltschränke mit Bahnzulassung, Gehäuse für explosionsgefährdete Bereiche oder Lösungen, die in sehr beengte Einbausituationen passen müssen.
Ein weiterer wesentlicher Unterschied liegt in der Integration: Sonderlösungen können von Anfang an mit den notwendigen Kabeleinführungen, Montagepunkten und Belüftungskonzepten geplant werden, statt diese nachträglich in ein Standardgehäuse einzubringen. Das spart Zeit bei der Inbetriebnahme und reduziert das Fehlerrisiko.
Welche Fertigungsschritte stecken hinter einem individuellen Schaltschrankgehäuse?
Hinter einem individuellen Schaltschrankgehäuse steckt eine mehrstufige Fertigungskette: von der Konstruktion über die Blechbearbeitung und Umformung bis hin zu Schweißen, Oberflächenbehandlung und Montage. Jeder Schritt beeinflusst die Qualität des fertigen Gehäuses und muss präzise aufeinander abgestimmt sein.
Am Anfang steht die Konstruktion: Auf Basis von Zeichnungen oder Lastenheften wird das Gehäuse in einem CAD-System modelliert. Dabei werden alle Ausbrüche, Bohrungen, Falze und Schweißnähte festgelegt. Im nächsten Schritt werden die Bleche zugeschnitten, zum Beispiel durch Laserschneiden, und anschließend auf Abkantpressen in die gewünschte Form gebracht.
Die Schweißtechnik verbindet die einzelnen Blechteile zu einem stabilen Gehäuse. Qualität zeigt sich hier besonders in der Nahtausführung: Saubere, gleichmäßige Schweißnähte sind nicht nur optisch entscheidend, sondern auch Voraussetzung für eine dichte und tragfähige Verbindung. Nach dem Schweißen folgen Schleifen und Entgraten, um scharfe Kanten zu beseitigen und die Oberfläche für die Beschichtung vorzubereiten.
Die Pulverbeschichtung oder Lackierung erfolgt nach einer chemischen Vorbehandlung, die die Haftung sicherstellt und Korrosionsschutz bietet. Abschließend werden Anbauteile wie Scharniere, Verschlüsse und Kabeleinführungen montiert. Bei vollständig intern gefertigten Gehäusen kann die Qualitätskontrolle über jeden einzelnen dieser Schritte gewährleistet werden.
Wie Dessauer SG beim Schaltschrankgehäuse unterstützt
Als Spezialist für individuelle Gehäuse- und Schaltschranklösungen begleiten wir unsere Kunden von der ersten technischen Anforderung bis zur fertigen, montagebereiten Lösung. Mit unserem DessaCompact-Variantensystem bieten wir Wandschaltschränke in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen, sodass nahezu jede Einbausituation abgedeckt wird. Was uns konkret von Standardanbietern unterscheidet:
- Lieferzeit von 15 Tagen für kundenindividuelle Schaltschränke, während branchenübliche Lieferzeiten bei Wettbewerbern 8 bis 12 Wochen betragen
- Fertigung aus Stahlblech oder Edelstahl mit Pulverlackierung in kundenspezifischen RAL-Farben oder mit Grundierung für eigene Nachlackierung
- Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Ihrer Zeichnungsvorlage
- Weitgehend interne Fertigung über die gesamte Wertschöpfungskette, von der Konstruktion über Schweißen und Pulverbeschichten bis zur Baugruppenmontage
- Zertifiziertes Qualitätsmanagementsystem für gleichbleibend hohe Fertigungsstandards
- Individuelle Verschlusssysteme, Betätigungen und Schutzarten bis IP66
Ob Sie einen Wandschaltschrank für eine spezifische Einbausituation benötigen, besondere Zulassungsanforderungen erfüllen müssen oder schlicht kürzere Lieferzeiten als bisher gewohnt erwarten: Sprechen Sie uns an. Unsere Ansprechpartner stehen Ihnen für eine technische Erstberatung zur Verfügung und erarbeiten gemeinsam mit Ihnen die passende Gehäuselösung.
