Wie unterscheiden sich Wandschaltschränke für Innen- und Außenaufstellung?

Posted by: Dessauer
10 Aug. 2026

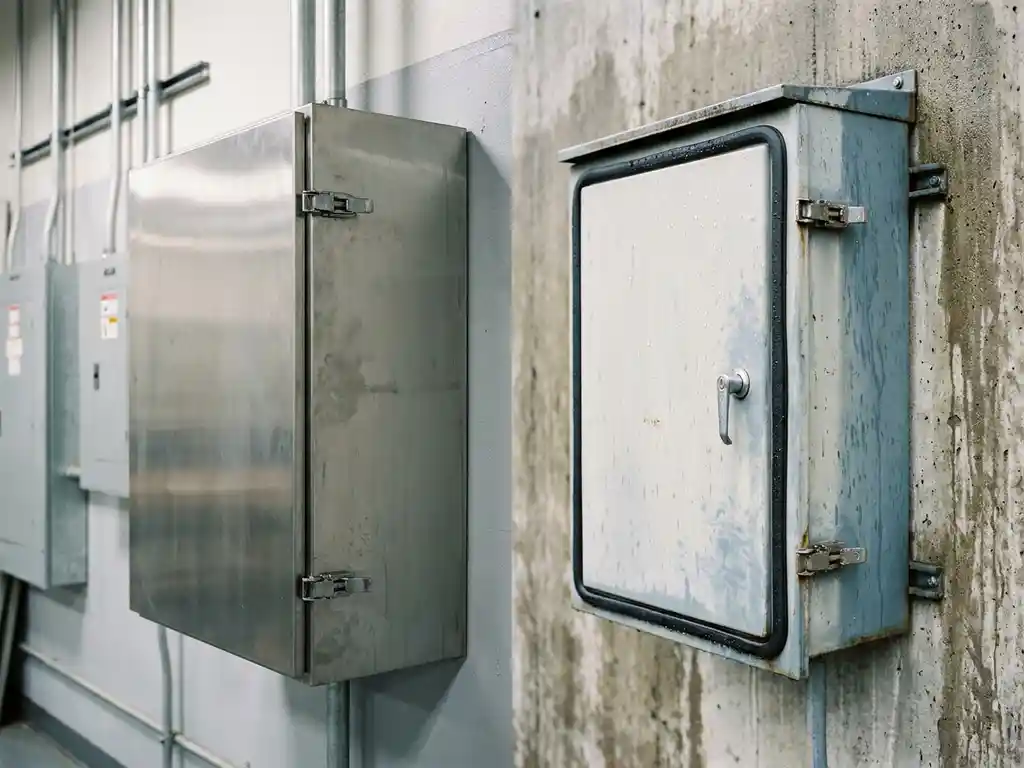

Wandschaltschränke für die Innenaufstellung und solche für den Außenbereich unterscheiden sich grundlegend in ihrer Schutzart, ihrem Material, ihrer Dichtungstechnik und ihrem konstruktiven Aufbau. Während ein Innenschrank typischerweise gegen Staub und gelegentliche Feuchtigkeit schützen muss, ist ein Außenwandschaltschrank dauerhafter Witterung, Temperaturschwankungen und direktem Wassereinfall ausgesetzt. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die Techniker und Planer bei der Auswahl der richtigen Lösung stellen.

Welche Schutzarten gelten für Wandschaltschränke im Außenbereich?

Für Wandschaltschränke im Außenbereich ist mindestens die Schutzart IP55 erforderlich, in vielen Anwendungen wird IP66 oder höher gefordert. Die IP-Kennzahl beschreibt den Schutz gegen Fremdkörper (erste Ziffer) und gegen Wasser (zweite Ziffer). IP66 bedeutet vollständigen Staubschutz und Schutz gegen starkes Strahlwasser aus beliebiger Richtung.

Für die Innenaufstellung genügt häufig IP54 oder IP55, da keine direkte Bewitterung stattfindet. Der genaue Wert hängt von der Umgebung ab: Ein Schaltschrank in einer sauberen Leitwarte kommt mit IP20 aus, ein Schrank in einer Produktionshalle mit Spritzwasser benötigt mindestens IP54.

Im Außenbereich kommen weitere Anforderungen hinzu, die über die IP-Klasse hinausgehen:

UV-Beständigkeit der Oberfläche und der Dichtungen
Korrosionsschutz gegen Regen, Kondensat und Luftfeuchtigkeit
Temperaturbeständigkeit bei Frost und sommerlicher Hitze
Einhaltung der IK-Klasse (Schutz gegen mechanische Einwirkung) bei exponierten Standorten

Soll der Schaltschrank in Bahnanwendungen oder anderen zertifizierungspflichtigen Bereichen eingesetzt werden, kommen zusätzliche normative Anforderungen hinzu, die bereits in der Konstruktionsphase berücksichtigt werden müssen.

Welche Materialien werden für Außenwandschaltschränke verwendet?

Für Wandschaltschränke im Außenbereich kommen vor allem verzinktes Stahlblech mit Pulverbeschichtung sowie Edelstahl zum Einsatz. Beide Materialien bieten dauerhaften Korrosionsschutz, unterscheiden sich jedoch in Kosten, Gewicht und Eignung für besonders aggressive Umgebungen.

Verzinktes Stahlblech mit hochwertiger Pulverbeschichtung ist die wirtschaftlichste Lösung für die meisten Außenanwendungen. Die Zinkschicht schützt das Grundmaterial, die Pulverbeschichtung bietet zusätzliche Resistenz gegen UV-Strahlung, Regen und mechanische Beanspruchung. Für die Innenaufstellung wird häufig auch unverzinktes Kaltband verwendet, da der Korrosionsschutz weniger kritisch ist.

Edelstahl, typischerweise in der Güte 1.4301 oder 1.4404, ist die bevorzugte Wahl in folgenden Situationen:

Küstennahe Standorte mit salzhaltiger Luft
Chemische oder lebensmittelverarbeitende Umgebungen
Anlagen, bei denen regelmäßige Reinigung mit aggressiven Mitteln erforderlich ist
Medizintechnische Außenanwendungen mit hohen Hygieneanforderungen

Aluminium wird seltener für Wandschaltschränke eingesetzt, spielt aber bei gewichtsoptimierten Sonderlösungen eine Rolle, etwa in der Mobilität oder im Fahrzeugbau.

Wie unterscheiden sich Dichtung und Belüftung bei Innen- und Außenschränken?

Der entscheidende Unterschied liegt in der Dichtungsqualität und der Frage, ob eine aktive Belüftung überhaupt zulässig ist. Außenwandschaltschränke verwenden umlaufende Runddichtungen aus EPDM oder Neopren, die dauerhaft komprimierbar und witterungsbeständig sind. Innenschränke werden häufig mit einfacheren Schaumstoffdichtungen ausgeführt, die für trockene Umgebungen ausreichend sind.

Bei der Belüftung ergibt sich ein konstruktiver Zielkonflikt: Elektrische Komponenten erzeugen Wärme, die abgeführt werden muss. Im Innenbereich lässt sich das durch Lüftungsschlitze oder eingebaute Lüfter einfach lösen. Im Außenbereich darf keine ungeschützte Öffnung bestehen, wenn hohe IP-Klassen gefordert sind.

Passive Belüftung im Außenbereich

Passive Lüftungskonzepte für Außenschränke verwenden spezielle Lüftungsfilter mit Labyrinthdichtung oder nach unten gerichtete Kiemen, die Wassereinfall verhindern und gleichzeitig Luftzirkulation ermöglichen. Diese Lösung eignet sich für moderate Wärmelasten und reduziert den Wartungsaufwand gegenüber aktiven Systemen.

Aktive Kühlung und Klimatisierung

Bei höheren Wärmelasten oder sehr hohen Umgebungstemperaturen kommen geschlossene Kühlsysteme zum Einsatz: Wärmetauscher oder Klimageräte, die die Wärme nach außen abführen, ohne Außenluft in das Gehäuseinnere einzulassen. Diese Systeme sind aufwendiger, ermöglichen aber den Betrieb empfindlicher Elektronik auch bei extremen Außenbedingungen.

Was sind die typischen Konstruktionsunterschiede im Gehäuseaufbau?

Außenwandschaltschränke weisen gegenüber Innenschränken mehrere konstruktive Besonderheiten auf: stärkere Wandstärken, verstärkte Türscharniere, aufwendigere Verschlusssysteme und eine nach innen geneigte oder überstehende Tür, die Regenwasser ableitet. Innenschränke sind in der Regel leichter und mit einfacheren Befestigungs- und Verschlusselementen ausgeführt.

Konkret unterscheiden sich die Gehäuseaufbauten in folgenden Punkten:

Wandstärke: Außenschränke werden mit höheren Blechstärken gefertigt, um mechanische Stabilität auch bei Wind, Schnee oder Vandalismus zu gewährleisten
Türkonstruktion: Außenschränke haben häufig eine nach außen überstehende Tür mit Regenrinne oder Abweisnase, um Wasseransammlungen an der Dichtungsebene zu vermeiden
Verschlusssystem: Dreieckschloss, Sicherheitsschloss oder Knebelgriff mit Mehrpunktverriegelung sind bei Außenschränken Standard, während Innenschränke oft mit einfachen Schwenkhebeln ausgeführt werden
Kabeleinführungen: Im Außenbereich werden Kabelverschraubungen mit hoher IP-Klasse oder Membrandurchführungen verwendet, um Wassereintritt an den Leitungsdurchgängen zu verhindern
Kondensatablauf: Außenschränke benötigen in vielen Fällen eine Kondensatablassschraube am Gehäuseboden, um eingedrungene Feuchtigkeit kontrolliert abführen zu können

Die Schweißtechnik spielt bei Außenschränken eine besondere Rolle: Stabil verschweißte Gehäuse bieten eine höhere Formstabilität und dichtere Übergänge als gefaltete oder gesteckte Konstruktionen, was die Dichtungsleistung über die gesamte Lebensdauer verbessert.

Wann ist eine Sonderlösung statt eines Standardschranks sinnvoll?

Eine Sonderlösung ist dann sinnvoll, wenn Standardmaße, Standardmaterialien oder Standardschutzarten die Anforderungen des Einsatzortes nicht vollständig erfüllen. Das ist häufig der Fall bei ungewöhnlichen Einbausituationen, spezifischen Zertifizierungsanforderungen oder wenn mehrere Funktionen in einem kompakten Gehäuse integriert werden müssen.

Typische Situationen, in denen ein Sonderschrank gegenüber einem Katalogprodukt vorzuziehen ist:

Der verfügbare Einbauraum weicht von Standardmaßen ab und erfordert präzise Maßanpassungen
Besondere Zertifizierungen sind gefordert, zum Beispiel Bahnzulassung nach EN 45545 oder Ex-Schutz
Zusätzliche Funktionen wie integrierte Kabelführung, Montageplattenkonfiguration oder spezifische Türöffnungswinkel sind notwendig
Oberfläche oder Farbe müssen einer Unternehmens-CI entsprechen oder besonderen Reinigungsanforderungen standhalten
Die Stückzahl ist hoch genug, dass eine angepasste Lösung wirtschaftlich sinnvoll ist

Für viele Anwendungen liegt die Lösung zwischen Katalog und Vollsonderanfertigung: Ein Variantensystem mit feingranularen Maßabstufungen ermöglicht passgenaue Ergebnisse ohne den Aufwand einer kompletten Neukonstruktion.

Wie Dessauer SG Sie bei der Auswahl des richtigen Wandschaltschranks unterstützt

Ob Innen- oder Außenaufstellung, Standardmaß oder Sondergeometrie: Wir begleiten Sie von der ersten technischen Anforderung bis zur fertigen Lösung. Mit unserem DessaCompact-Variantensystem bieten wir Wandschaltschränke in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen. Das ermöglicht passgenaue Integration ohne den Aufwand einer Vollsonderanfertigung.

Was wir konkret für Sie leisten:

Fertigung in Stahlblech mit Pulverbeschichtung (kundenspezifische RAL-Farben) oder Edelstahl
Umlaufende Dichtkanten und individuelle Verschlusssysteme je nach Schutzanforderung
Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Zeichnungsvorlage
Beratung zu Schutzart, Material und Konstruktion bereits in der Planungsphase
Lieferung kundenindividueller Schaltschränke in 15 Tagen, während Wettbewerber 8 bis 12 Wochen benötigen

Sprechen Sie uns an: Unsere Ansprechpartner stehen Ihnen für eine technische Erstberatung zur Verfügung und helfen Ihnen, die richtige Lösung für Ihren spezifischen Einsatzort zu finden.
