Welche Wandschaltschrank-Fehler führen später zu teuren Nacharbeiten?

Posted by: Dessauer
05 Okt. 2026

Die häufigsten Wandschaltschrank-Fehler, die zu teuren Nacharbeiten führen, entstehen nicht auf der Baustelle, sondern bereits am Schreibtisch: falsch gewählte Schutzarten, unterschätzte Wärmeentwicklung und ungenaue Maßangaben verursachen den Großteil der späteren Korrekturkosten. Hinzu kommen Montagefehler, die sich erst im Betrieb zeigen und dann aufwendige Eingriffe erfordern. Die folgenden Abschnitte beleuchten die kritischsten Fehlerquellen entlang des gesamten Prozesses, von der ersten Planung bis zur Inbetriebnahme.

Welche Planungsfehler entstehen schon vor der Bestellung?

Die kostspieligsten Planungsfehler bei Wandschaltschränken entstehen, wenn Maße, Materialien und Anforderungen nicht vollständig definiert werden, bevor ein Gehäuse bestellt wird. Nachträgliche Änderungen an einem bereits gefertigten Schaltschrank sind aufwendig und teuer, in vielen Fällen unwirtschaftlich.

Ein klassischer Fehler ist das Unterschätzen des Platzbedarfs. Wer den verfügbaren Einbauraum nicht exakt ausmisst oder den tatsächlichen Komponentenbedarf unterschätzt, bestellt ein Gehäuse, das später nicht passt. Besonders kritisch sind dabei Tiefe und Breite: Eine zu flach gewählte Ausführung erzwingt nachträgliche Erweiterungen oder den kompletten Austausch des Gehäuses.

Ebenso problematisch ist das Fehlen klarer Zeichnungsvorlagen. Wer Ausbrüche, Bohrungen oder Kabeleinführungen erst nach der Fertigung definiert, muss mit erheblichem Mehraufwand rechnen. Schaltschrank-Planungsfehler dieser Art lassen sich vermeiden, indem alle Anforderungen an Ausbrüche, Verschlusssysteme und Oberflächenbehandlung bereits in der Angebotsphase schriftlich festgelegt werden.

Maße nicht vollständig definiert: Höhe, Breite und Tiefe müssen inklusive aller Toleranzen und Einbaubedingungen angegeben werden
Materialwahl nicht abgestimmt: Stahlblech, Edelstahl oder Aluminium haben unterschiedliche Eigenschaften, die falsche Wahl führt zu Korrosion oder mechanischen Problemen
Zertifizierungsanforderungen vergessen: Branchen wie Bahntechnik oder Medizintechnik verlangen spezifische Zulassungen, die nachträglich nicht einfach ergänzt werden können
Kein Spielraum für Erweiterungen eingeplant: Anlagen wachsen, wer keinen Reserveplatz einkalkuliert, steht schnell vor einem neuen Beschaffungsprozess

Warum führt eine falsche Schutzart zu Folgeschäden?

Eine falsch gewählte Schaltschrank-Schutzart führt dazu, dass Feuchtigkeit, Staub oder aggressive Medien in das Gehäuse eindringen und dort die Elektronik beschädigen. Die Folge sind Kurzschlüsse, Korrosion und im schlimmsten Fall Totalausfälle, mit entsprechenden Stillstandskosten.

Die Schutzart eines Wandschaltschranks wird nach IP-Norm (Ingress Protection) definiert. Sie beschreibt den Schutz gegen Fremdkörper und Wasser. Ein Gehäuse mit IP54 schützt gegen Staubablagerungen und Spritzwasser, reicht aber nicht aus, wenn der Schaltschrank in einer Umgebung mit Hochdruckreinigung oder Tauchgefahr eingesetzt wird. Wer hier spart oder die Umgebungsbedingungen nicht sorgfältig analysiert, zahlt später mit Bauteilschäden und Ausfallzeiten.

Besonders in der Lebensmittelindustrie, in der Umwelttechnik oder im Außeneinsatz ist die korrekte Schutzart entscheidend. Dichtungen verschleißen zudem mit der Zeit, wer keine wartungsfreundliche Konstruktion wählt, riskiert, dass die Schutzwirkung schleichend nachlässt, ohne dass es sofort auffällt.

Ein weiterer Fehler: Die Schutzart wird für das Gehäuse korrekt gewählt, aber Kabeleinführungen oder nachträglich gebohrte Öffnungen werden nicht entsprechend abgedichtet. Damit wird die gesamte Schutzklasse wirkungslos.

Wie wirkt sich schlechtes Wärmemanagement auf den Schaltschrank aus?

Schlechtes Schaltschrank-Wärmemanagement führt zu überhitzten Komponenten, verkürzter Lebensdauer der Elektronik und im Betrieb zu unerwarteten Abschaltungen. Wärme ist einer der häufigsten, aber am meisten unterschätzten Schadensfaktoren bei Wandschaltschränken.

Elektronische Komponenten wie Frequenzumrichter, Netzteile oder Steuerungen erzeugen im Betrieb Verlustleistung in Form von Wärme. Wird diese nicht aktiv oder passiv abgeführt, steigt die Innentemperatur des Gehäuses deutlich über die zulässigen Grenzwerte. Die Folge sind thermische Spannungen, Lötstellen, die sich lösen, und Bauteile, die vorzeitig altern.

Passive Kühlung unterschätzt

Viele Planer verlassen sich darauf, dass das Gehäuse allein ausreichend Wärme ableitet. Bei kleinen Verlustleistungen kann das funktionieren, aber sobald mehrere leistungsstarke Komponenten verbaut sind, reicht passive Konvektion nicht mehr aus. Lüftungskiemen, die im Gehäuse vorgesehen werden können, helfen hier nur begrenzt, wenn sie nicht sorgfältig positioniert sind.

Fehlende Klimatisierungsplanung

In vielen Projekten wird die thermische Auslegung erst dann angegangen, wenn der Schaltschrank bereits fertig geplant ist. Zu diesem Zeitpunkt ist es schwierig, Lüfter, Wärmetauscher oder Klimageräte sinnvoll zu integrieren. Eine frühzeitige Wärmeberechnung, idealerweise schon in der Konstruktionsphase, verhindert teure Nachrüstungen und Gehäusemodifikationen.

Welche Montagefehler verursachen die höchsten Nacharbeitskosten?

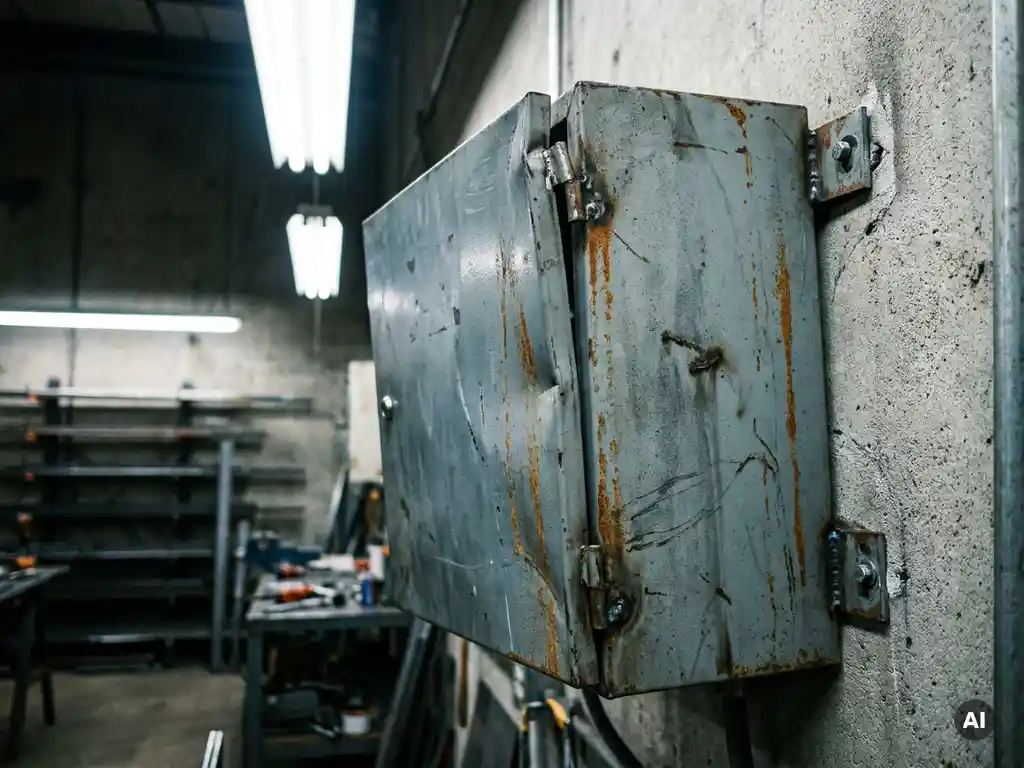

Die teuersten Wandschaltschrank-Montagefehler entstehen durch falsch positionierte Befestigungspunkte, unzureichende Wandverankerung und fehlende Erdung. Diese Fehler zeigen sich oft erst im Betrieb und erfordern dann vollständige Demontage und Neuinstallation.

Ein häufiges Problem ist die Unterschätzung des Gewichts eines vollbestückten Schaltschranks. Wer die Wandbefestigung nur auf das leere Gehäuse auslegt, riskiert, dass sich der Schaltschrank im Betrieb löst oder verformt. Besonders bei größeren Wandschaltschrank-Maßen in Höhen bis 1.200 mm ist eine statisch korrekte Verankerung unerlässlich.

Ein weiterer kostenintensiver Fehler betrifft die Kabelführung: Wenn Kabeleinführungen nachträglich an falschen Positionen gebohrt werden, entstehen Schwachstellen in der Schutzart und mechanische Spannungen an den Leitungen. Solche Eingriffe in ein bereits fertig lackiertes Gehäuse sind aufwendig und führen häufig zu Korrosionsrisiken an den Schnittstellen.

Falsche Dübel oder Schrauben: Das Wandmaterial bestimmt die Befestigungsmethode, Beton, Hohlwand und Stahl erfordern unterschiedliche Systeme
Erdung vergessen oder fehlerhaft: Fehlende Potentialausgleichsverbindungen führen zu EMV-Problemen und Sicherheitsrisiken
Türanschlag nicht bedacht: Wenn die Tür nach der Montage gegen eine Wand oder ein Rohr schlägt, muss das Gehäuse versetzt oder umgebaut werden
Zu wenig Abstand zur Wand: Kabelzuführungen von hinten oder seitlich brauchen Platz, der oft erst vor Ort auffällt

Wann lohnt sich eine Sonderlösung statt eines Standardgehäuses?

Eine Sonderlösung lohnt sich, wenn ein Standardgehäuse in drei oder mehr zentralen Punkten nicht passt: Maße, Schutzart oder spezifische Einbauanforderungen. Wer versucht, ein Standardprodukt durch aufwendige Modifikationen anzupassen, zahlt am Ende oft mehr als bei einer maßgeschneiderten Lösung.

Standardgehäuse sind auf häufige Anwendungsfälle optimiert, sie bieten Geschwindigkeit und Preisvorteil, solange die Anforderungen ins Schema passen. Sobald jedoch besondere Maße, ungewöhnliche Einbausituationen, spezifische Zertifizierungen oder anspruchsvolle Umgebungsbedingungen ins Spiel kommen, kippt die Rechnung. Nachträgliche Bohrungen, Schweißarbeiten und Lackierungen kosten Zeit und Geld, und beeinträchtigen oft die Schutzwirkung des Gehäuses.

Besonders in Branchen wie Maschinen- und Anlagenbau, Umwelttechnik oder Medizintechnik sind individuelle Anforderungen eher die Regel als die Ausnahme. Ein passgenaues Schranksystem in exakten Maßen und mit den richtigen Vorbereitungen ab Werk ist in diesen Fällen die wirtschaftlichere Wahl.

Wie wir bei Dessauer helfen, Planungs- und Montagefehler zu vermeiden

Wir bei Dessauer SG haben den DessaCompact, unser bewährtes Wandschaltschrank-Variantensystem, gezielt so entwickelt, dass die häufigsten Fehlerquellen gar nicht erst entstehen. Statt Kompromisse mit Standardmaßen einzugehen, bieten wir Gehäuse in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen, damit Ihr Schaltschrank von Anfang an exakt passt.

Konkret unterstützen wir Sie mit:

Maßgenaue Fertigung nach Zeichnungsvorlage: Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen werden ab Werk eingebracht, keine nachträglichen Eingriffe erforderlich
Werkstoffwahl und Oberflächenbehandlung: Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben oder Edelstahl, abgestimmt auf Ihre Umgebungsbedingungen und Schutzanforderungen
Individuelle Verschlusssysteme und Dichtkonzepte: Doppelt abgekantete, umlaufende Dichtkante für zuverlässigen Schutz gegen Wasser und Schmutz
Kurze Lieferzeiten: Während Wettbewerber für individuelle Schaltschränke 8 bis 12 Wochen benötigen, liefern wir in der Regel innerhalb von 15 Tagen, dank modernem Maschinenpark und weitgehend interner Fertigung
Zertifiziertes Qualitätsmanagementsystem: Unsere Qualitätssicherung begleitet jeden Fertigungsschritt, für gleichbleibend hohe Standards und Termintreue

Wenn Sie Ihren nächsten Wandschaltschrank ohne teure Nacharbeit realisieren möchten, sprechen Sie uns an. Unsere Ansprechpartner begleiten Sie von der ersten technischen Anforderung bis zur fertigen Lösung.
