Wann lohnt es sich, mehrere Wandschaltschränke statt einem großen Standschrank zu verwenden?

Posted by: Dessauer
29 Juli 2026

Mehrere Wandschaltschränke statt eines großen Standschranks lohnen sich immer dann, wenn Steuerungskomponenten räumlich verteilt angeordnet werden müssen, der Platz für einen freistehenden Schrank fehlt oder eine dezentrale Verdrahtungsstruktur die Anlage übersichtlicher und wartungsfreundlicher macht. Die Entscheidung hängt weniger von der Komponentenanzahl ab als von der Anlagengeometrie, den Platzverhältnissen und den Anforderungen an Zugänglichkeit und Erweiterbarkeit. Die folgenden Abschnitte beleuchten die wichtigsten technischen und planerischen Kriterien, die Ihre Entscheidung fundiert absichern.

Was spricht technisch gegen einen einzelnen großen Standschrank?

Ein einzelner großer Standschrank stößt technisch an seine Grenzen, sobald Kabelwege zu lang werden, die Wärmeentwicklung im Innenraum schwer beherrschbar ist oder der Schrank baulich nicht in die vorgesehene Aufstellfläche passt. Diese Einschränkungen sind in der Praxis häufiger entscheidend als die reine Komponentenmenge.

Konkret entstehen folgende Probleme bei zu großen, zentralisierten Einheiten:

Lange Kabelwege: Je weiter Aktoren, Sensoren und Antriebe vom zentralen Schrank entfernt sind, desto größer sind der Verdrahtungsaufwand, die Leitungsquerschnitte und die Störanfälligkeit durch Leitungsimpedanzen und EMV-Einstreuungen.
Thermische Belastung: Viele Komponenten auf engem Raum erzeugen konzentrierte Verlustleistung. Bei einem einzigen großen Schrank muss die Kühlung entsprechend dimensioniert werden, was Kosten und Platzbedarf erhöht.
Eingeschränkte Zugänglichkeit: Große Standschränke benötigen Wartungsflächen auf mehreren Seiten. In beengten Maschinenräumen oder entlang von Fertigungslinien ist das oft nicht realisierbar.
Schlechte Erweiterbarkeit: Ist ein Standschrank einmal vollständig bestückt, bleibt für spätere Erweiterungen kein Spielraum, ohne die gesamte Struktur zu überarbeiten.

Hinzu kommt das Gewicht: Ein vollbestückter Standschrank kann je nach Größe mehrere hundert Kilogramm wiegen und stellt damit besondere Anforderungen an den Untergrund und die Aufstelllogistik.

In welchen Anwendungsfällen sind mehrere Wandschaltschränke sinnvoller?

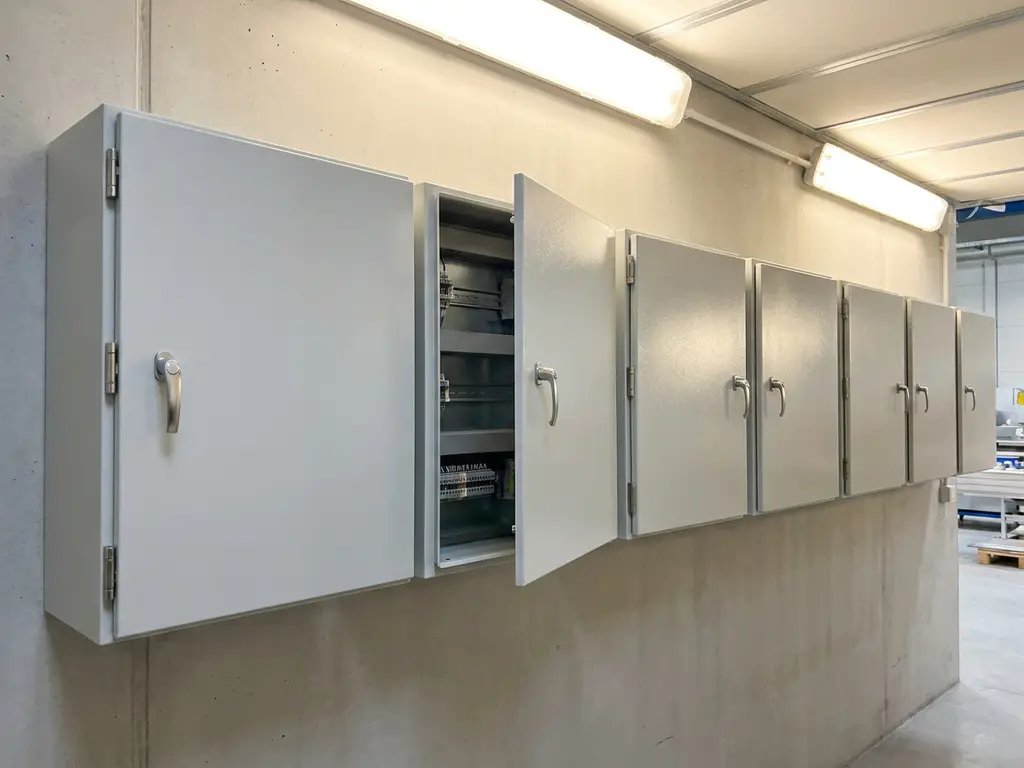

Mehrere Wandschaltschränke sind sinnvoller, wenn Steuerungsaufgaben funktional trennbar sind, die Anlage räumlich verteilt ist oder die Montageumgebung keine freistehenden Schränke erlaubt. Typische Anwendungsfälle finden sich im Maschinen- und Anlagenbau sowie in der Umwelt- und Medizintechnik.

Konkrete Szenarien, in denen die verteilte Lösung überlegen ist:

Fertigungslinien und verkettete Anlagen: Jede Maschineneinheit erhält ihren eigenen Wandschaltschrank direkt vor Ort. Dadurch sind Verdrahtung und Fehlersuche klar einer Funktionseinheit zuzuordnen.
Enge Installationsräume: Wo Standschränke schlicht nicht aufgestellt werden können, bieten Wandschaltschränke die einzige praktikable Option. Sie lassen sich an Wänden, Maschinenrahmen oder Stahlträgern befestigen.
Anlagen mit unterschiedlichen Schutzanforderungen: Wenn einzelne Anlagenbereiche unterschiedliche Schutzklassen erfordern, lassen sich mit getrennten Wandschaltschränken gezielt die jeweils passenden Gehäuse einsetzen, statt den gesamten Schrank auf die höchste Anforderung auszulegen.
Modulare Maschinenkonzepte: Anlagen, die in Ausbaustufen geliefert werden, profitieren von einer modularen Schaltschrankstruktur, die mit der Anlage mitwächst.
Dezentrale Antriebstechnik: Frequenzumrichter und Motorsteuerungen werden idealerweise antriebsnah installiert, um Motorleitungen kurz zu halten und HF-Störungen zu minimieren.

Welche Vorteile bietet die Verteilung auf mehrere Wandschaltschränke?

Die Verteilung auf mehrere Wandschaltschränke reduziert Kabelwege, verbessert die Übersichtlichkeit bei Wartung und Fehlersuche und ermöglicht eine funktionale Strukturierung der Steuerungsarchitektur. Gleichzeitig steigt die Flexibilität bei späteren Anpassungen erheblich.

Die wichtigsten Vorteile im Überblick:

Kürzere Verdrahtungswege: Schaltschränke nahe am jeweiligen Verbraucher reduzieren den Kupfereinsatz, senken den Installationsaufwand und verbessern das EMV-Verhalten der Gesamtanlage.
Einfachere Fehlerdiagnose: Jeder Schrank deckt einen klar abgegrenzten Funktionsbereich ab. Störungen lassen sich schneller lokalisieren und beheben.
Bessere Wärmeverteilung: Die Verlustleistung verteilt sich auf mehrere Gehäuse. Aktive Kühlung ist seltener erforderlich, was Kosten und Wartungsaufwand senkt.
Erweiterbarkeit: Neue Funktionseinheiten erhalten einen eigenen Wandschaltschrank, ohne bestehende Strukturen zu verändern.
Einfachere Montagelogistik: Einzelne Wandschaltschränke sind leichter zu transportieren, zu positionieren und zu installieren als ein großer Standschrank.

Für die Schaltschrankplanung bedeutet das: Wer von Anfang an eine verteilte Struktur einplant, spart langfristig Zeit bei Inbetriebnahme, Wartung und Erweiterung.

Wann ist der Standschrank trotzdem die bessere Wahl?

Der Standschrank ist die bessere Wahl, wenn eine große Anzahl von Komponenten zentral gebündelt werden muss, ausreichend Aufstellfläche vorhanden ist und eine zentrale Steuerungsarchitektur gewünscht ist. Auch bei hohem Verdrahtungsvolumen mit vielen Querverbindungen zwischen Komponenten ist ein zentraler Schrank oft effizienter.

Typische Situationen, in denen der Standschrank überlegen ist:

Zentrale Leitwarten und Steuerstände: Wenn alle Steuerungskomponenten an einem festen Ort zusammenlaufen und die Anlage von dort aus bedient wird, ist ein Standschrank strukturell sinnvoll.
Hohe Komponentendichte mit vielen Querverbindungen: Wenn zahlreiche Komponenten eng miteinander kommunizieren, reduziert ein gemeinsames Gehäuse den Verdrahtungsaufwand erheblich.
Anlagen mit ausreichend Stellfläche: In Schaltanlagen, Umspannstationen oder Industriehallen mit genügend Bodenfläche ist der Standschrank die wirtschaftlichere Lösung.
Hohe Schutzanforderungen für alle Komponenten: Wenn die gesamte Steuerungstechnik denselben Umgebungsbedingungen ausgesetzt ist, entfällt der Vorteil der differenzierten Schutzklassenauswahl bei verteilten Schränken.

Welche Maße und Schutzklassen sind bei Wandschaltschränken zu beachten?

Bei Wandschaltschränken sind Außenmaße, Einbautiefe und Schutzklasse die drei zentralen Planungsparameter. Die Außenmaße müssen zur verfügbaren Montagefläche passen, die Tiefe zur Einbauumgebung, und die Schutzklasse muss die Umgebungsbedingungen am Einbauort abdecken.

Maße und Einbautiefe

Wandschaltschränke sind in einem breiten Maßspektrum erhältlich. Entscheidend ist nicht nur die Außenabmessung, sondern auch die nutzbare Einbautiefe: Sie bestimmt, welche Komponenten wie Netzteile, Klemmenblöcke oder Frequenzumrichter im Schrank untergebracht werden können. Gerade bei beengten Wandabständen ist eine präzise Maßabstimmung zwischen Gehäuse und verfügbarem Bauraum unerlässlich. Systeme mit feingranularen Maßabstufungen, wie etwa in 5-mm-Schritten, ermöglichen eine passgenaue Integration ohne aufwendige Anpassungen vor Ort.

Schutzklassen nach IP-Norm

Die Schutzklasse nach IP-Norm (IEC 60529) gibt an, wie gut das Gehäuse gegen Fremdkörper und Feuchtigkeit schützt. Für Industrieumgebungen sind folgende Stufen relevant:

IP54: Schutz gegen Staub und Spritzwasser aus allen Richtungen. Ausreichend für viele Maschinenumgebungen ohne direkten Wasserstrahl.
IP65: Vollständiger Staubschutz und Schutz gegen Strahlwasser. Geeignet für Umgebungen mit Reinigungsprozessen oder erhöhter Feuchtigkeit.
IP66/IP67: Erhöhter Schutz gegen starkes Strahlwasser bzw. kurzzeitiges Untertauchen. Relevant in der Lebensmittel- und Pharmatechnik sowie im Außenbereich.

Neben der IP-Klasse spielen Materialwahl (Stahlblech, Edelstahl) und Oberflächenbehandlung eine wichtige Rolle, insbesondere in korrosiven oder hygienisch anspruchsvollen Umgebungen.

Wie lässt sich die Entscheidung zwischen Wand- und Standschrank systematisch treffen?

Die Entscheidung zwischen Wandschaltschrank und Standschrank lässt sich systematisch anhand von fünf Kriterien treffen: verfügbarer Bauraum, räumliche Verteilung der Verbraucher, Komponentenanzahl und Verdrahtungsstruktur, Schutzanforderungen sowie Erweiterungsplanung. Wer diese Punkte strukturiert bewertet, kommt zu einer robusten Entscheidung.

Eine praktische Vorgehensweise für die Schaltschrankplanung:

Anlagengeometrie analysieren: Sind die Verbraucher zentral oder räumlich verteilt? Gibt es ausreichend Stellfläche für einen Standschrank?
Komponentenliste erstellen: Welche Bauteile müssen untergebracht werden? Gibt es viele Querverbindungen, die eine zentrale Anordnung begünstigen?
Umgebungsbedingungen klären: Welche Schutzklasse ist am Einbauort erforderlich? Gibt es unterschiedliche Anforderungen in verschiedenen Anlagenbereichen?
Wartungs- und Erweiterungsszenarien einbeziehen: Soll die Anlage modular erweiterbar sein? Wie soll die Fehlersuche im Betrieb ablaufen?
Wirtschaftlichkeit vergleichen: Mehrere Wandschaltschränke bedeuten mehr einzelne Gehäuse, aber potenziell weniger Verdrahtungsaufwand und bessere Wartbarkeit. Diese Faktoren müssen gegen die Kosten eines zentralen Standschranks abgewogen werden.

In der Praxis ist die Entscheidung selten eindeutig. Häufig ergibt sich eine Hybridlösung: ein zentraler Standschrank für die übergeordnete Steuerung, ergänzt durch dezentrale Wandschaltschränke an den einzelnen Maschinenmodulen.

Wie Dessauer SG Sie bei der Schaltschrankauswahl unterstützt

Wir bei Dessauer SG unterstützen Sie bei der Entscheidung zwischen Wandschaltschrank und Standschrank mit technischer Beratung und maßgefertigten Gehäuselösungen aus einer Hand. Unser DessaCompact-Wandschaltschranksystem ist speziell für Industriekunden entwickelt, die flexible und präzise gefertigte Lösungen benötigen, ohne lange auf die Lieferung warten zu wollen.

Was wir konkret für Sie leisten:

Wandschaltschränke in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen für passgenaue Integration
Ausführung in Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben oder in Edelstahl für anspruchsvolle Umgebungen
Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Ihrer Zeichnungsvorlage
Vollständige Wertschöpfungskette von der Konstruktion über die Schweißtechnik bis zur Baugruppenmontage
Lieferzeit von 15 Tagen für kundenindividuelle Schaltschränke, während Wettbewerber typischerweise 8 bis 12 Wochen benötigen

Sprechen Sie uns an, wenn Sie eine konkrete Anforderung haben oder noch in der Planungsphase sind. Unsere Ansprechpartner beraten Sie technisch fundiert und ohne Umwege direkt zur passenden Lösung.
