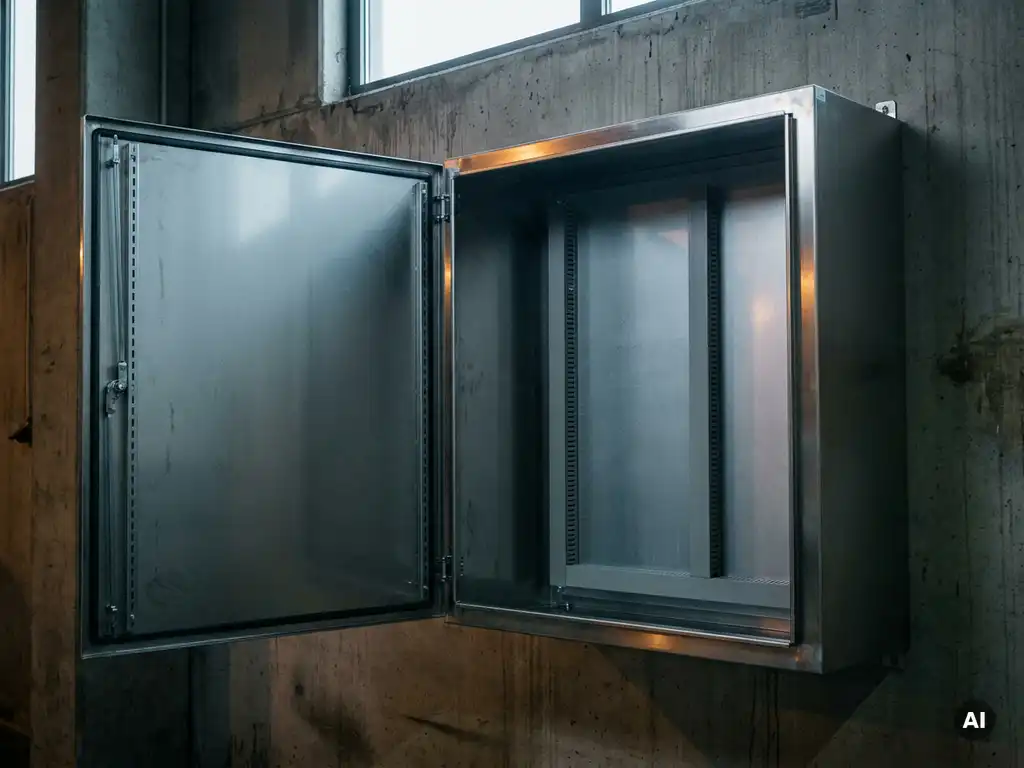

Ein Wandschaltschrank ist ein an der Wand montiertes Gehäuse aus Metall, das elektrische und elektronische Komponenten wie Steuerungseinheiten, Sicherungen, Klemmen und Schütze schützt und organisiert. Im Industrieeinsatz übernimmt er die zentrale Funktion der Strom- und Signalverteilung sowie der Gerätesteuerung, platzsparend und zugleich zugänglich. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Aufbau, Schutzklassen, Materialien und Montage von Wandschaltschränken.
Wie unterscheidet sich ein Wandschaltschrank von einem Standschaltschrank?
Der wesentliche Unterschied liegt in der Montageart und den daraus resultierenden Einsatzmöglichkeiten. Ein Wandschaltschrank wird direkt an einer Wand oder Montagefläche befestigt, während ein Standschaltschrank frei auf dem Boden steht. Wandschaltschränke sind kompakter, benötigen keine Bodenfläche und eignen sich besonders für begrenzte Raumverhältnisse.
In der Praxis entscheiden vor allem der Platzbedarf und das Volumen der unterzubringenden Komponenten. Standschaltschränke bieten deutlich mehr Einbautiefe und Innenvolumen, was sie für komplexe Anlagen mit vielen Baugruppen, großen Frequenzumrichtern oder umfangreicher Verdrahtung prädestiniert. Wandschaltschränke hingegen sind die bevorzugte Wahl, wenn der Schaltschrank nah an der Maschine oder dem Prozess angebracht werden soll, ohne Bodenfläche zu blockieren.
Ein weiterer Unterschied betrifft die Zugänglichkeit: Wandschaltschränke werden typischerweise von vorne geöffnet, oft mit einer einzelnen Tür. Standschaltschränke können hingegen von mehreren Seiten zugänglich sein, was Wartung und Erweiterung erleichtert. Für dezentrale Steuerungskonzepte, bei denen mehrere kleine Einheiten entlang einer Fertigungslinie verteilt werden, sind Wandschaltschränke besonders wirtschaftlich und praktisch.
Welche Komponenten befinden sich im Inneren eines Wandschaltschranks?
Im Inneren eines Wandschaltschranks befinden sich alle elektrischen und elektronischen Komponenten, die für die Steuerung, Absicherung und Verteilung von Energie und Signalen erforderlich sind. Dazu zählen typischerweise Leitungsschutzschalter, Schütze, Reihenklemmen, Netzteile, Steuerungsmodule sowie Kabelführungssysteme.
Die genaue Bestückung richtet sich nach dem Verwendungszweck. Häufig anzutreffende Komponenten sind:
- Tragschienen (DIN-Schienen): Sie dienen als Montageträger für Reiheneinbaugeräte wie Sicherungsautomaten und Klemmen.
- Kabelkanäle und Kabelführungen: Sie strukturieren die Verdrahtung und erleichtern spätere Wartungsarbeiten.
- Steuerungseinheiten und SPS: Speicherprogrammierbare Steuerungen übernehmen die Prozesssteuerung direkt im Schrank.
- Netzteile und Transformatoren: Sie wandeln die Versorgungsspannung in die für die Steuerungstechnik benötigten Spannungsebenen um.
- Anzeige- und Bedienelemente: Leuchtmelder, Taster oder Displays können in der Schranktür integriert sein.
- Lüfter und Klimatisierungseinheiten: Bei wärmeintensiven Einbauten sorgen aktive Kühlsysteme für die thermische Stabilität im Innenraum.
Die Anordnung der Komponenten folgt dabei klaren Prinzipien: Wärmeerzeugende Bauteile werden so platziert, dass die Wärme nach oben abgeführt werden kann. Häufig bediente Elemente kommen in ergonomisch günstige Griffhöhe. Eine durchdachte Innenaufteilung ist entscheidend für Betriebssicherheit und Wartungsfreundlichkeit.
Was bedeuten IP- und IK-Schutzklassen bei Wandschaltschränken?
IP-Schutzklassen (Ingress Protection) beschreiben den Schutz eines Wandschaltschranks gegen das Eindringen von Fremdkörpern und Feuchtigkeit. IK-Schutzklassen hingegen kennzeichnen den Widerstand gegen mechanische Stoßeinwirkungen. Beide Klassen sind genormt und für die Auswahl des richtigen Schranks für einen bestimmten Einsatzort entscheidend.
Die IP-Klasse setzt sich aus zwei Ziffern zusammen: Die erste gibt den Schutz gegen Feststoffe an, die zweite den Schutz gegen Wasser. Ein Schrank mit der Schutzklasse IP65 ist vollständig staubdicht und gegen Strahlwasser geschützt, was ihn für den Einsatz in Produktionshallen mit Reinigungsprozessen geeignet macht. IP54 bietet Staubschutz und Spritzwasserschutz, ist aber für Hochdruckreinigung nicht ausgelegt.
Die IK-Klasse reicht von IK00 (kein Schutz) bis IK10 (Schutz gegen einen Stoß von 20 Joule). In Umgebungen mit Fahrzeugverkehr, Gabelstaplern oder mechanischen Einwirkungen durch Maschinen sollte ein hoher IK-Wert gewählt werden. In Büro- oder Laborbereichen genügt oft ein niedrigerer Wert.
Für die Auswahl gilt: Die Umgebungsbedingungen am Einsatzort definieren die Mindestanforderungen. Eine zu niedrige Schutzklasse gefährdet die Komponenten und die Betriebssicherheit, eine unnötig hohe Klasse treibt die Kosten in die Höhe. Die Anforderungen sollten daher sorgfältig mit dem Hersteller oder Planer abgestimmt werden.
Welche Materialien werden für Wandschaltschränke im Industrieeinsatz verwendet?
Wandschaltschränke im Industrieeinsatz werden überwiegend aus Stahlblech, Edelstahl oder Aluminium gefertigt. Die Materialwahl hängt von den Umgebungsbedingungen, den Schutzanforderungen und dem Gewicht ab.
Stahlblech ist das am häufigsten verwendete Material. Es ist kostengünstig, gut formbar und bietet nach einer Pulverbeschichtung oder Verzinkung ausreichenden Korrosionsschutz für Innenanwendungen und viele Industrieumgebungen. Die Metallverarbeitung von Stahlblech erlaubt präzise Biegungen, Stanzungen und Schweißnähte, was komplexe Gehäusegeometrien ermöglicht.
Edelstahl kommt überall dort zum Einsatz, wo erhöhte Hygieneanforderungen gelten, etwa in der Lebensmittelindustrie, der Pharmaindustrie oder in feuchten Außenbereichen. Edelstahlschränke sind korrosionsbeständig, leicht zu reinigen und langlebig, jedoch schwerer und teurer als Stahlblechvarianten.
Aluminium bietet ein sehr gutes Verhältnis von Festigkeit zu Gewicht und ist von Natur aus korrosionsbeständig. Es eignet sich besonders für mobile Anwendungen, den Außeneinsatz oder Bereiche, in denen das Gewicht des Schranks eine Rolle spielt, etwa bei wandseitig belasteten Konstruktionen oder im Fahrzeugbau.
Neben dem Grundmaterial spielt die Oberflächenbehandlung eine wichtige Rolle. Pulverbeschichtungen verbessern den Korrosionsschutz, ermöglichen farbliche Kennzeichnung und erhöhen die mechanische Widerstandsfähigkeit der Oberfläche.
Wann sollte ein Wandschaltschrank individuell gefertigt werden?
Ein Wandschaltschrank sollte individuell gefertigt werden, wenn Standardgehäuse hinsichtlich Abmessungen, Schutzklasse, Material oder Innenaufteilung nicht den Anforderungen der Anwendung entsprechen. Individuelle Fertigung lohnt sich besonders bei komplexen Einbauten, besonderen Umgebungsbedingungen oder spezifischen Designvorgaben.
Typische Gründe für eine Sonderanfertigung sind:
- Ungewöhnliche Abmessungen: Wenn der verfügbare Einbauraum eine nicht standardisierte Tiefe, Breite oder Höhe erfordert.
- Spezifische Ausschnitte und Durchführungen: Wenn Kabeleinführungen, Lüftungsöffnungen oder Bedienelemente an exakt definierten Positionen sitzen müssen.
- Besondere Materialanforderungen: Etwa wenn eine bestimmte Edelstahllegierung oder eine spezielle Oberflächenbehandlung vorgeschrieben ist.
- Integration in Maschinendesign: Wenn der Schaltschrank optisch und funktional in eine Maschine oder Anlage integriert werden soll.
- Hohe Stückzahlen mit gleichbleibenden Spezifikationen: Hier amortisieren sich die Werkzeugkosten für die Serienfertigung schnell gegenüber dem Zukauf von Standardgehäusen.
Die Entscheidung für eine Individualfertigung sollte frühzeitig im Planungsprozess getroffen werden, da Konstruktion und Prototypenphase Zeit benötigen. Ein erfahrener Fertigungspartner kann dabei bereits in der Entwicklungsphase wertvolle Hinweise zur fertigungsgerechten Konstruktion geben und so Kosten und Zeit sparen.
Worauf ist bei der Montage und Kabelführung im Wandschaltschrank zu achten?
Bei der Montage eines Wandschaltschranks sind Tragfähigkeit der Wand, korrekte Ausrichtung und ausreichend Freiraum für Belüftung und Türöffnung entscheidend. Die Kabelführung im Inneren muss übersichtlich, sicher und normkonform gestaltet sein, um Betrieb und Wartung dauerhaft zu gewährleisten.
Montage und mechanische Befestigung
Vor der Montage muss geprüft werden, ob die Wand das Gewicht des bestückten Schranks dauerhaft tragen kann. Schwere Schränke erfordern eine Befestigung in tragenden Wänden oder an speziellen Wandkonstruktionen. Die Montage sollte so erfolgen, dass die Tür vollständig geöffnet werden kann und ausreichend Raum für Wartungsarbeiten verbleibt. Auch Mindestabstände zu Wärmequellen oder anderen Schränken sind einzuhalten.
Der Schrank muss waagerecht und lotrecht ausgerichtet sein, da eine schiefe Montage die Türdichtung beeinträchtigen und die Schutzklasse gefährden kann. Kabeleinführungen werden in der Regel im Boden oder in den Seiten des Schranks realisiert, wobei geeignete Kabelverschraubungen die Dichtigkeit sicherstellen.
Kabelführung und Verdrahtung
Im Inneren des Schranks sollten Starkstrom- und Steuerstromkreise räumlich getrennt geführt werden, um elektromagnetische Störungen zu minimieren. Kabelkanäle strukturieren die Verdrahtung und ermöglichen es, einzelne Leitungen ohne Demontage anderer Komponenten zu tauschen oder zu ergänzen. Jede Leitung muss eindeutig beschriftet sein, damit Wartungspersonal schnell die richtige Verbindung identifizieren kann.
Alle Verbindungen müssen zugfest ausgeführt und fachgerecht abgesichert sein. Die Verarbeitung der Gehäusestruktur beeinflusst dabei direkt, wie gut Kabeleinführungen abgedichtet und Durchführungen positioniert werden können. Beim Verlegen der Kabel ist auf ausreichende Biegeradien zu achten, um Leitungsschäden durch mechanische Belastung zu vermeiden.
Wie Dessauer bei individuellen Wandschaltschränken unterstützt
Wir bei Dessauer SG entwickeln und fertigen Wandschaltschränke, die exakt auf die Anforderungen unserer Kunden aus dem Maschinen- und Anlagenbau, der Elektrotechnik, der Umwelttechnik und weiteren Industriebranchen zugeschnitten sind. Ob Einzelanfertigung oder Serienproduktion, wir begleiten jeden Auftrag von der ersten Konstruktionsidee bis zur fertig montierten Baugruppe.
Unser Leistungsangebot für Wandschaltschränke umfasst:
- Individuelle Konstruktion und Beratung zur fertigungsgerechten Gehäuseauslegung
- Präzise Blechbearbeitung aus Stahlblech, Edelstahl und Aluminium nach Kundenvorgaben
- Schweißtechnik und Umformung für komplexe Gehäusegeometrien und stabile Verbindungen
- Pulverbeschichtung in verschiedenen Farben und Schutzstufen
- Baugruppenmontage inklusive Kabelführung und Komponentenbestückung
- Qualitätsprüfung auf Basis eines zertifizierten Qualitätsmanagementsystems
Haben Sie konkrete Anforderungen an Ihren nächsten Wandschaltschrank oder suchen Sie einen zuverlässigen Fertigungspartner für Ihre Gehäuselösungen? Sprechen Sie unsere Ansprechpartner an und erhalten Sie eine unverbindliche Beratung zu Ihrem Projekt.
