Welche Verschlusssysteme gibt es bei Wandschaltschränken?

Posted by: Dessauer
19 Aug. 2026

Bei Wandschaltschränken unterscheidet man grundsätzlich zwischen Vierteldrehverschlüssen, Stangenverriegelungen, Einbauschlosssystemen und Sonderverschlüssen. Welches System zum Einsatz kommt, hängt von der geforderten Schutzart, dem Sicherheitsbedarf und den spezifischen Anforderungen der Einbausituation ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Verschlusssysteme bei Wandschaltschränken.

Welche Verschlussarten unterscheidet man bei Schaltschränken?

Bei Schaltschränken unterscheidet man im Wesentlichen vier Verschlussarten: den Vierteldrehverschluss, die Stangenverriegelung, das Einbauschlosssystem sowie Sonderverschlüsse für besondere Anforderungen. Jede dieser Varianten erfüllt unterschiedliche Anforderungen hinsichtlich Zugangssicherheit, Schutzklasse und Bedienkomfort.

Der Vierteldrehverschluss ist die am häufigsten eingesetzte Variante bei kleineren und mittleren Wandschaltschränken. Er lässt sich schnell betätigen und ist in zahlreichen Ausführungen verfügbar, von der einfachen Schlüsselweite bis zum abschließbaren Druckknopf. Die Stangenverriegelung kommt vor allem bei größeren Türflächen oder erhöhten Dichtheitsanforderungen zum Einsatz. Das Einbauschlosssystem bietet eine höhere Zugangssicherheit durch abschließbare Zylinderschlösser. Darüber hinaus gibt es Sonderverschlüsse, die für spezifische Branchen oder Normanforderungen entwickelt wurden, etwa mit Gleichschließung für mehrere Schränke oder mit besonderen Zulassungen.

Die Wahl des Verschlusssystems beeinflusst nicht nur die Sicherheit, sondern auch die erreichbare Schutzart (IP-Klasse) des gesamten Gehäuses.

Wie funktioniert eine Stangenverriegelung bei Wandschaltschränken?

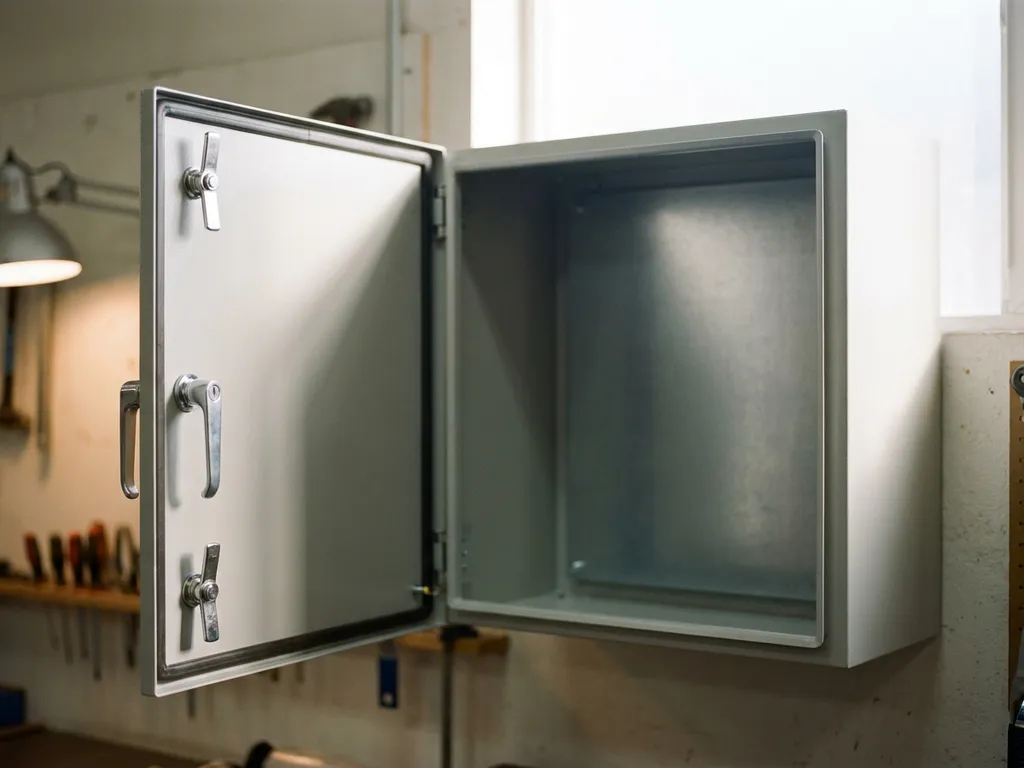

Eine Stangenverriegelung bei Wandschaltschränken besteht aus einem zentralen Betätigungselement, das über eine oder mehrere Verriegelungsstangen gleichzeitig mehrere Riegelpunkte an der Tür aktiviert. Dadurch wird die Tür an mehreren Punkten gleichmäßig gegen den Rahmen gepresst, was eine besonders gleichmäßige Dichtwirkung erzeugt.

Das Funktionsprinzip ist mechanisch einfach: Dreht oder betätigt man den zentralen Griff oder Schlüssel, bewegen sich die Stangen vertikal oder horizontal und greifen in Gegenhalter am Gehäuserahmen ein. Dieses Mehrpunktverriegelungsprinzip ist besonders dann sinnvoll, wenn die Tür eine größere Fläche aufweist und ein einfacher Zentralverschluss die Dichtung nicht gleichmäßig genug andrücken würde.

In der Praxis findet die Stangenverriegelung vor allem bei Wandschaltschränken mit Höhen ab etwa 600 mm Anwendung, bei denen hohe Schutzarten wie IP65 gefordert sind. Sie ist außerdem dann empfehlenswert, wenn der Schrank regelmäßig geöffnet und geschlossen wird, da die gleichmäßige Druckverteilung die Dichtung schont und ihre Lebensdauer verlängert.

Was sind die Unterschiede zwischen Vierteldrehverschluss und Einbauschlosssystem?

Der wesentliche Unterschied zwischen Vierteldrehverschluss und Einbauschlosssystem liegt in der Zugangssicherheit und dem Bedienkomfort. Der Vierteldrehverschluss ist schnell zu betätigen und eignet sich für Anwendungen, bei denen häufiger Zugang erforderlich ist. Das Einbauschlosssystem bietet durch einen Zylinder mit Schlüssel eine höhere Zugangsbeschränkung und ist für Bereiche mit erhöhtem Sicherheitsbedarf geeignet.

Vierteldrehverschluss

Beim Vierteldrehverschluss genügt eine 90-Grad-Drehung, um die Tür zu öffnen oder zu schließen. Er ist in verschiedenen Ausführungen erhältlich: als einfacher Schlitzschraubenverschluss, als Druckknopf mit Schlüsselweite oder als abschließbare Variante mit Profilhalbzylinder. Für Standardanwendungen mit moderaten Schutzanforderungen ist er die wirtschaftlichste Wahl.

Einbauschlosssystem

Das Einbauschlosssystem integriert einen vollwertigen Schließzylinder in die Schranktür. Es ermöglicht eine differenzierte Schließanlage, bei der mehrere Schränke mit demselben Schlüssel geöffnet werden können (Gleichschließung) oder jeder Schrank einen individuellen Schlüssel erhält. Dieses System ist überall dort sinnvoll, wo der Zugang auf autorisiertes Personal beschränkt sein muss, etwa in öffentlich zugänglichen Bereichen oder in sicherheitsrelevanten Anlagen.

Ein weiterer Unterschied liegt in der Einbautiefe: Einbauschlosssysteme benötigen etwas mehr Platz in der Tür und müssen bei der Konstruktion des Schaltschranks von vornherein berücksichtigt werden.

Welchen Einfluss hat das Verschlusssystem auf die Schutzart (IP-Klasse)?

Das Verschlusssystem hat einen direkten Einfluss auf die erreichbare Schutzart eines Wandschaltschranks. Ein Verschluss, der die Tür nicht gleichmäßig und fest genug gegen die umlaufende Dichtung presst, kann selbst bei hochwertiger Dichtung die geforderte IP-Klasse nicht sicherstellen. Die Kombination aus Verschlusstyp, Dichtungsmaterial und Gehäusekonstruktion bestimmt gemeinsam die tatsächlich erreichbare Schutzklasse.

Für die Schutzart IP54, die Schutz gegen Staub und Spritzwasser aus allen Richtungen bietet, reicht in vielen Fällen ein gut ausgeführter Vierteldrehverschluss mit umlaufender Dichtung aus. Für IP65, das vollständigen Staubschutz und Schutz gegen Strahlwasser fordert, ist eine gleichmäßigere Anpresskraft erforderlich. Hier kommen häufig Mehrpunktverschlüsse oder Stangenverriegelungen zum Einsatz.

Wichtig zu verstehen: Die IP-Klasse ist immer eine Systemeigenschaft des gesamten Gehäuses, nicht allein des Verschlusses. Ausbrüche, Kabeldurchführungen und die Qualität der Dichtung beeinflussen das Ergebnis ebenso. Weitere Informationen zur Schutzartdiskussion finden Sie unter Schaltschrank Schutzarten.

Wann sollte man ein Sonderverschlusssystem bei Wandschaltschränken wählen?

Ein Sonderverschlusssystem sollte immer dann gewählt werden, wenn Standardverschlüsse die spezifischen Anforderungen der Anwendung nicht erfüllen können. Typische Auslöser sind besondere Sicherheitsanforderungen, branchenspezifische Normen, Umgebungsbedingungen oder der Wunsch nach einer einheitlichen Schließanlage über mehrere Schränke hinweg.

Konkrete Situationen, in denen Sonderverschlüsse sinnvoll sind:

Bahnzulassungen und Verkehrsanwendungen: Hier gelten besondere Anforderungen an Vibrationsfestigkeit und Schließsicherheit, die Standardverschlüsse nicht immer erfüllen.
Gleichschließanlagen: Wenn ein Betreiber viele Schränke mit einem einzigen Schlüssel öffnen möchte, muss das Schlosssystem entsprechend konfiguriert werden.
Extreme Umgebungsbedingungen: In korrosiven Atmosphären oder bei sehr niedrigen Temperaturen sind Verschlüsse aus Edelstahl oder mit speziellen Beschichtungen erforderlich.
Hygieneanforderungen: In der Lebensmittel- oder Medizintechnik sind glatte, leicht zu reinigende Verschlussoberflächen ohne Spalten und Hinterschneidungen gefordert.
Erhöhter Manipulationsschutz: Sicherheitszylinder oder spezielle Profilsysteme verhindern unbefugten Zugang in sensiblen Bereichen.

Die Entscheidung für ein Sonderverschlusssystem sollte frühzeitig im Konstruktionsprozess getroffen werden, da sie Einfluss auf die Türgeometrie, die Einbautiefe und die Dichtungsführung hat.

Wie werden Verschlusssysteme bei individuellen Wandschaltschränken spezifiziert?

Die Spezifikation des Verschlusssystems bei individuellen Wandschaltschränken erfolgt am besten bereits in der Konstruktionsphase, gemeinsam mit den Anforderungen an Schutzart, Material und Abmessungen. Dabei sind folgende Punkte zu klären: die geforderte IP-Klasse, der Sicherheitsbedarf, die Häufigkeit der Türbetätigung und eventuelle Normvorgaben.

Für eine vollständige Spezifikation sollten Sie folgende Angaben bereitstellen:

Geforderte Schutzart (z. B. IP54 oder IP65)
Zugangssicherheit: offener Zugang, abschließbar oder Gleichschließanlage
Betätigungsart: Schlüsselweite, Profilhalbzylinder, Griff oder werkzeuglose Variante
Material des Verschlusses: Stahl, Edelstahl oder Kunststoff
Besondere Normanforderungen oder Zulassungen
Anzahl der Verriegelungspunkte, insbesondere bei größeren Türflächen

Je früher diese Anforderungen definiert werden, desto reibungsloser lässt sich der Verschluss konstruktiv in das Gehäuse integrieren. Nachträgliche Änderungen an der Türgeometrie oder der Dichtungsführung sind aufwendig und vermeidbar, wenn die Spezifikation von Anfang an vollständig vorliegt.

Wie Dessauer SG Sie bei der Wahl des richtigen Verschlusssystems unterstützt

Wir bei Dessauer SG entwickeln und fertigen individuelle Wandschaltschränke, bei denen das Verschlusssystem von Anfang an als integraler Bestandteil der Gesamtlösung betrachtet wird. Unser DessaCompact-Variantensystem bietet Ihnen dabei maximale Flexibilität:

Maßgenaue Fertigung in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm in 5-mm-Stufen
Individuelle Verschlusssysteme nach Ihrer Spezifikation: Vierteldrehverschluss, Stangenverriegelung, Einbauschlosssystem oder Sonderverschluss
Ausführung in Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben oder in Edelstahl
Umlaufende, doppelt abgekantete Dichtkante für zuverlässige Schutzarten bis IP65
Ausbrüche, Bohrungen und Gewindeschweißbolzen nach Zeichnungsvorlage
Lieferzeit von 15 Tagen für kundenindividuelle Lösungen, gegenüber 8 bis 12 Wochen beim Wettbewerb

Unser Team begleitet Sie von der technischen Spezifikation bis zur fertigen Baugruppe. Sprechen Sie uns an: Auf unserer Seite Ihre Ansprechpartner finden Sie den richtigen Kontakt für Ihr Projekt.
