Welche Wandbelastung muss für einen Schaltschrank eingeplant werden?

Posted by: Dessauer
25 Aug. 2026

Für einen wandmontierten Schaltschrank muss die tragende Wand in der Regel eine Flächenlast von mindestens 75 bis 150 kg pro Quadratmeter aufnehmen können, abhängig von Größe und Bestückung des Schranks. Bei vollständig bestückten Wandschaltschränken kann das Gesamtgewicht schnell 50 kg und mehr erreichen, sodass die Tragfähigkeit der Wand vor der Montage sorgfältig geprüft werden muss. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Wandbelastung, Berechnung und Normen.

Wie viel Gewicht muss eine Wand für einen Schaltschrank tragen können?

Eine Wand für einen Wandschaltschrank muss das Eigengewicht des Gehäuses zuzüglich des Gewichts aller eingebauten Komponenten sicher tragen. Das Eigengewicht eines leeren Stahlblechgehäuses liegt je nach Größe zwischen 5 und 30 kg, während die vollständige Bestückung mit Klemmen, Schützen, Netzteilen und Verkabelung das Gesamtgewicht auf 30 bis über 100 kg erhöhen kann.

Als Faustregel gilt: Die Wand muss das dreifache Betriebsgewicht als statische Reserve bereitstellen, um Erschütterungen, Vibrationen im Betrieb und dynamische Lasten beim Öffnen der Tür sicher abzufangen. Massivwände aus Beton oder Vollziegel sind in der Regel problemlos geeignet. Bei Gipskarton- oder Leichtbauwänden ist hingegen immer eine individuelle Tragfähigkeitsprüfung erforderlich, da diese Konstruktionen ohne zusätzliche Verstärkung oft nicht ausreichen.

Welche Faktoren beeinflussen die tatsächliche Wandbelastung?

Die tatsächliche Wandbelastung ergibt sich aus mehreren Einflussgrößen, die zusammen das Gesamtlastbild bestimmen. Neben dem Eigengewicht des Gehäuses spielen die Bestückungsdichte, die Anzahl der Befestigungspunkte und die Hebelwirkung durch Tiefe und Schwerpunktlage eine entscheidende Rolle.

Gehäusegewicht: Material und Größe des Schaltschranks bestimmen das Grundgewicht. Edelstahlgehäuse sind schwerer als vergleichbare Stahlblechvarianten.
Einbaukomponenten: Schütze, Frequenzumrichter, Netzteile und Kabelführungen addieren sich erheblich zum Gesamtgewicht.
Schwenkrahmen und Türgewicht: Ein Wandschaltschrank mit Schwenkrahmen bringt zusätzliche Hebelkräfte mit sich, die auf die Befestigungspunkte wirken.
Tiefe des Gehäuses: Je tiefer der Schrank, desto weiter liegt der Schwerpunkt von der Wand entfernt, was das Biegemoment an den Befestigungspunkten erhöht.
Dynamische Lasten: Vibrationen aus angrenzenden Maschinen oder das Öffnen und Schließen der Tür erzeugen kurzzeitige Lastspitzen.

Gerade im Maschinenbau, wo Schaltschränke häufig in der Nähe von Antrieben oder Pressen montiert werden, dürfen dynamische Einflüsse nicht unterschätzt werden.

Was muss bei der Wand- und Untergrundkonstruktion beachtet werden?

Der Untergrund muss nicht nur die Gesamtlast tragen, sondern auch eine sichere Verankerung der Befestigungsmittel gewährleisten. Entscheidend ist dabei die Wandkonstruktion, da unterschiedliche Materialien sehr unterschiedliche Ausreißkräfte für Dübel und Schrauben zulassen.

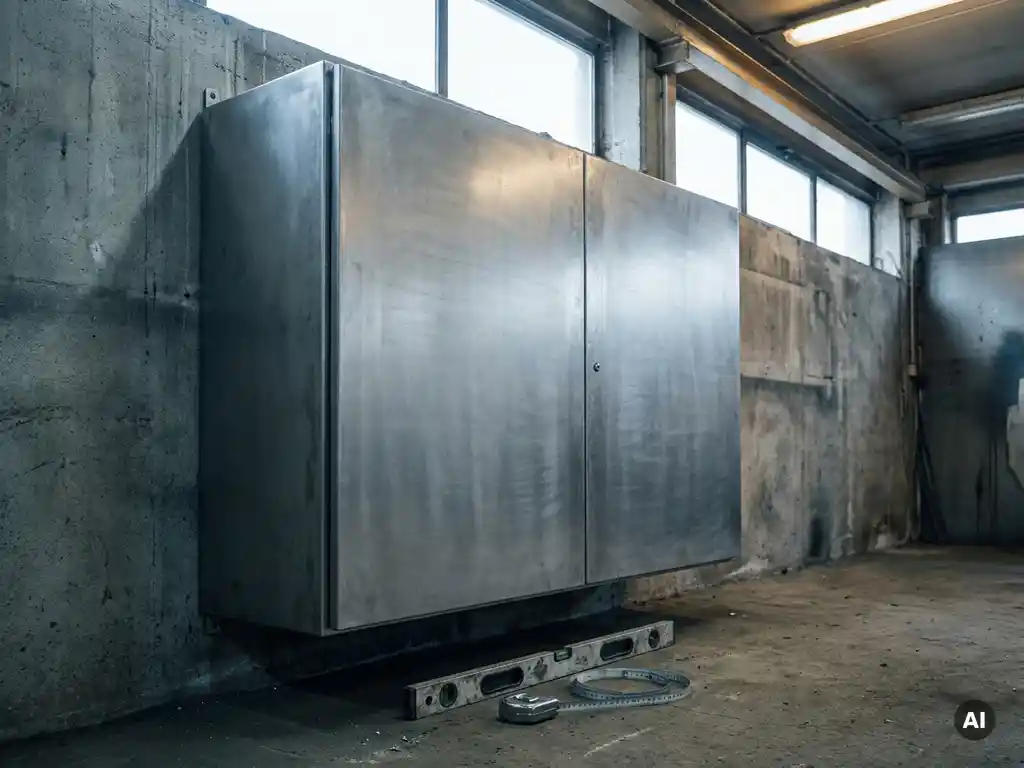

Massivwände aus Beton oder Vollziegel

Diese Konstruktionen bieten in der Regel die höchste Tragfähigkeit und erlauben den Einsatz von Schwerlastankern. Die zulässige Ausreißkraft eines einzelnen Dübels liegt hier je nach Produkt und Einbaubedingungen bei mehreren Kilonewton, sodass auch schwere Schaltschränke sicher befestigt werden können. Wichtig ist, dass die Bohrtiefe und der Randabstand den Herstellerangaben entsprechen.

Leichtbauwände und Gipskartonkonstruktionen

Bei Ständerwänden oder Gipskartonplatten reduziert sich die Tragfähigkeit erheblich. Hier sind spezielle Hohlraumdübel oder Durchsteckschrauben in die Metallständer zwingend erforderlich. Alternativ können Holzbalken oder Stahlprofile als Lastverteiler hinter der Wandverkleidung eingebaut werden. Ohne diese Maßnahmen sollte ein Wandschaltschrank auf keinen Fall montiert werden.

Wie wird die Wandbelastung korrekt berechnet?

Die Wandbelastung wird berechnet, indem das Gesamtgewicht des bestückten Schaltschranks durch die Anzahl der Befestigungspunkte geteilt und anschließend ein Sicherheitsfaktor aufgeschlagen wird. Zusätzlich muss das Biegemoment berücksichtigt werden, das durch den Abstand des Schwerpunkts von der Wandoberfläche entsteht.

Ein vereinfachtes Vorgehen in der Praxis sieht so aus:

Gesamtgewicht ermitteln: Leergewicht des Gehäuses plus geschätztes Gewicht aller Einbaukomponenten.
Sicherheitsfaktor anwenden: Das ermittelte Gewicht wird mit dem Faktor 3 multipliziert, um statische Reserve und dynamische Lasten abzudecken.
Last auf Befestigungspunkte verteilen: Die Gesamtlast wird auf die Anzahl der Befestigungspunkte aufgeteilt. Bei vier Befestigungspunkten trägt jeder Punkt ein Viertel der Gesamtlast.
Biegemoment berechnen: Gesamtgewicht multipliziert mit dem horizontalen Abstand des Schwerpunkts von der Wand ergibt das Kippmoment, das die oberen Befestigungspunkte auf Zug und die unteren auf Druck beansprucht.
Dübel- und Schraubenauswahl: Die berechneten Kräfte werden mit den Herstellerangaben der Befestigungsmittel verglichen. Bei sicherheitsrelevanten Anwendungen empfiehlt sich die Einbindung eines Statikers.

Für die exakte Berechnung in anspruchsvollen Umgebungen, etwa bei schwingungsbehafteten Maschinen oder sehr schweren Schränken, sollte immer ein Fachingenieur hinzugezogen werden.

Welche Normen und Vorschriften gelten für die Wandmontage von Schaltschränken?

Für die Wandmontage von Schaltschränken sind in Deutschland und Europa mehrere Normen relevant, die sowohl die Konstruktion des Gehäuses als auch die Befestigung und den Aufstellungsort regeln. Die wichtigsten Regelwerke sind die DIN EN IEC 61439 (Niederspannungs-Schaltgerätekombinationen) sowie die DIN VDE 0100-729 für die Aufstellung elektrischer Betriebsmittel.

Darüber hinaus gelten folgende Anforderungen:

Schutzart: Die IP-Schutzklasse des Schaltschranks muss zur Umgebung passen. IP54 ist für viele Industrieumgebungen ausreichend, während feuchte oder staubintensive Bereiche IP65 oder höher erfordern.
Freiraum und Zugänglichkeit: Die DIN VDE 0100-729 schreibt Mindestarbeitsräume vor der Schaltanlage vor, die auch bei wandmontierten Schränken eingehalten werden müssen.
Erdung und Potenzialausgleich: Das Gehäuse muss ordnungsgemäß geerdet sein. Bei Wandmontage ist sicherzustellen, dass die Verbindung zur Schutzleiteranlage des Gebäudes korrekt hergestellt wird.
Brandschutz: Die Wand hinter dem Schaltschrank muss die für den jeweiligen Gebäudetyp geltenden Brandschutzanforderungen erfüllen.

Bei Schaltschränken mit Bahnzulassung oder für andere sicherheitskritische Branchen können zusätzliche spezifische Zulassungsanforderungen gelten, die über diese allgemeinen Normen hinausgehen.

Wann ist eine Standmontage statt Wandmontage sinnvoller?

Eine Standmontage ist sinnvoller, wenn das Gesamtgewicht des bestückten Schaltschranks die Tragfähigkeit der verfügbaren Wände übersteigt, wenn sehr viele Komponenten untergebracht werden müssen oder wenn der Schaltschrank freistehend zugänglich sein soll. Auch bei Leichtbauwänden oder wenn keine geeignete Montagefläche vorhanden ist, empfiehlt sich ein Standgehäuse.

Konkrete Situationen, in denen die Standmontage vorzuziehen ist:

Das Gesamtgewicht übersteigt 80 bis 100 kg und die Wand kann diese Last nicht sicher aufnehmen.
Der Schaltschrank wird in regelmäßigen Abständen von mehreren Seiten gewartet.
Die Einbautiefe der Komponenten erfordert ein Gehäuse mit mehr als 400 mm Tiefe, was bei Wandschränken konstruktiv und statisch anspruchsvoll wird.
Der Schaltschrank soll flexibel umgestellt werden können, etwa in einer Produktionshalle mit wechselnden Layoutanforderungen.
Mehrere Schränke werden nebeneinander angereiht, wobei ein Anreihsystem auf dem Boden stabiler und einfacher zu installieren ist.

Wandschaltschränke sind hingegen dann die bessere Wahl, wenn Platz auf dem Boden knapp ist, die Last überschaubar bleibt und eine feste Montagewand mit ausreichender Tragfähigkeit zur Verfügung steht.

So unterstützt Dessauer SG bei der Planung und Fertigung Ihres Wandschaltschranks

Die Fragen rund um Wandbelastung, Maße und Schutzart lassen sich am sichersten lösen, wenn Gehäuse und Anforderungen von Anfang an aufeinander abgestimmt werden. Genau hier setzen wir mit unserem DessaCompact-Wandschaltschranksystem an.

Wir bieten Ihnen:

Maßgenaue Fertigung in 5-mm-Stufen: Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, damit das Gehäuse exakt zu Ihren Platzverhältnissen und Lastanforderungen passt.
Material nach Anforderung: Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben oder Edelstahl, je nach Umgebungsbedingungen und Schutzanforderungen.
Individuelle Ausführungen: Ausbrüche, Bohrungen, Lüftungskiemen, Gewindeschweißbolzen und Schwenkrahmen nach Ihrer Zeichnungsvorlage, gefertigt aus einer Hand.
Kurze Lieferzeiten: Während Mitbewerber bei individuellen Lösungen 8 bis 12 Wochen benötigen, liefern wir kundenindividuelle Schaltschränke in der Regel innerhalb von 15 Tagen.
Zertifiziertes Qualitätsmanagementsystem: Für gleichbleibend hohe Fertigungsstandards bei Einzel- und Serienfertigung.

Sprechen Sie uns an, wenn Sie die Wandbelastung für Ihr Projekt besprechen oder ein passendes Gehäuse konfigurieren möchten. Unsere Ansprechpartner beraten Sie technisch und helfen Ihnen, die richtige Lösung schnell umzusetzen.
