Wann braucht man einen Schwenkrahmen im Schaltschrank?

Posted by: Dessauer
24 Aug. 2026

Ein Schwenkrahmen im Schaltschrank ist immer dann sinnvoll, wenn Komponenten auf der Montageplatte von vorne zugänglich sein müssen, ohne dass die gesamte Verdrahtung oder der Schaltschrankinhalt demontiert werden muss. Er ermöglicht es, die Montageplatte nach vorne aufzuschwenken, sodass die Rückseite der eingebauten Geräte und die dahinterliegende Verkabelung erreichbar werden. Die folgenden Abschnitte beleuchten die typischen Einsatzsituationen, technischen Anforderungen und Alternativen.

Welche Aufgabe übernimmt ein Schwenkrahmen im Schaltschrank?

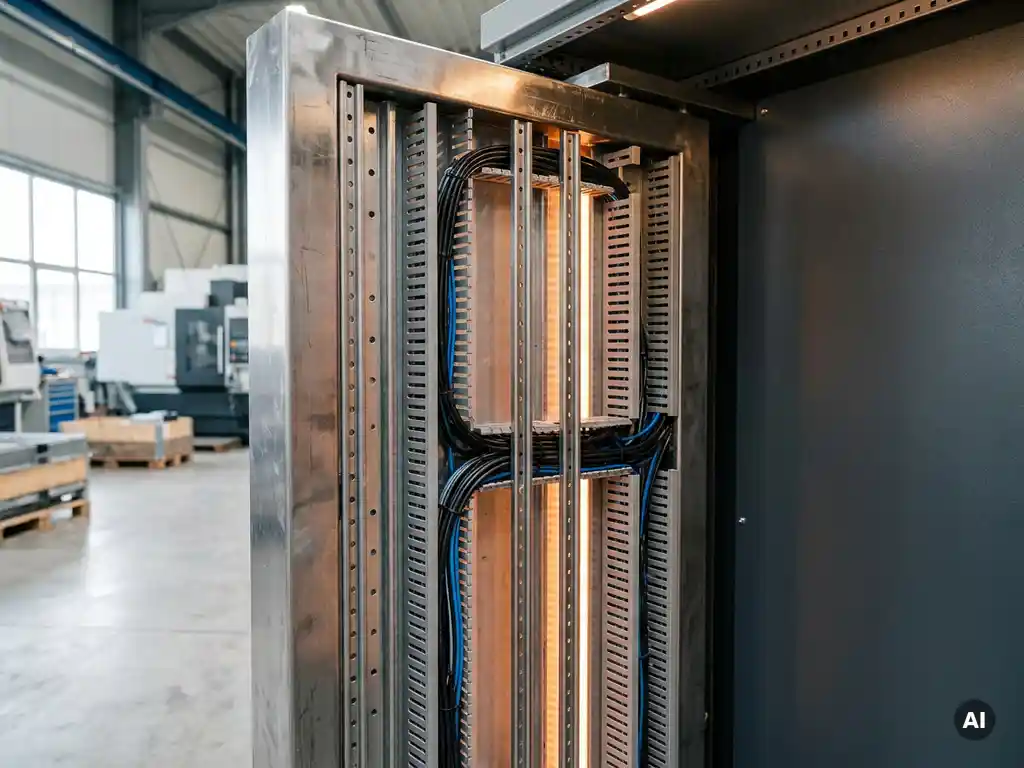

Ein Schwenkrahmen ist ein beweglich gelagerter Einbaurahmen innerhalb eines Schaltschranks, der die Montageplatte oder eine Zwischenebene um eine vertikale Achse nach vorne schwenken lässt. Damit schafft er Zugang zur Rückseite der montierten Komponenten und zu Kabeln, die hinter der Montageplatte verlegt sind, ohne den Schaltschrank zu öffnen und die gesamte Verdrahtung freizulegen.

In der Praxis erfüllt der Schwenkrahmen zwei zentrale Funktionen: Er erleichtert die Erstinstallation, weil der Monteur von beiden Seiten an die Komponenten herankommt. Und er vereinfacht die spätere Wartung erheblich, weil Kabelverbindungen, Klemmen und Geräterückseiten zugänglich bleiben, ohne dass Schienen, Kabelkanäle oder benachbarte Geräte ausgebaut werden müssen. Gerade bei Wandschaltschränken, die flach an der Wand montiert sind, ist der Raumgewinn durch das Ausschwenken der Montageplatte ein entscheidender praktischer Vorteil.

In welchen Situationen ist ein Schwenkrahmen technisch notwendig?

Ein Schwenkrahmen ist technisch notwendig, wenn der Schaltschrank nach der Montage keinen ausreichenden Freiraum hinter der Rückwand bietet, wenn Komponenten regelmäßig gewartet oder ausgetauscht werden müssen oder wenn die Verdrahtungsdichte so hoch ist, dass eine einseitige Zugänglichkeit nicht ausreicht.

Konkrete Situationen, in denen ein Schwenkrahmen nicht nur komfortabel, sondern technisch geboten ist:

Wandmontage ohne Hinterraum: Ist der Schaltschrank direkt an einer Wand befestigt, fehlt jeder Zugang zur Rückseite. Der Schwenkrahmen ist dann die einzige Möglichkeit, rückseitige Anschlüsse zu erreichen.
Hohe Komponentendichte: Wenn die Montageplatte vollständig belegt ist, müssen Kabel häufig hinter der Platte geführt werden. Ohne Schwenkrahmen ist dieser Bereich nach der Installation praktisch nicht mehr zugänglich.
Regelmäßige Wartungsintervalle: Anlagen mit vorgeschriebenen Wartungszyklen, etwa in der Medizin- oder Umwelttechnik, erfordern einen strukturierten, wiederholbaren Zugang zu allen Verbindungspunkten.
Komponenten mit rückseitigen Anschlüssen: Bestimmte Steuerungsgeräte, Netzteile oder Kommunikationsmodule haben ihre Schnittstellen an der Rückseite. Ohne Schwenkrahmen sind diese nach dem Einbau nicht erreichbar.

In diesen Fällen ist der Schwenkrahmen kein optionales Zubehör, sondern ein konstruktives Erfordernis, das bereits in der Planungsphase berücksichtigt werden sollte.

Was sind die Alternativen zum Schwenkrahmen?

Die wichtigsten Alternativen zum Schwenkrahmen sind die vollständige Frontmontage aller Komponenten mit zugänglichen Anschlüssen, der Einsatz von Kabelkanälen, die ausreichend Platz für nachträgliche Eingriffe lassen, sowie die Wahl eines tieferen Gehäuses, das einen Hinterraumzugang ermöglicht.

Welche Alternative sinnvoll ist, hängt von der konkreten Einbausituation ab:

Tieferes Gehäuse: Ein Wandschaltschrank mit größerer Einbautiefe bietet mehr Platz hinter der Montageplatte und kann den Schwenkrahmen in manchen Fällen ersetzen. Allerdings erhöht das die Außenmaße und ist nicht immer raumtechnisch möglich.
Strukturierte Kabelführung: Durch konsequente Nutzung von Kabelkanälen und definierten Verdrahtungswegen lässt sich die Zugänglichkeit auch ohne Schwenkrahmen verbessern, allerdings nur begrenzt.
Modulare Aufbautechnik: Wenn Komponenten auf separaten, herausnehmbaren Montageplatten oder Hutschienen angeordnet werden, können diese einzeln ausgebaut und außerhalb des Schranks bearbeitet werden.
Freistehender Schaltschrank: Bei Standschränken besteht die Möglichkeit, von der Seite oder von hinten zu öffnen, was den Schwenkrahmen überflüssig machen kann.

Für kompakte Wandschaltschränke in beengten Einbausituationen bleibt der Schwenkrahmen jedoch meist die technisch sauberste Lösung.

Welche Maße und Traglasten müssen beim Schwenkrahmen beachtet werden?

Der Schwenkrahmen muss in seiner Breite und Höhe zu den nutzbaren Innenmaßen des Schaltschranks passen und darf in ausgeschwenktem Zustand nicht durch Wände, Rohre oder andere Hindernisse blockiert werden. Die Traglast gibt an, wie viel Gewicht der Rahmen inklusive aller montierten Komponenten sicher aufnehmen kann.

Bei der Planung sind folgende Punkte zu beachten:

Innenmaße des Gehäuses: Der Schwenkrahmen muss auf die lichte Breite und Höhe des Schaltschranks abgestimmt sein. Standardrahmen sind auf gängige Gehäusegrößen ausgelegt; bei Sondermaßen ist eine individuelle Lösung erforderlich.
Schwenkwinkel und Freiraum: Typische Schwenkrahmen öffnen um 90 bis 120 Grad. Vor dem Schrank muss ausreichend Freiraum vorhanden sein, damit der Rahmen vollständig aufgeschwenkt werden kann, ohne Hindernisse zu berühren.
Traglast der Scharniere: Jeder Schwenkrahmen hat eine maximale Traglast, die vom Hersteller angegeben wird. Bei schweren Komponenten wie Transformatoren oder größeren Leistungsschaltern muss geprüft werden, ob die Scharniere diese Last dauerhaft tragen können.
Befestigungspunkte im Gehäuse: Der Rahmen muss sicher im Schaltschrankgehäuse verankert sein. Bei individuellen Gehäusen sind die Befestigungspunkte entsprechend vorzusehen.

Wie beeinflusst der Schwenkrahmen die Kabelführung im Schaltschrank?

Ein Schwenkrahmen verändert die Kabelführung grundlegend, weil alle Kabel, die zwischen dem Rahmen und dem festen Gehäuse verlaufen, ausreichend Länge und Bewegungsfreiheit haben müssen, um das Ausschwenken ohne Zug oder Knicken zu ermöglichen.

Das bedeutet in der Praxis: Kabel, die von der schwenkbaren Montageplatte zu Klemmen oder Geräten im festen Gehäuseteil führen, müssen als Schlaufe oder mit Kabelreserve verlegt werden. Empfehlenswert ist der Einsatz flexibler Leitungen in diesem Bereich, da starre Kabel beim wiederholten Öffnen brechen können. Kabelführungskanäle sollten so positioniert werden, dass sie die Schwenkbewegung nicht behindern.

Ein häufiger Planungsfehler ist es, die Kabelführung für den statischen Zustand zu optimieren und dabei zu vergessen, dass der Rahmen später regelmäßig bewegt wird. Wer das von Anfang an berücksichtigt, vermeidet spätere Nachbesserungen und sichert die Langlebigkeit der Verdrahtung. Die Schweißtechnik und Gehäusekonstruktion beeinflussen dabei, wie stabil die Befestigungspunkte für Kabelhalter und Kabelkanäle ausgeführt werden können.

Wann lohnt sich eine individuelle Schwenkrahmenlösung gegenüber einem Standardprodukt?

Eine individuelle Schwenkrahmenlösung lohnt sich, wenn das Gehäuse selbst Sondermaße hat, wenn besondere Traglasten oder Materialanforderungen bestehen oder wenn die Integration des Schwenkrahmens in ein spezifisches Montagekonzept eine Standardlösung von der Stange ausschließt.

Standardschwenkrahmen sind auf gängige Schaltschrankgrößen ausgelegt und passen gut in Standardgehäuse etablierter Hersteller. Sobald jedoch ein Wandschaltschrank mit Sondermaßen eingesetzt wird, etwa weil der Einbauraum besondere Abmessungen vorschreibt, passt kein Standardrahmen mehr. Gleiches gilt, wenn besondere Schutzanforderungen, Materialien oder Oberflächenbehandlungen gefordert sind, zum Beispiel bei Edelstahlgehäusen für Lebensmittel- oder Medizintechnik.

Auch aus wirtschaftlicher Sicht kann eine individuelle Lösung vorteilhafter sein: Ein Schwenkrahmen, der exakt auf das Gehäuse abgestimmt ist, reduziert den Montageaufwand, vermeidet Nacharbeit und erhöht die Betriebssicherheit. Bei kleinen Stückzahlen oder Einzelanfertigungen überwiegen diese Vorteile häufig die etwas höheren Fertigungskosten gegenüber einem Serienprodukt.

Wie Dessauer SG bei Wandschaltschränken mit Schwenkrahmen unterstützt

Wir bei Dessauer SG entwickeln und fertigen Wandschaltschränke, die von Anfang an auf Ihre spezifische Einbausituation ausgelegt sind, einschließlich der Integration eines Schwenkrahmens, wenn dieser technisch erforderlich ist. Unser DessaCompact-Variantensystem bietet Ihnen dabei maximale Flexibilität:

Gehäusemaße in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen
Ausführung in Stahlblech mit Pulverbeschichtung in Ihrer RAL-Farbe oder in Edelstahl
Individuelle Ausbrüche, Bohrungen und Gewindeschweißbolzen nach Zeichnungsvorlage
Schwenkrahmenlösungen, die exakt auf die Gehäusegeometrie und die geplante Komponentenlast abgestimmt sind
Lieferzeiten von 15 Werktagen für kundenindividuelle Schaltschränke, während der Marktdurchschnitt bei 8 bis 12 Wochen liegt

Von der Konstruktion über die Fertigung bis zur Baugruppenmontage begleiten wir Sie durch den gesamten Prozess. Sprechen Sie uns an, wenn Sie einen Ansprechpartner bei Dessauer SG suchen, der Ihre Anforderungen technisch bewertet und eine passende Lösung entwickelt.
