Wie wird ein Wandschaltschrank korrekt an der Wand montiert?

Posted by: Dessauer
14 Aug. 2026

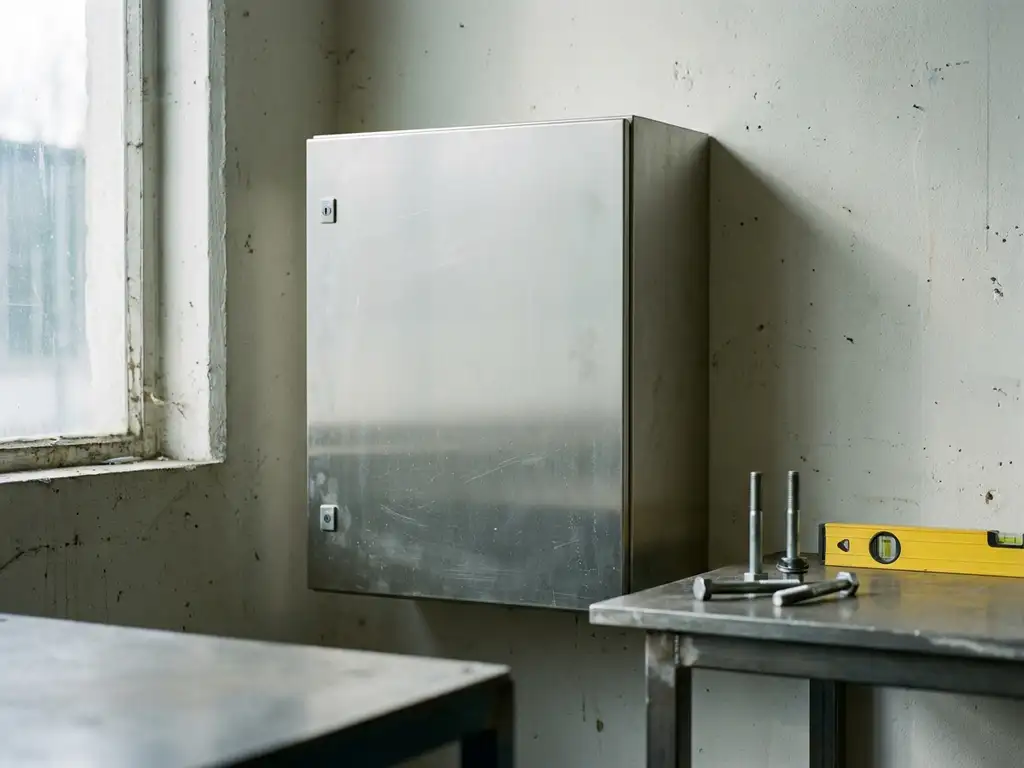

Ein Wandschaltschrank wird korrekt montiert, indem er an einem tragfähigen, ebenen Untergrund mit geeigneten Dübeln und Schrauben befestigt wird, wobei Schutzabstände zur Wärmeabfuhr und zur Zugänglichkeit eingehalten werden müssen. Die Montage folgt klaren Schritten: Untergrund prüfen, Bohrlöcher setzen, Schrank ausrichten, befestigen und abschließend auf Dichtigkeit sowie Normkonformität prüfen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um eine normgerechte und sichere Wandmontage.

Welche Voraussetzungen muss der Untergrund für die Montage erfüllen?

Der Untergrund muss tragfähig, eben und ausreichend belastbar sein, um das Eigengewicht des Wandschaltschranks zuzüglich der eingebauten Komponenten dauerhaft zu tragen. Mauerwerk, Beton und Stahlkonstruktionen sind geeignete Untergründe, sofern sie keine Risse, Hohlstellen oder Feuchtigkeitsschäden aufweisen. Gipskarton oder Leichtbauwände sind ohne zusätzliche Verstärkungsmaßnahmen in der Regel nicht geeignet.

Konkret bedeutet das: Vor der Montage sollten Sie den Untergrund auf Hohlstellen abklopfen und bei Bedarf einen Klopftest durchführen. Bei Beton empfiehlt sich eine Prüfung der Druckfestigkeit, insbesondere wenn der Schrank schwere Einbaukomponenten wie Transformatoren oder Schützengruppen aufnimmt. Auf feuchten Untergründen ist besondere Vorsicht geboten: Feuchtigkeit kann die Haftung von Dübeln beeinträchtigen und langfristig zur Korrosion an der Rückwand des Schranks führen.

Die Wandoberfläche sollte zudem möglichst plan sein. Unebenheiten von mehr als zwei bis drei Millimetern können dazu führen, dass der Schrank nach der Befestigung verzogen ist, was wiederum die Türdichtung beeinträchtigt und die Schutzart gefährdet.

Welche Werkzeuge und Befestigungsmittel werden benötigt?

Für die Wandmontage eines Wandschaltschranks benötigen Sie einen Schlagbohrer oder Bohrhammer, eine Wasserwaage, geeignete Dübel und Schrauben sowie Montagematerial zum Ausrichten. Die Wahl der Befestigungsmittel hängt direkt vom Untergrundmaterial und vom Gewicht des Schranks ab.

Die wichtigsten Werkzeuge und Materialien im Überblick:

Bohrhammer oder Schlagbohrer mit passendem Bohrer für Beton oder Mauerwerk
Wasserwaage (mindestens 60 cm Länge) zur exakten horizontalen Ausrichtung
Dübel entsprechend dem Untergrund: Spreizdübel für Vollbeton, Hohlraumdübel für Leichtbau, chemische Dübel für hohe Lasten oder gerissenes Mauerwerk
Schrauben in der vom Schrankhersteller empfohlenen Größe, in der Regel M6 oder M8
Drehmomentschlüssel für ein definiertes Anzugsmoment
Bleistift und Maßband zum Anzeichnen der Bohrlöcher
Unterlegscheiben zur Lastverteilung, besonders bei weichem Untergrundmaterial

Bei schweren Schränken ab etwa 30 kg Gesamtgewicht sollten Sie grundsätzlich chemische Verbundanker oder geprüfte Schwerlastdübel verwenden. Für die Befestigungspunkte an der Schrankrückwand sind die Angaben des Herstellers zu Lochbild und Schraubengröße verbindlich.

Wie werden Schutzabstände und Zugänglichkeit korrekt geplant?

Schutzabstände bei Wandschaltschränken sind notwendig, um ausreichende Wärmeabfuhr, Wartungszugang und die Einhaltung von Sicherheitsvorschriften zu gewährleisten. Als Richtwert gilt ein seitlicher und oberer Mindestabstand von 200 bis 300 mm zu anderen Einbauten, Decken oder Nachbarschränken, sofern keine Lüftungsöffnungen oder Kabeleinführungen diesen Bereich benötigen.

Bei der Planung der Montageposition sollten Sie folgende Punkte berücksichtigen:

Türöffnungswinkel: Die Tür des Wandschaltschranks muss vollständig geöffnet werden können, in der Regel mindestens 90 Grad, besser 120 Grad. Planen Sie den seitlichen Freiraum entsprechend der Türbreite ein.
Wärmeabfuhr: Wärmequellen im Schrank (Frequenzumrichter, Netzteile) benötigen Konvektionsraum. Der Abstand zur Decke ist besonders kritisch, da warme Luft nach oben steigt.
Kabeleintritt: Planen Sie frühzeitig, von wo Kabel eingeführt werden, und halten Sie den entsprechenden Bereich unterhalb oder seitlich des Schranks frei.
Montagehöhe: Die Oberkante des Schranks sollte in der Regel nicht höher als 2.000 mm über dem Boden liegen, damit Einbaukomponenten im Inneren sicher erreicht werden können.
Fluchtwege und Sicherheitsabstände: In Produktionsumgebungen sind die Vorgaben der Betriebsstättenverordnung sowie branchenspezifische Vorschriften einzuhalten.

Bei Schränken mit Schwenkrahmen ist zusätzlich der Ausschwenkbereich vor dem Schrank freizuhalten, da der Rahmen mit der montierten Verdrahtung nach vorne geschwenkt wird.

Wie läuft die eigentliche Wandmontage Schritt für Schritt ab?

Die Wandmontage eines Wandschaltschranks erfolgt in sechs klar definierten Schritten: Montageposition markieren, Bohrlöcher setzen, Dübel einsetzen, Schrank vorläufig befestigen, ausrichten und abschließend festziehen. Die Reihenfolge ist dabei nicht beliebig, da das Ausrichten vor dem endgültigen Festziehen entscheidend für die Funktion der Türdichtung ist.

Montageposition markieren: Zeichnen Sie die Position des Schranks an der Wand an und übertragen Sie das Lochbild der Rückwand mithilfe einer Schablone oder durch direktes Anhalten des Schranks auf die Wand.
Bohrlöcher setzen: Bohren Sie die Löcher mit dem passenden Bohrer für Untergrund und Dübelgröße. Achten Sie auf Leitungen und Rohre in der Wand (Leitungssucher verwenden).
Dübel einsetzen: Setzen Sie die Dübel vollständig und sauber in die Bohrlöcher ein. Bei Verbundankern Aushärtezeit beachten.
Schrank vorläufig befestigen: Hängen Sie den Schrank auf die Schrauben und ziehen Sie diese zunächst nur leicht an, sodass der Schrank noch verschiebbar ist.
Ausrichten: Kontrollieren Sie mit der Wasserwaage sowohl horizontal als auch vertikal. Verwenden Sie bei Bedarf Unterlegscheiben oder Ausgleichsscheiben, um Wandunebenheiten auszugleichen.
Endgültig festziehen: Ziehen Sie alle Schrauben mit dem vorgeschriebenen Drehmoment an. Prüfen Sie anschließend erneut mit der Wasserwaage, ob sich der Schrank beim Festziehen verzogen hat.

Wenn der Schrank schwer ist, empfiehlt sich eine Zweipersonenmontage oder der Einsatz einer Montagehilfe. Besonders bei großen Schränken mit Maßen über 600 mm Breite oder Höhe ist das Halten während des Ausrichtens und Festziehens allein kaum sicher durchführbar.

Welche Normen und Schutzklassen sind bei der Wandmontage relevant?

Bei der Montage von Wandschaltschränken sind vor allem die Normen IEC 62208 (Leergehäuse für Niederspannungsschaltanlagen), EN 61439 (Schaltgerätekombinationen) sowie die Schutzarten nach IEC 60529 (IP-Klassifikation) relevant. Die gewählte Schutzart bestimmt, wie der Schrank montiert sein muss, damit die angegebene Schutzwirkung tatsächlich erreicht wird.

IP54 und IP65: Was bedeuten diese Schutzarten konkret?

IP54 bezeichnet Schutz gegen allseitigen Staub in begrenztem Maß sowie gegen Spritzwasser aus allen Richtungen. IP65 bedeutet vollständigen Schutz gegen Staubeintritt und Schutz gegen Strahlwasser. Im industriellen Maschinenbau ist IP54 der häufig geforderte Mindeststandard für Wandschaltschränke in Produktionsumgebungen; IP65 ist bei erhöhten Anforderungen, etwa in der Lebensmittelverarbeitung oder im Außenbereich, erforderlich.

Entscheidend ist: Die angegebene Schutzart gilt nur dann, wenn alle Kabeleinführungen, Bohrungen und Ausbrüche fachgerecht abgedichtet sind. Eine unsachgemäß verschlossene Kabeldurchführung kann die Schutzart des gesamten Gehäuses auf null reduzieren.

Normen für die Montagesituation

Neben der Schutzart sind folgende Normen und Vorschriften bei der Wandmontage zu beachten:

DIN VDE 0100: Errichten von Niederspannungsanlagen, relevant für die elektrische Anbindung
EN 62208: Anforderungen an Leergehäuse, unter anderem zu mechanischer Festigkeit und Erdung
DGUV Vorschrift 3: Prüfpflichten für elektrische Betriebsmittel in gewerblichen Anlagen
Maschinenrichtlinie 2006/42/EG: Relevant, wenn der Wandschaltschrank Teil einer Maschinenanlage ist

Die Schutzarten für Schaltschränke sind immer im Kontext der tatsächlichen Einsatzumgebung zu wählen, nicht nur nach dem Mindeststandard.

Was sind häufige Montagefehler und wie lassen sie sich vermeiden?

Die häufigsten Montagefehler bei Wandschaltschränken sind unzureichende Untergrundprüfung, falsch gewählte Dübel, fehlende Ausrichtung, nicht abgedichtete Kabeleinführungen und zu geringe Schutzabstände. Diese Fehler sind in der Praxis vermeidbar, wenn die Montage systematisch und nach Herstellervorgaben durchgeführt wird.

Die wichtigsten Fehler und ihre Gegenmaßnahmen:

Falsche Dübel für den Untergrund: Spreizdübel in Hohlbeton oder Porenbeton versagen unter Last. Lösung: Untergrundmaterial vor der Montage bestimmen und Dübel entsprechend auswählen.
Schrank nicht ausgerichtet: Ein schief montierter Schrank belastet die Türscharniere ungleichmäßig und beeinträchtigt die Türdichtung. Lösung: Wasserwaage konsequent einsetzen, auch nach dem Festziehen nochmals prüfen.
Kabeleinführungen nicht abgedichtet: Offene Bohrungen oder Ausbrüche heben die Schutzart auf. Lösung: Nur zertifizierte Kabelverschraubungen oder Membrandichtungen verwenden und nach Abschluss der Verdrahtung alle Öffnungen verschließen.
Zu geringer Abstand zur Decke oder zu Nachbargeräten: Überhitzung durch Stauwärme ist die Folge. Lösung: Thermische Auslegung schon in der Planungsphase berücksichtigen.
Schrauben ohne Drehmomentschlüssel angezogen: Zu festes Anziehen kann die Rückwand verformen, zu lockeres Anziehen führt zu Vibrationslockerung. Lösung: Herstellerangaben zum Anzugsmoment einhalten.
Erdung vergessen: Der Schrank muss über einen definierten Schutzleiteranschluss geerdet sein. Lösung: Erdungsanschluss nach DIN VDE 0100 bereits bei der Montage vorsehen.

Wie Dessauer SG Sie bei der Wandschaltschrank-Montage unterstützt

Eine normgerechte Montage beginnt mit dem richtigen Schrank. Viele Montagefehler entstehen nicht auf der Baustelle, sondern früher: wenn Maße nicht passen, Befestigungspunkte ungünstig liegen oder Kabeleinführungen nachträglich gebohrt werden müssen. Genau hier setzen wir mit dem DessaCompact an, unserem bewährten Wandschaltschrank-Variantensystem.

Was wir Ihnen konkret bieten:

Maßgenaue Fertigung in 5-mm-Stufen von 300 bis 1.200 mm Höhe, 200 bis 1.200 mm Breite und 120 bis 400 mm Tiefe, damit der Schrank exakt in Ihre Einbausituation passt
Ausbrüche, Bohrungen und Kabeleinführungen nach Zeichnung, gefertigt bevor der Schrank bei Ihnen ankommt, keine Nachbearbeitung vor Ort nötig
Gehäuse aus Stahlblech oder Edelstahl, pulverbeschichtet in Ihrer Wunsch-RAL-Farbe oder als Rohgehäuse zur Eigenlackierung
Doppelt abgekantete Dichtkante für zuverlässige Schutzwirkung nach IP54 oder IP65, ohne Nacharbeit an der Dichtung
Lieferzeit von 15 Werktagen für kundenindividuelle Sonderlösungen, während Wettbewerber 8 bis 12 Wochen benötigen

Wenn Sie einen Wandschaltschrank mit spezifischen Maßen, Zertifizierungen oder besonderen Anforderungen an Schutzart und Material benötigen, sprechen Sie uns an. Unsere Ansprechpartner beraten Sie technisch fundiert, von der ersten Maßangabe bis zur fertigen Lösung.
