Wie wählt man die richtigen Maße für einen Wandschaltschrank?

Posted by: Dessauer
18 Sep. 2026

Die richtigen Maße für einen Wandschaltschrank bestimmen Sie, indem Sie zunächst den tatsächlichen Platzbedarf aller Einbaukomponenten ermitteln, Sicherheitsabstände einplanen und anschließend prüfen, ob ein verfügbares Normmaß passt oder ob eine individuelle Lösung erforderlich ist. Entscheidend sind dabei nicht nur die Abmessungen der Geräte selbst, sondern auch Montagetiefe, Schutzart und der vorgesehene Einbauort. Die folgenden Abschnitte beantworten die wichtigsten Einzelfragen rund um Wandschaltschrank Maße und Abmessungen systematisch und praxisnah.

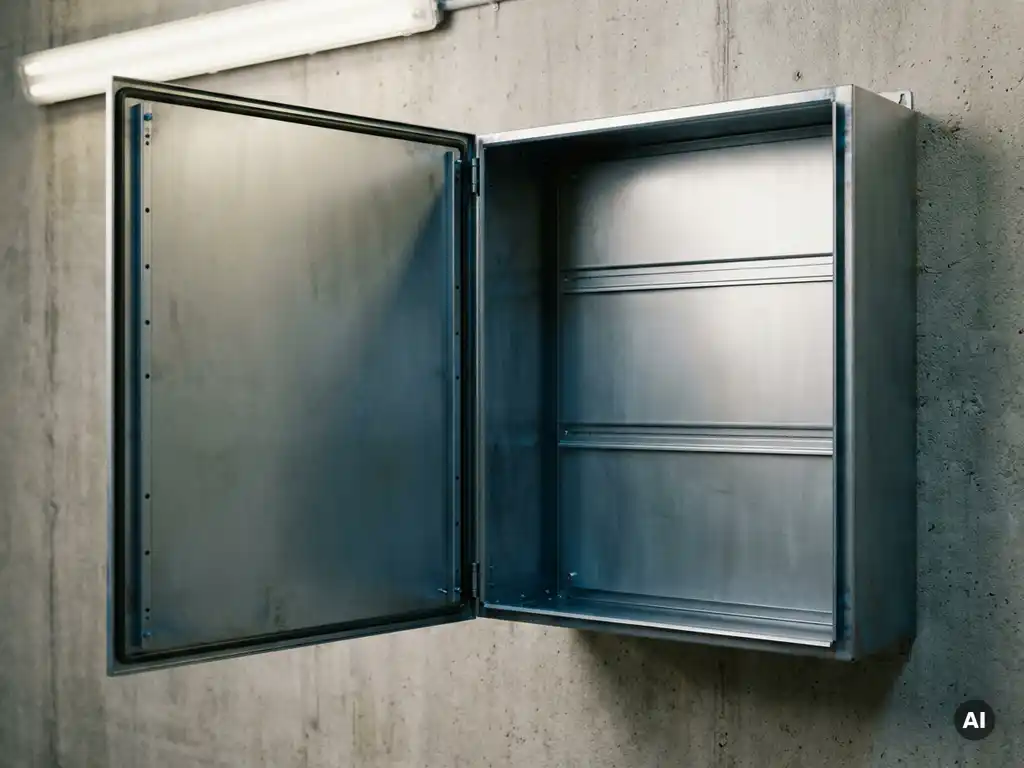

Welche Faktoren bestimmen die benötigte Schrankgröße?

Die benötigte Schrankgröße hängt in erster Linie von der Anzahl und den Abmessungen der einzubauenden Komponenten, dem erforderlichen Verdrahtungsraum, der Montageart und den Umgebungsbedingungen ab. Wer diese vier Faktoren systematisch bewertet, vermeidet sowohl einen zu eng bemessenen Schrank als auch ein unnötig großes Gehäuse.

Im Einzelnen spielen folgende Aspekte eine Rolle:

Komponentenanzahl und -typen: Schütze, Klemmen, Netzteile, Steuerungen und Sicherungsautomaten belegen unterschiedlich viel Platz auf der Montageplatte.
Verdrahtungsraum: Kabelkanäle, Kabelführungen und Leitungsreserven benötigen erfahrungsgemäß deutlich mehr Fläche als die Komponenten selbst.
Wärmeentwicklung: Komponenten mit hoher Verlustleistung erfordern größere Abstände oder Lüftungsöffnungen, was den Platzbedarf erhöht.
Erweiterungsreserve: Für spätere Nachrüstungen sollten mindestens 20 bis 30 Prozent der Montagefläche freigehalten werden.
Einbauort: Platzverhältnisse an der Maschine oder Wand begrenzen die maximale Außenabmessung des Schranks.

Gerade im Wandschaltschrank für Maschinenbau-Einsatz wird die Erweiterungsreserve oft unterschätzt. Maschinen werden über ihre Lebensdauer häufig umgebaut oder erweitert, und ein zu knapp bemessener Schrank erzwingt dann einen teuren Austausch.

Wie berechnet man den Platzbedarf für Einbaukomponenten?

Den Platzbedarf berechnen Sie, indem Sie die Montagefläche aller Komponenten addieren, Kabelkanalbreiten hinzurechnen und das Ergebnis mit einem Zuschlagsfaktor von mindestens 1,3 multiplizieren. Als Ausgangsbasis dienen die Datenblattmaße der einzelnen Geräte sowie die Mindestabstände, die Hersteller für Wärmeabfuhr und Verdrahtung vorschreiben.

Eine bewährte Vorgehensweise in der Praxis:

Alle Komponenten mit Breite und Höhe in einer Stückliste erfassen.
Kabelkanäle horizontal und vertikal einplanen, typischerweise 40 bis 80 mm breit.
Herstellervorschriften zu Mindestabständen prüfen, insbesondere bei Frequenzumrichtern und Leistungsschaltern.
Gesamtfläche berechnen und mit Faktor 1,3 hochrechnen.
Ergebnis auf das nächstpassende Normmaß oder ein individuelles Maß übertragen.

Bei der Tiefe ist die Einbautiefe der tiefsten Komponente maßgeblich, zuzüglich mindestens 30 bis 50 mm für Verdrahtung hinter der Montageplatte. Türtiefe und Dichtungsrahmen kommen noch hinzu, weshalb die Außentiefe des Schranks stets größer ausfällt als die reine Komponententiefe.

Welche Normmaße gibt es bei Wandschaltschränken?

Wandschaltschränke orientieren sich an gängigen Rastermaßen, die sich in der Praxis etabliert haben: Typische Höhen liegen bei 300, 400, 500, 600, 800 und 1.000 mm, Breiten bei 300, 400, 500, 600 und 800 mm, Tiefen bei 150, 200, 250 und 300 mm. Diese Rastermaße sind jedoch keine verbindliche Norm, sondern Marktstandards der großen Hersteller.

Der Vorteil dieser Standardgrößen liegt in der schnellen Verfügbarkeit und oft günstigeren Stückkosten. Zubehör wie Montageplatten, Schwenkrahmen und Türverriegelungen ist auf diese Maße abgestimmt und leicht beschaffbar. Wer ein gängiges Maß trifft, profitiert außerdem davon, dass Konstruktionsunterlagen und Einbauzeichnungen häufig bereits vorhanden sind.

Allerdings bedeutet „Normmaß“ nicht automatisch „passend“: Wer einen Schrank mit 550 mm Breite benötigt, muss entweder auf 600 mm aufrunden und Platz verschenken oder eine Sonderanfertigung in Betracht ziehen.

Wann sind Sondermaße statt Normgrößen sinnvoll?

Sondermaße sind sinnvoll, wenn die verfügbare Einbaufläche an der Maschine oder Wand kein Standardgehäuse zulässt, wenn besondere Komponentenanordnungen eine abweichende Geometrie erfordern oder wenn Gewichts- und Platzvorgaben sehr eng sind. In diesen Fällen überwiegen die Vorteile einer maßgenauen Lösung die etwas längere Planungszeit.

Typische Situationen, in denen ein Wandschaltschrank Sondermaße bestellen die wirtschaftlichere Wahl ist:

Einbau in Maschinenverkleidungen mit festem Ausschnittmaß
Mehrere Schränke nebeneinander, bei denen ein einheitliches Gesamtbild gefordert ist
Spezifische Zertifizierungsanforderungen, etwa Bahnzulassungen, die besondere Gehäusegeometrien vorschreiben
Sehr flache Einbausituationen, die mit Standardtiefen nicht realisierbar sind
Edelstahlausführungen für Hygienebereiche mit abgerundeten Ecken oder besonderen Schweißnahtanforderungen

Entscheidend für die Wirtschaftlichkeit ist dabei die Lieferzeit: Wer bei einem Sondermaß wochenlang warten muss, verliert den Vorteil gegenüber einem Standardgehäuse mit nachträglichen Anpassungen schnell wieder.

Welche Schutzart beeinflusst die Wandschaltschrank-Abmessungen?

Die Schutzart beeinflusst die Abmessungen eines Wandschaltschranks direkt über die Dichtungskonstruktion, die Wandstärken und die Türgestaltung. Ein Gehäuse mit IP65 benötigt umlaufende Dichtungen, verstärkte Scharniere und dichte Kabelverschraubungen, was gegenüber einem IP54-Gehäuse zu etwas größeren Außenmaßen bei gleicher nutzbarer Innenabmessung führt.

Der Wandschaltschrank IP54 vs IP65 Unterschied zeigt sich konkret:

IP54: Schutz gegen Staub in begrenztem Maß und Spritzwasser aus allen Richtungen. Ausreichend für viele Maschinenumgebungen in Innenräumen. Dichtungsaufwand geringer, Konstruktion schlanker möglich.
IP65: Vollständiger Schutz gegen Staub und Strahlwasser. Erforderlich bei Reinigungsanlagen, im Freien oder in feuchten Produktionsumgebungen. Dichtungskonstruktion aufwendiger, Türverschlüsse müssen höhere Anpresskräfte erzeugen.
IP66 und höher: Schutz gegen starkes Strahlwasser oder kurzzeitiges Untertauchen. Führt zu deutlich massiveren Konstruktionen und erhöht Gewicht sowie Außenmaße spürbar.

Wer die Schutzart zu niedrig wählt, riskiert Ausfälle durch eindringende Feuchtigkeit oder Staub. Wer sie unnötig hoch ansetzt, zahlt mehr und erhält ein schwereres, größeres Gehäuse als nötig. Die Schutzart sollte deshalb frühzeitig im Konstruktionsprozess festgelegt werden, da sie die gesamte Maßplanung beeinflusst.

Wie wirkt sich die Montageart auf die Maßwahl aus?

Die Montageart bestimmt, welche Außenmaße überhaupt realisierbar sind und welche Zusatzkomponenten im Maß berücksichtigt werden müssen. Wandmontage, Mastmontage und Einbau in Maschinenverkleidungen stellen jeweils unterschiedliche Anforderungen an Befestigungspunkte, Zugänglichkeit und zulässiges Gewicht.

Bei der klassischen Wandmontage sind die Rückwand-Bohrungen und der Lochabstand maßgeblich. Schränke mit großer Breite oder Höhe benötigen mehr Befestigungspunkte, um Durchbiegung zu vermeiden. Die Wandbeschaffenheit begrenzt zudem das zulässige Gehäusegewicht.

Ein Wandschaltschrank mit Schwenkrahmen erfordert zusätzliche Tiefe, da der Schwenkrahmen beim Öffnen Raum vor dem Schrank benötigt. Dieser Platzbedarf muss bei der Montageplanung eingeplant werden, insbesondere wenn der Schrank in einem engen Gang oder neben anderen Anlagenteilen sitzt.

Bei Einbau in Maschinenverkleidungen gelten die Ausschnittmaße des Maschinenbauers als feste Vorgabe. Hier führt oft kein Weg an einem Sondermaß vorbei, da Standardgehäuse selten exakt passen. Die Befestigungsart, ob Flanschmontage, Schraubbefestigung von innen oder Klemmhalterung, beeinflusst dabei ebenfalls die erforderliche Mindestgröße des Gehäuses.

Wie Dessauer SG bei der Maßwahl für Wandschaltschränke unterstützt

Wir bei Dessauer SG haben mit dem DessaCompact ein Wandschaltschrank-Variantensystem entwickelt, das genau auf die beschriebenen Planungsanforderungen ausgerichtet ist. Statt Sie auf wenige Normgrößen zu beschränken, bieten wir Ihnen ein feingranulares Maßraster, das passgenaue Lösungen für nahezu jede Einbausituation ermöglicht.

Das DessaCompact-System bietet konkret:

Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm, Tiefen von 120 bis 400 mm in 5-mm-Stufen für maximale Passgenauigkeit
Ausführung in Stahlblech pulverbeschichtet RAL 7035 oder kundenspezifischen RAL-Farben sowie in Edelstahl
Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Ihrer Zeichnungsvorlage
Schutzarten bis IP66 durch doppelt abgekantete, umlaufende Dichtkante
Lieferzeit von 15 Werktagen für kundenindividuelle Schaltschränke, gegenüber 8 bis 12 Wochen bei vielen Wettbewerbern

Unsere Schweißtechnik und ein hochmoderner Maschinenpark ermöglichen uns dabei eine weitgehend interne Fertigung, die Qualitätskontrolle über den gesamten Prozess sicherstellt. Ob Sie einen Schaltschrank in einer Sondergröße benötigen oder eine Serie in Normmaßen planen: Unsere Ansprechpartner begleiten Sie von der ersten Maßvorgabe bis zur fertigen Lösung. Nehmen Sie Kontakt auf und schildern Sie uns Ihre Einbausituation, wir finden gemeinsam die passende Lösung.
