Wie vermeidet man Platzprobleme beim Einbau eines Wandschaltschranks?

Posted by: Dessauer
16 Okt. 2026

Platzprobleme beim Einbau eines Wandschaltschranks lassen sich vermeiden, indem Sie vor der Montage den tatsächlichen Platzbedarf sorgfältig berechnen, vorgeschriebene Mindestabstände einplanen und die Montageart gezielt auf die räumlichen Gegebenheiten abstimmen. Entscheidend ist dabei, nicht nur die Außenmaße des Gehäuses zu berücksichtigen, sondern auch Wartungszugänge, Kabeldurchführungen und Wärmeabfuhr. Die folgenden Fragen und Antworten führen Sie Schritt für Schritt durch eine praxisnahe Einbauplanung.

Welche Mindestabstände muss ein Wandschaltschrank einhalten?

Ein Wandschaltschrank muss in der Regel einen Mindestabstand von 200 mm zu angrenzenden Bauteilen, Wänden oder anderen Schränken einhalten, damit Tür, Kabeleinführungen und Lüftungsöffnungen ungehindert genutzt werden können. Für Schränke mit Wärmeentwicklung durch eingebaute Komponenten gilt häufig ein größerer Freiraum nach oben und zu den Seiten.

Konkret sollten Sie folgende Abstände bei der Einbauplanung berücksichtigen:

Seitlicher Abstand: Mindestens 150 bis 200 mm zu Wänden, Säulen oder benachbarten Schränken, damit die Tür vollständig geöffnet werden kann und Kabel seitlich geführt werden können.
Abstand nach oben: Mindestens 200 mm, um Kabelkanäle, Rohrleitungen oder Lüftungsöffnungen zugänglich zu halten.
Abstand nach unten: Mindestens 100 bis 150 mm, insbesondere wenn Kabeldurchführungen an der Unterseite vorgesehen sind.
Abstand zur Bedienseite: Gemäß DIN EN 60204 und den einschlägigen Normen für elektrische Anlagen mindestens 500 bis 700 mm Bedienungsfreiraum vor dem Schrank.

Diese Abstände sind keine bloßen Empfehlungen, sondern in vielen Fällen normativ vorgeschrieben oder durch Sicherheitsvorschriften der Berufsgenossenschaften vorgegeben. Wer sie bei der Wandschaltschrank-Installation ignoriert, riskiert nicht nur Wartungsprobleme, sondern auch die Abnahme durch den Elektriker oder den Betriebssicherheitsverantwortlichen.

Wie berechnet man den tatsächlichen Platzbedarf eines Wandschaltschranks?

Der tatsächliche Platzbedarf eines Wandschaltschranks ergibt sich aus den Außenmaßen des Gehäuses zuzüglich der erforderlichen Mindestabstände auf allen Seiten sowie dem Raum, der für Türöffnung, Kabelführung und Wartungszugang benötigt wird. Die Außenmaße allein reichen für eine zuverlässige Einbauplanung nicht aus.

Gehen Sie bei der Berechnung des Schaltschrankplatzbedarfs in folgenden Schritten vor:

Außenmaße ermitteln: Höhe, Breite und Tiefe des Wandschaltschranks aus dem Datenblatt entnehmen.
Mindestabstände addieren: Auf jeder Seite die normativen Abstände aufschlagen (siehe vorheriger Abschnitt).
Türöffnungsbereich einplanen: Prüfen Sie, ob die Tür nach links oder rechts aufschlägt und ob dieser Schwenkbereich frei bleibt.
Kabeleinführungen berücksichtigen: Planen Sie Raum für Kabelkanäle, Leerrohre oder Kabelbündel ein, die seitlich, oben oder unten aus dem Schrank herausgeführt werden.
Wärmeabfuhr einkalkulieren: Bei Schränken mit Wärmelast durch Frequenzumrichter, Transformatoren oder dichte Bestückung muss ausreichend Konvektionsraum vorhanden sein.

Ein häufiger Fehler bei der Einbauplanung ist, die Tiefe des Schranks zu unterschätzen. Wandschaltschränke mit 300 oder 400 mm Tiefe ragen entsprechend weit in den Raum hinein. In engen Anlagen oder Schaltanlagen mit Durchgangsverkehr kann das schnell zum Problem werden.

Was tun, wenn der verfügbare Einbauraum zu klein ist?

Wenn der verfügbare Einbauraum für einen Wandschaltschrank zu klein ist, gibt es vier praktische Lösungsansätze: den Standort wechseln, die Schrankkonfiguration aufteilen, die Tiefe durch flachere Bauformen reduzieren oder einen maßgefertigten Schrank mit exakt passenden Wandschaltschrankmaßen beauftragen.

Standort wechseln oder Einbausituation anpassen

Bevor Sie in eine Sonderlösung investieren, prüfen Sie, ob eine andere Wand, ein anderer Bereich der Anlage oder eine veränderte Ausrichtung des Schranks das Problem löst. Manchmal reicht es, den Schrank um 90 Grad versetzt zu montieren oder eine Tür mit geändertem Anschlag zu wählen.

Schrankkonfiguration aufteilen

Wenn ein einzelner Schrank zu groß ist, kann die Aufteilung auf zwei kleinere Wandschaltschränke die bessere Lösung sein. Anreihsysteme ermöglichen es, mehrere Schränke modular nebeneinander zu platzieren und elektrisch zu verbinden, ohne auf Schutzart oder Systemkonsistenz zu verzichten.

Flachere oder schmalere Bauformen wählen

Viele Hersteller bieten Wandschaltschränke in gestuften Tiefen an. Ein Schrank mit 120 oder 150 mm Tiefe statt 300 mm kann in beengten Verhältnissen den entscheidenden Unterschied machen, sofern die einzubauenden Komponenten diese flachere Bauform zulassen.

Welche Montageart spart am meisten Platz bei einem Wandschaltschrank?

Die platzsparendste Montageart für einen Wandschaltschrank ist die bündige Wandmontage mit Unterputz-Kabelführung. Sie reduziert den Raumeingriff auf die reine Gehäusetiefe, ohne zusätzliche Kabelkanäle oder Kabelpritschen vor der Wand zu benötigen. Wo das nicht möglich ist, spart eine Deckenmontage oder eine Montage in Nischen erheblich Bodenfläche.

In der Praxis stehen folgende Montagearten zur Verfügung:

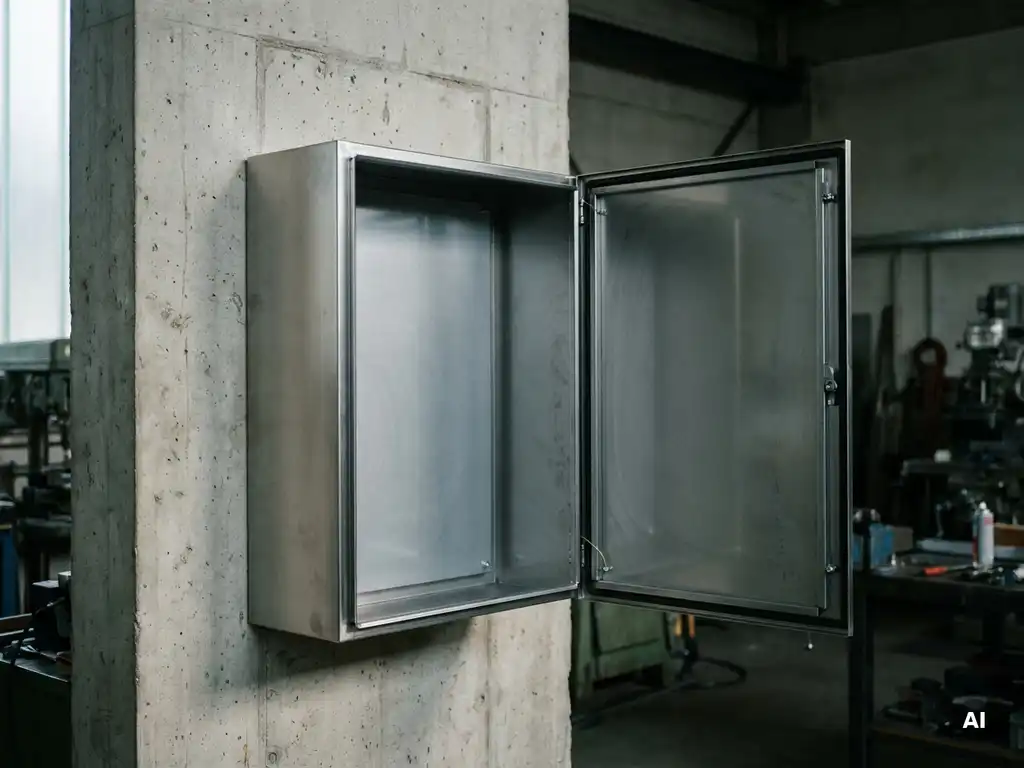

Direktmontage an der Wand: Der Schrank wird flach an die Wand geschraubt. Platzsparend, aber Kabel müssen außen geführt werden, wenn keine Unterputzleitungen vorhanden sind.
Montage auf Konsolen oder Tragschienen: Ermöglicht eine höhenverstellbare Positionierung und erleichtert die Unterfahrbarkeit mit Flurförderzeugen, benötigt aber etwas mehr Tiefe.
Einbau in Nischen oder Schaltschranknischen: Maximale Platzersparnis, da der Schrank vollständig in die Wand integriert wird. Setzt bauliche Vorbereitung voraus.
Deckenmontage: Sinnvoll in Bereichen mit wenig Wandfläche, aber ausreichend Raumhöhe. Eignet sich vor allem für leichtere Schränke mit geringer Bestückungsdichte.

Welche Montageart die richtige ist, hängt von der Gebäudestruktur, dem Gewicht des bestückten Schranks und den Anforderungen an die Zugänglichkeit ab. Die Rückseite des Gehäuses sollte in jedem Fall eine ausreichende Anzahl von Befestigungspunkten bieten, um das Gewicht sicher aufzunehmen.

Wann ist ein individuell gefertigter Wandschaltschrank die bessere Wahl?

Ein individuell gefertigter Wandschaltschrank ist dann die bessere Wahl, wenn Standardmaße nicht in den verfügbaren Einbauraum passen, besondere Schutzanforderungen gelten oder die Bestückung spezifische Ausbrüche, Gewindepositionen oder Oberflächeneigenschaften erfordert, die ein Serienprodukt nicht bieten kann.

Typische Situationen, in denen ein maßgefertigter Schrank sinnvoll ist:

Der Einbauraum hat ungewöhnliche Abmessungen, zum Beispiel durch schräge Wände, Rohrdurchführungen oder vorhandene Einbauten.
Die einzubauenden Komponenten erfordern eine spezifische Anordnung von Ausbrüchen, Lüftungskiemen oder Kabeldurchführungen.
Es gelten besondere Anforderungen an die Schutzart, das Material (zum Beispiel Edelstahl für Lebensmittel- oder Medizintechnik) oder die Oberflächenbeschichtung.
Zertifizierungen wie eine Bahnzulassung oder Anforderungen aus der Umwelttechnik lassen sich mit Standardprodukten nicht erfüllen.
Ästhetische Anforderungen, etwa eine kundenspezifische RAL-Farbe oder ein integriertes Firmendesign, sind gefordert.

Ein häufiges Vorurteil ist, dass individuelle Schränke grundsätzlich lange Lieferzeiten bedeuten. Das stimmt bei vielen Anbietern, ist aber kein Naturgesetz. Entscheidend ist, ob der Hersteller über ein ausgereiftes Variantensystem und eine weitgehend interne Fertigung verfügt, die eine schnelle Umsetzung auch bei Sondermaßen ermöglicht.

Wie wir bei Dessauer bei der Einbauplanung helfen

Platzprobleme beim Wandschaltschrank-Einbauen sind eines der häufigsten Themen, mit denen Techniker und Einkäufer zu uns kommen. Unser DessaCompact-System wurde genau für diese Situation entwickelt: Wandschaltschränke in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen abstufbar. Das erlaubt eine passgenaue Integration auch in beengte oder ungewöhnliche Einbausituationen.

Was uns dabei von Standardanbietern unterscheidet:

Maßgenaue Fertigung in 5-mm-Stufen für eine optimale Ausnutzung des verfügbaren Einbauraums
Individuelle Ausbrüche, Bohrungen und Lüftungskiemen nach Zeichnungsvorlage, direkt ab Werk
Materialwahl zwischen Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben und Edelstahl
Lieferzeit von 15 Tagen für kundenindividuelle Schränke, während der Branchendurchschnitt bei 8 bis 12 Wochen liegt
Zertifiziertes Qualitätsmanagementsystem und weitgehend interne Fertigung für maximale Termintreue

Wenn Sie wissen möchten, welche Lösung für Ihre konkrete Einbausituation passt, sprechen Sie direkt mit unseren Spezialisten. Unsere Ansprechpartner helfen Ihnen, den Platzbedarf zu klären und den richtigen Schrank für Ihr Projekt zu definieren, ohne lange Wartezeiten und ohne Kompromisse bei der Schutzwirkung.
