Wie funktioniert ein Wandschaltschrank im Maschinenbau?

Posted by: Dessauer
10 Sep. 2026

Ein Wandschaltschrank dient im Maschinenbau als wandmontiertes Gehäuse zur Aufnahme elektrischer und elektronischer Steuerungskomponenten. Er schützt diese Komponenten vor Staub, Feuchtigkeit, mechanischen Einwirkungen und unbefugtem Zugriff. Je nach Einsatzumgebung, Schutzanforderung und verfügbarem Platz unterscheiden sich Ausführung, Material und Ausstattung erheblich. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Funktion, Aufbau und Auswahl von Wandschaltschränken im industriellen Umfeld.

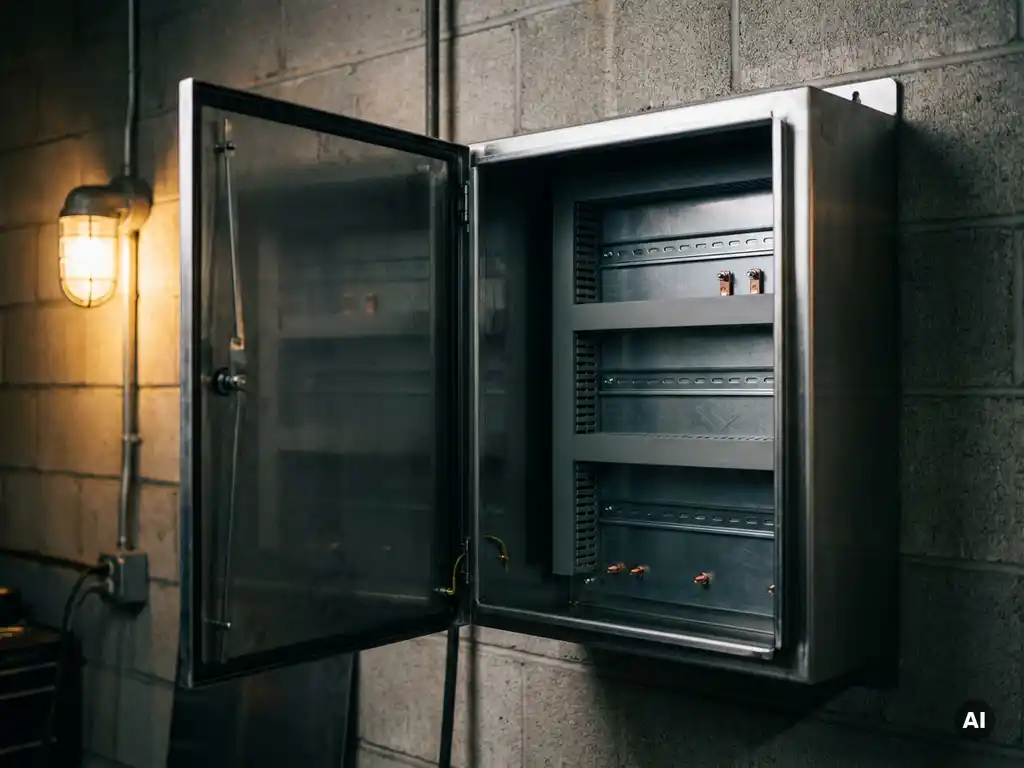

Wo wird ein Wandschaltschrank im Maschinenbau eingesetzt?

Wandschaltschränke werden im Maschinenbau überall dort eingesetzt, wo Steuerungs- und Elektrotechnik platzsparend und geschützt untergebracht werden müssen, ohne eine eigenständige Standlösung zu rechtfertigen. Sie werden direkt an Wänden, Maschinenrahmen oder Schaltschrankträgern montiert und eignen sich besonders für dezentrale Steuerungskonzepte in Produktionsanlagen.

Typische Einsatzbereiche sind Fertigungslinien, Verpackungsmaschinen, Fördertechnik, Prüfstände und Sondermaschinen. Auch in der Umwelttechnik, Medizintechnik und Elektromobilität kommen Wandschaltschränke zum Einsatz, wenn kompakte Abmessungen bei gleichzeitig hoher Schutzwirkung gefordert sind. Entscheidend ist dabei häufig nicht nur der Platzbedarf, sondern auch die Nähe der Steuerungseinheit zum jeweiligen Maschinenteil, um Leitungslängen zu minimieren und Reaktionszeiten zu verkürzen.

Gegenüber Standschränken bieten Wandschaltschränke Vorteile in beengten Einbausituationen. Sie lassen sich flexibel positionieren, sind in der Regel kostengünstiger und erfordern keine Bodenfläche. Für größere Steuerungsaufgaben oder umfangreiche Verdrahtungen stoßen sie jedoch an ihre Grenzen.

Welche Komponenten befinden sich typischerweise in einem Wandschaltschrank?

Ein Wandschaltschrank enthält typischerweise Komponenten zur Energieverteilung, Steuerung und Absicherung elektrischer Verbraucher. Dazu gehören Leistungsschalter, Sicherungsautomaten, Schütze, Klemmenleisten, Netzteile, Steuerungsmodule sowie Kommunikationseinheiten wie Feldbusmodule oder Ethernet-Switches.

Die genaue Bestückung hängt von der Aufgabe der Anlage ab. Im einfachsten Fall übernimmt ein Wandschaltschrank lediglich die lokale Absicherung und Verteilung von Strom. In komplexeren Anwendungen beherbergt er eine vollständige SPS-Steuerung inklusive Ein- und Ausgabemodule, Frequenzumrichter und HMI-Schnittstellen.

Zur mechanischen Organisation des Innenraums werden Montageplatte, Kabelkanäle, Tragschienen (DIN-Schienen) und bei Bedarf ein Schwenkrahmen verwendet. Ein Wandschaltschrank mit Schwenkrahmen ermöglicht es, die Montageplatte nach vorne zu klappen, was die Verdrahtung und Wartung erheblich erleichtert, besonders wenn der Schrank tief in einer Anlage verbaut ist. Lüftungsschlitze oder aktive Kühleinheiten ergänzen die Ausstattung, wenn die Verlustleistung der verbauten Komponenten entsprechend hoch ist.

Was bedeuten IP-Schutzklassen bei Wandschaltschränken?

Die IP-Schutzklasse (Ingress Protection) gibt an, wie gut ein Wandschaltschrank gegen das Eindringen von Fremdkörpern und Wasser geschützt ist. Die zweistellige Kennzahl beschreibt zuerst den Staubschutz (erste Ziffer, 0 bis 6) und dann den Wasserschutz (zweite Ziffer, 0 bis 9). Im Maschinenbau sind IP54 und IP65 die am häufigsten geforderten Schutzgrade.

Wandschaltschrank IP54 vs. IP65: Der Unterschied

IP54 bedeutet: Schutz gegen Staub in schädlicher Menge (nicht vollständig staubdicht) und Schutz gegen Spritzwasser aus allen Richtungen. Dieser Schutzgrad reicht für viele Produktionsumgebungen aus, in denen kein direkter Wasserstrahl auf das Gehäuse trifft.

IP65 bedeutet: vollständige Staubdichtheit und Schutz gegen Strahlwasser aus jeder Richtung. Dieser Schutzgrad ist erforderlich, wenn der Schrank regelmäßig Reinigungsprozessen mit einem Wasserschlauch ausgesetzt ist, etwa in der Lebensmittelindustrie oder in Nassbereichen der Fertigung.

Welche Schutzklasse ist die richtige?

Die Wahl des richtigen Schutzgrades hängt von der tatsächlichen Umgebungsbelastung ab. Staub, Späne, Öldämpfe, Reinigungsintervalle und die Nähe zu Wasserquellen sind entscheidende Faktoren. Ein zu niedrig gewählter Schutzgrad gefährdet die Betriebssicherheit; ein unnötig hoher Schutzgrad erhöht Kosten und Gewicht ohne Mehrwert. Als Wandschaltschrank IP54 Hersteller in Deutschland gefertigte Lösungen decken den Standardbedarf der meisten Maschinenbauanwendungen zuverlässig ab.

Welche Materialien werden für Wandschaltschränke verwendet?

Wandschaltschränke werden überwiegend aus Stahlblech oder Edelstahl gefertigt. Die Materialwahl beeinflusst Korrosionsbeständigkeit, Gewicht, Verarbeitbarkeit und Kosten erheblich. Für die meisten industriellen Anwendungen ist pulverbeschichtetes Stahlblech die wirtschaftlich sinnvollste Lösung.

Wandschaltschrank Edelstahl vs. Stahlblech

Stahlblech ist das Standardmaterial im Schaltschrankbau. Es lässt sich gut umformen, schweißen und beschichten. Eine Pulverbeschichtung in RAL 7035 (Lichtgrau) ist die verbreitetste Oberflächenbehandlung und bietet ausreichenden Korrosionsschutz für Innen- und viele Außenanwendungen. Auf Wunsch sind auch andere RAL-Farben oder eine Grundierung für die Nachlackierung möglich.

Edelstahl kommt zum Einsatz, wenn erhöhte Anforderungen an Korrosionsbeständigkeit bestehen, zum Beispiel in der Lebensmittelindustrie, Pharmazie oder bei aggressiven Reinigungsmitteln. Edelstahl ist schwerer zu bearbeiten und teurer, bietet jedoch eine deutlich längere Lebensdauer unter chemischer Belastung. Ein Wandschaltschrank aus Edelstahl ist in diesen Umgebungen keine Luxuslösung, sondern eine wirtschaftlich begründete Entscheidung.

Aluminium wird im Schaltschrankbau seltener eingesetzt, findet aber Verwendung, wenn geringes Gewicht eine Rolle spielt, etwa bei mobilen Anwendungen oder im Fahrzeugbau.

Wann reicht ein Standardschrank nicht aus und wann ist eine Sonderlösung nötig?

Ein Standardschrank reicht nicht aus, wenn die geforderten Abmessungen, Schutzgrade, Materialien oder funktionalen Merkmale außerhalb des Portfolios gängiger Serienprodukte liegen. Sobald spezifische Einbausituationen, Zertifizierungsanforderungen oder individuelle Ausbrüche und Bohrungen notwendig sind, ist eine kundenspezifische Lösung die richtige Wahl.

Konkrete Situationen, in denen ein Standardschrank an Grenzen stößt:

Platzverhältnisse erfordern Sondermaße, die im Standardprogramm nicht verfügbar sind
Die Anlage erfordert spezifische Kabeldurchführungen, Lüftungsschlitze oder Gewindeschweißbolzen nach Zeichnung
Branchenspezifische Zulassungen wie Bahnzulassungen oder Ex-Schutz sind gefordert
Das Design muss in ein übergeordnetes Maschinendesign integriert werden, zum Beispiel hinsichtlich Farbe oder Oberfläche
Ein Schwenkrahmen oder ein spezielles Verschlusssystem ist funktional notwendig

In der Praxis entscheiden viele Techniker und Entwickler früh im Projektprozess, ob ein Serienprodukt ausreicht oder ob eine individuelle Fertigung notwendig ist. Lange Wartezeiten bei Sonderlösungen gelten in der Branche als bekanntes Problem. Wer Wandschaltschränke in Sondermaßen bestellen möchte, sollte daher gezielt nach Herstellern suchen, die kurze Durchlaufzeiten durch eine weitgehend interne Fertigung sicherstellen können.

Welche Normen und Zulassungen gelten für Wandschaltschränke im Maschinenbau?

Wandschaltschränke im Maschinenbau müssen in der Regel den Anforderungen der DIN EN 62208 (Leergehäuse für Niederspannungs-Schaltgerätekombinationen) sowie der DIN EN 60529 (IP-Schutzarten) entsprechen. Darüber hinaus gelten je nach Einsatzbereich weitere Normen und branchenspezifische Zulassungen.

Relevante Normen und Regelwerke im Überblick:

DIN EN 62208: Grundnorm für Leergehäuse, regelt mechanische Festigkeit, Schutzgrad und Materialeigenschaften
DIN EN 60529: Klassifizierung der IP-Schutzarten
DIN EN 61439: Gilt für Schaltgerätekombinationen, also für bestückte Schaltschränke als Gesamtsystem
EMV-Richtlinie (2014/30/EU): Relevant bei elektromagnetischer Verträglichkeit, besonders bei Frequenzumrichtern oder sensiblen Steuerungen
Maschinenrichtlinie / Maschinenverordnung: Schaltschränke als Teil einer Maschine unterliegen den Anforderungen der europäischen Maschinengesetzgebung

Für spezifische Branchen kommen weitere Anforderungen hinzu. Im Bahnbereich gelten zum Beispiel die Normen der EN 50155-Reihe für elektronische Ausrüstungen in Schienenfahrzeugen. In der Medizintechnik sind die Anforderungen der IEC 60601-Reihe zu beachten. Wer Schaltschränke für den Export in Nicht-EU-Märkte fertigt, muss zusätzlich nationale Zulassungen wie UL-Listings für den nordamerikanischen Markt berücksichtigen.

Wie Dessauer SG bei Wandschaltschränken unterstützt

Wir bei Dessauer SG entwickeln und fertigen Wandschaltschränke, die auf die konkreten Anforderungen unserer Kunden aus dem Maschinen- und Anlagenbau zugeschnitten sind. Unser DessaCompact-Variantensystem bietet Abmessungen von 300 bis 1.200 mm in Höhe und Breite sowie 120 bis 400 mm Tiefe, jeweils in 5-mm-Stufen. Das ermöglicht eine passgenaue Integration ohne Kompromisse.

Was uns von Standardanbietern unterscheidet:

Individuelle Maße in 5-mm-Stufen statt Einschränkung auf Katalogabmessungen
Ausführung in Stahlblech oder Edelstahl, pulverbeschichtet in RAL-Wunschfarbe oder mit Grundierung
Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Zeichnungsvorlage
Optionaler Schwenkrahmen und individuelle Verschlusssysteme
Lieferzeit von 15 Tagen für kundenindividuelle Lösungen, während Wettbewerber häufig 8 bis 12 Wochen benötigen
Zertifiziertes Qualitätsmanagementsystem und weitgehend interne Fertigung für maximale Termintreue

Ob Sie einen einzelnen Wandschaltschrank in Sondermaßen benötigen oder eine Serienfertigung planen: Unsere Ansprechpartner bei Dessauer SG stehen Ihnen für eine technische Beratung zur Verfügung. Sprechen Sie uns an und schildern Sie Ihre Anforderungen, damit wir gemeinsam die passende Lösung entwickeln können.
