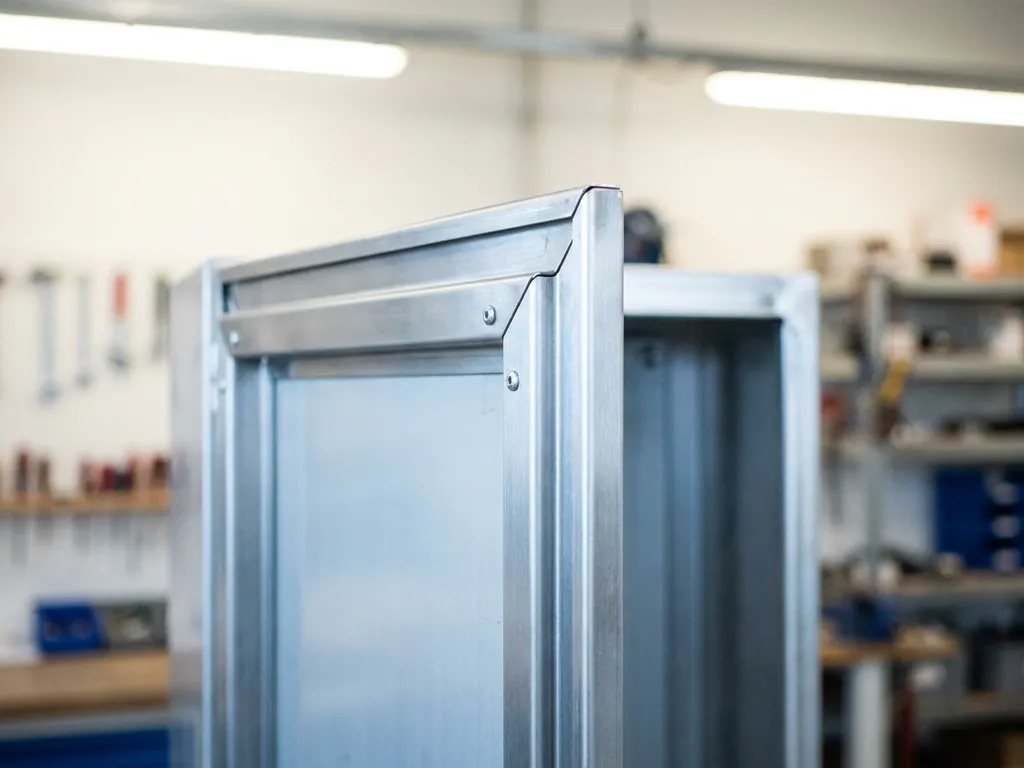

Eine doppelt abgekantete Dichtkante beim Schaltschrank ist eine umlaufende Falzgeometrie an der Gehäuseöffnung, bei der das Blech zweifach gebogen wird, sodass eine mehrstufige Dichtfläche entsteht. Diese Konstruktion verhindert das Eindringen von Wasser, Staub und Schmutz zuverlässiger als eine einfache Abkantung, weil Feuchtigkeit keinen direkten Weg ins Gehäuseinnere findet. Die folgenden Abschnitte beantworten die wichtigsten technischen Fragen rund um dieses Konstruktionsmerkmal.
Wie unterscheidet sich eine doppelte Abkantung von einer einfachen Dichtkante?
Bei einer einfachen Dichtkante wird das Blech einmal umgebogen, sodass eine einzelne Anlagefläche für die Türdichtung entsteht. Eine doppelte Abkantung hingegen erzeugt durch zwei aufeinanderfolgende Biegungen eine gestufte Kante, die das Dichtprofil in zwei Ebenen anpresst und damit den Eindringpfad für Feuchtigkeit und Partikel erheblich verlängert.
In der Praxis bedeutet das: Wasser, das die erste Dichtlinie überwindet, trifft auf eine zweite Barriere, bevor es ins Gehäuseinnere gelangen könnte. Dieses Labyrinthprinzip erhöht die Dichtwirkung ohne zusätzliche Bauteile. Gleichzeitig versteift die doppelte Abkantung die Gehäuseöffnung mechanisch, was Verzug an der Türflanke unter thermischer Belastung reduziert. Für Anwendungen, bei denen Spritzwasser, Reinigungsmittel oder Stäube auftreten, ist dieser konstruktive Unterschied entscheidend für die Langzeitdichtheit.
Welche Schutzarten ermöglicht eine doppelt abgekantete Dichtkante?
Eine doppelt abgekantete Dichtkante ist die konstruktive Voraussetzung, um die Schutzarten IP54 und IP65 nach IEC 60529 zuverlässig zu erreichen. IP54 schützt vor allseitigem Spritzwasser und begrenztem Staubeintritt, IP65 vor Strahlwasser aus beliebiger Richtung und vollständigem Staubschutz. Welche Schutzart tatsächlich erreicht wird, hängt zusätzlich vom Dichtprofil und der Fertigungstoleranz ab.
Die doppelte Abkantung allein definiert die Schutzart nicht, sie schafft aber die geometrische Grundlage dafür. Erst in Kombination mit einem geeigneten Dichtprofil aus Schaumstoff oder Zellkautschuk, das gleichmäßig auf der gestuften Kante aufliegt, wird die geforderte Dichtklasse reproduzierbar erreicht. Für Umgebungen mit aggressiven Reinigungsmedien oder erhöhtem Spritzwasserdruck empfiehlt sich grundsätzlich IP65, da IP54 bei direktem Wasserstrahl keine ausreichende Barriere bietet. Die Wahl der Schutzart sollte daher bereits in der Konstruktionsphase festgelegt werden, bevor Gehäusemaße und Materialstärken definiert werden.
Aus welchen Materialien wird die Dichtkante gefertigt?
Die Dichtkante selbst ist ein integraler Bestandteil des Gehäuseblechs und wird aus demselben Material gefertigt wie das Gehäuse: typischerweise kaltgewalztes Stahlblech, verzinktes Stahlblech oder Edelstahl. Das eigentliche Dichtprofil, das auf der Abkantung aufliegt, besteht je nach Anforderung aus Zellkautschuk, EPDM oder Polyurethanschaum.
Stahlblech und Edelstahl im Vergleich
Kaltgewalztes Stahlblech ist der Standardwerkstoff für Schaltschrankgehäuse in Industrieumgebungen ohne erhöhte Korrosionsbelastung. Es lässt sich präzise abkanten, ist gut schweißbar und wird nach der Fertigung pulverbeschichtet, was die Oberfläche vor Korrosion schützt. Edelstahl kommt dort zum Einsatz, wo chemische Beständigkeit, Hygieneanforderungen oder aggressive Umgebungsbedingungen vorliegen, etwa in der Lebensmittelindustrie oder im Außenbereich ohne zusätzlichen Witterungsschutz.
Anforderungen an das Dichtprofil
Das aufgeklebte oder eingelegte Dichtprofil muss dauerhaft elastisch bleiben, da es unter Türschlusskraft komprimiert wird und sich bei Temperaturwechseln ausdehnt und zusammenzieht. EPDM-Profile sind besonders UV- und ozonbeständig, Zellkautschuk bietet gute Komprimierbarkeit bei geringen Schließkräften. Polyurethanschaum wird häufig dort eingesetzt, wo eine sehr gleichmäßige Anlage auf der gestuften Dichtkante gefordert ist, weil er sich gut an Unebenheiten anpasst.
Wann ist eine doppelt abgekantete Dichtkante der einfachen Ausführung vorzuziehen?
Eine doppelt abgekantete Dichtkante ist der einfachen Ausführung immer dann vorzuziehen, wenn Schutzklassen ab IP54 gefordert sind, wenn das Gehäuse Spritzwasser, Reinigungsvorgängen oder staubintensiven Umgebungen ausgesetzt ist oder wenn eine hohe mechanische Steifigkeit der Gehäuseöffnung erforderlich ist. Für trockene Innenräume ohne Staubeintritt kann eine einfache Abkantung ausreichen.
Konkrete Anwendungsfälle, in denen die doppelte Ausführung klar überlegen ist:
- Maschinengehäuse in der Produktion, wo Kühlschmierstoff oder Reinigungswasser auftreten
- Wandschaltschränke im Außenbereich oder in Gebäuden mit hoher Luftfeuchtigkeit
- Anlagen in der Lebensmittel- oder Pharmaindustrie mit regelmäßiger Nassreinigung
- Gehäuse, die über lange Zeiträume wartungsarm betrieben werden sollen
- Applikationen mit zertifizierten Schutzanforderungen, etwa Bahnzulassungen
In diesen Situationen amortisiert sich der etwas höhere Fertigungsaufwand der doppelten Abkantung schnell, weil Ausfälle durch Feuchtigkeit oder Staubeintritt in der Elektronik weitaus kostenintensiver sind als die Differenz beim Gehäusepreis.
Wie beeinflusst die Fertigungsgenauigkeit die Dichtwirkung?
Die Fertigungsgenauigkeit ist der entscheidende Faktor dafür, ob eine doppelt abgekantete Dichtkante ihre theoretische Schutzwirkung auch in der Praxis erreicht. Toleranzabweichungen beim Abkanten von mehr als wenigen Zehntel Millimetern führen dazu, dass das Dichtprofil ungleichmäßig angedrückt wird und lokale Undichtigkeiten entstehen.
Moderne CNC-gesteuerte Abkantpressen arbeiten mit Wiederholgenauigkeiten im Bereich von 0,1 mm und darunter, was für eine gleichmäßige Dichtanlage über die gesamte Türperipherie ausreichend ist. Kritisch wird es bei langen Gehäusen mit großen Türflächen, weil sich geringe Blechverzüge über die Länge aufsummieren. Hier sind präzise Schweißvorrichtungen und eine definierte Abfolge der Fertigungsschritte notwendig, um Verzug zu minimieren. Qualitätsrelevant ist zudem die Winkelgenauigkeit der Abkantung: Weicht der Biegewinkel von der Sollgeometrie ab, liegt das Dichtprofil schräg auf und verliert Anpresskraft. Ein hochmoderner Maschinenpark mit regelmäßig kalibrierten Werkzeugen ist deshalb keine Selbstverständlichkeit, sondern eine direkte Qualitätsvoraussetzung für zuverlässige Schutzklassen.
Welche Prüfverfahren bestätigen die Dichtheit eines Schaltschranks?
Die Dichtheit eines Schaltschranks wird nach IEC 60529 durch genormte Prüfverfahren bestätigt, die je nach Schutzart unterschiedliche Testbedingungen vorsehen. Für IP54 wird ein Spritzwassertest mit rotierender Düse durchgeführt, für IP65 ein Strahlwassertest mit definiertem Druck und Abstand. Beide Prüfungen müssen ohne Eindringen von Wasser ins Gehäuseinnere bestanden werden.
Staubschutzprüfung
Der Schutz gegen Staubeintritt wird in einer Staubkammer geprüft, in der fein verteilter Talkumstaub für eine definierte Zeit zirkuliert. Nach der Prüfung wird das Gehäuseinnere auf Staubablagerungen untersucht. IP5X erlaubt begrenzten Staubeintritt, sofern die Funktion nicht beeinträchtigt wird. IP6X fordert vollständigen Staubschutz ohne jeglichen Eintritt.
Druckdifferenzprüfung und Sichtprüfung
Ergänzend zu den Normprüfungen setzen viele Hersteller interne Qualitätsprüfungen ein, darunter einfache Druckdifferenzmessungen, bei denen ein leichter Überdruck im Gehäuse erzeugt wird und der Druckabfall über die Zeit gemessen wird. Auch eine visuelle Kontrolle der Dichtanlage mit Prüfmitteln wie Lichtspaltmessungen gibt Aufschluss über Gleichmäßigkeit und Anpresskraft des Dichtprofils. Diese Zwischenprüfungen im Fertigungsprozess ergänzen die normative Abschlussprüfung und erhöhen die Prozesssicherheit.
Wie Dessauer SG bei doppelt abgekanteten Dichtkanten unterstützt
Unsere Wandschaltschränke der Produktlinie DessaCompact werden mit einer umlaufenden, doppelt abgekanteten Dichtkante gefertigt, die zuverlässig die Grundlage für Schutzarten wie IP54 und IP65 bildet. Die Gehäuse entstehen vollständig in unserer eigenen Fertigung, was uns direkte Kontrolle über jede Fertigungsstufe gibt, von der Abkantung bis zur Pulverbeschichtung.
Was wir konkret bieten:
- Wandschaltschränke in Sondermaßen: Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen
- Ausführung in Stahlblech mit Pulverbeschichtung in kundenspezifischen RAL-Farben oder in Edelstahl
- Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Zeichnungsvorlage
- Zertifiziertes Qualitätsmanagementsystem für reproduzierbar hohe Fertigungsqualität
- Lieferzeit von 15 Tagen für kundenindividuelle Schaltschränke, während der Wettbewerb typischerweise 8 bis 12 Wochen benötigt
Wenn Sie konkrete Anforderungen an Schutzart, Maße oder Materialausführung haben, sprechen Sie uns direkt an. Unsere Ansprechpartner klären mit Ihnen die technischen Details und erstellen Ihnen ein passgenaues Angebot, ohne lange Wartezeiten.
