Das richtige Verschlusssystem für einen Schaltschrank wählt man anhand von drei Kernkriterien: dem geforderten Schutzgrad (IP-Klasse), den Anforderungen an die Zugangssteuerung sowie dem Format und der Einbausituation des Gehäuses. Wer diese Parameter kennt, kann zwischen Einpunkt- und Mehrpunktverschlüssen, Schwenkhebeln, Schlüsselschaltern und Sonderlösungen gezielt abwägen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um die Verschlusswahl systematisch.
Welche Arten von Verschlusssystemen gibt es für Schaltschränke?
Für Schaltschränke stehen im Wesentlichen vier Verschlusskategorien zur Verfügung: der Einpunktverschluss, der Mehrpunktverschluss, der Schwenkhebelverschluss sowie Schloss- und Schließzylindersysteme. Welche Variante sinnvoll ist, hängt von Schutzgrad, Zugangshäufigkeit und Sicherheitsanforderungen ab.
- Einpunktverschluss: Ein einzelner Verriegelungspunkt, meist mittig in der Tür. Einfach, kostengünstig, für kleinere Gehäuse mit moderaten Schutzanforderungen geeignet.
- Mehrpunktverschluss: Mehrere Verriegelungspunkte entlang der Türkante, die durch einen zentralen Betätigungsmechanismus gleichzeitig schließen. Notwendig bei großen Türflächen oder hohen IP-Anforderungen.

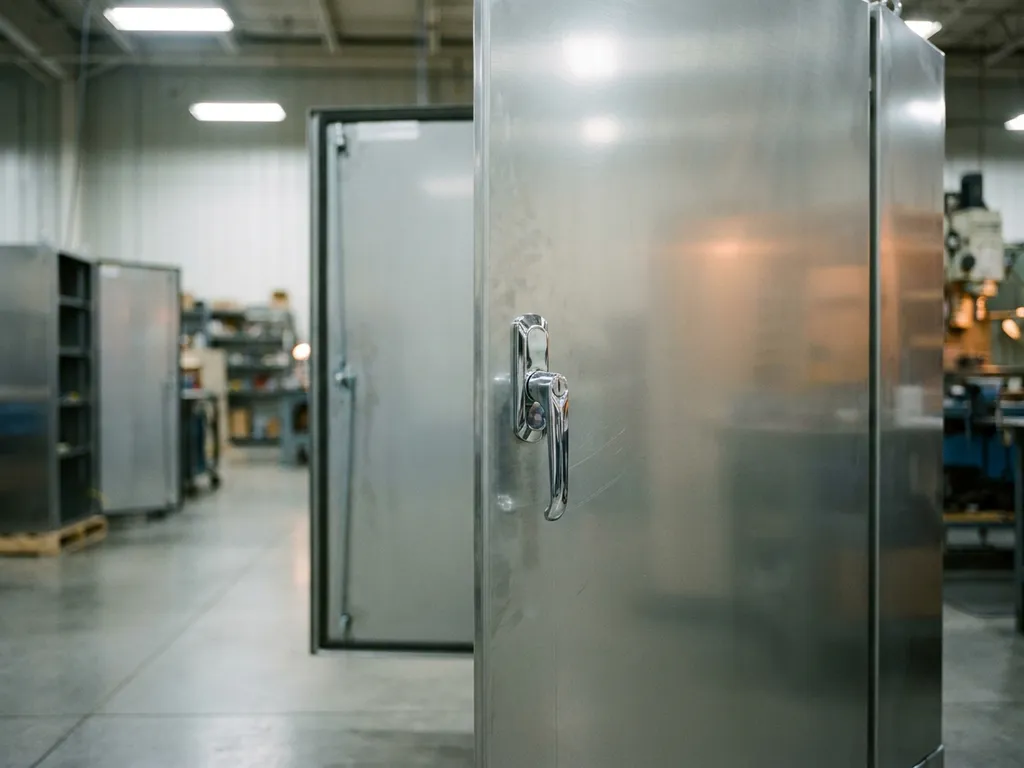

- Schwenkhebelverschluss: Kombiniert Öffnungsfunktion und Verriegelung in einem Bedienelement. Häufig bei Schaltschränken mit regelmäßigem Zugriff, da er schnell zu bedienen ist.
- Schloss- und Schließzylindersysteme: Sichern den Zugang gegen Unbefugte. Erhältlich mit Dreikant-, Vierkant- oder Profilzylindern sowie mit Gleichschließung für Schaltschrankparks.
In der Praxis werden diese Systeme häufig kombiniert: Ein Mehrpunktverschluss wird etwa mit einem Schließzylinder ausgestattet, um sowohl Dichtigkeit als auch Zugangskontrolle zu gewährleisten.
Welche Schutzanforderungen bestimmen die Wahl des Verschlusses?
Die Schutzart nach IP-Norm ist der wichtigste technische Parameter bei der Verschlusswahl. Ein Schaltschrank mit IP54 verlangt andere Dichteigenschaften als ein Gehäuse mit IP65 oder IP66. Der Verschluss muss sicherstellen, dass Tür und Rahmen die Dichtung gleichmäßig und dauerhaft zusammenpressen.
IP54 schützt gegen Staub und Spritzwasser aus allen Richtungen. Hier genügt oft ein gut ausgeführter Einpunktverschluss mit umlaufender Dichtung, sofern die Tür nicht zu groß ist. Ab IP65 und höher muss die Tür vollständig wasserdicht schließen. Das erfordert eine gleichmäßige Anpresskraft über die gesamte Türkante, was in der Regel nur ein Mehrpunktverschluss zuverlässig leisten kann.
Zusätzlich spielen Umgebungsbedingungen eine Rolle: In Bereichen mit chemischen Einflüssen, starken Vibrationen oder extremen Temperaturen müssen Verschlusswerkstoffe und Dichtungsmaterialien entsprechend ausgelegt sein. Edelstahlverschlüsse sind in aggressiven Umgebungen Stahlvarianten klar vorzuziehen. Wer mehr über den Unterschied zwischen den Schutzklassen erfahren möchte, findet unter Schaltschrank Schutzarten weiterführende Informationen.
Wann ist ein Mehrpunktverschluss einem Einpunktverschluss vorzuziehen?
Ein Mehrpunktverschluss ist einem Einpunktverschluss vorzuziehen, sobald die Türfläche groß ist, hohe Schutzgrade gefordert werden oder die Tür starken mechanischen Belastungen ausgesetzt ist. Als Faustformel gilt: Ab einer Türhöhe von etwa 800 mm oder bei IP65 und höher sollte ein Mehrpunktverschluss in Betracht gezogen werden.
Bei einem Einpunktverschluss wirkt die Anpresskraft nur im Bereich des Verriegelungspunkts. Bei größeren Türen entstehen dadurch an den Ecken und Kanten Lücken in der Dichtung. Ein Mehrpunktverschluss verteilt die Schließkraft gleichmäßig und verhindert, dass sich die Tür unter Druck oder bei Temperaturschwankungen verzieht.
Auch im Maschinenbau, wo Schaltschränke Vibrationen ausgesetzt sind, empfiehlt sich der Mehrpunktverschluss: Er hält die Tür auch unter dynamischer Belastung sicher geschlossen und reduziert die Gefahr, dass sich die Verriegelung durch Erschütterungen selbsttätig löst.
Welche Rolle spielt die Zugangssteuerung bei der Verschlusswahl?
Die Zugangssteuerung bestimmt, wer den Schaltschrank öffnen darf und wie der Zugang dokumentiert oder überwacht wird. Sie beeinflusst die Wahl des Schließsystems direkt: Soll der Zugang nur für autorisiertes Personal möglich sein, ist ein Schloss mit Schließzylinder oder ein elektronisches Zugangssystem erforderlich.
In industriellen Umgebungen sind Gleichschließsysteme verbreitet: Alle Schaltschränke einer Anlage lassen sich mit demselben Schlüssel öffnen, was den Betrieb vereinfacht. Alternativ bieten Hauptschlüsselsysteme abgestufte Zugriffsrechte, bei denen bestimmte Schlüssel nur ausgewählte Schränke öffnen.
Für sicherheitskritische Bereiche, etwa in der Medizintechnik oder bei Hochspannungsanlagen, kommen elektronische Verschlüsse mit Zutrittskontrolle, Protokollierung und Alarmfunktion zum Einsatz. Diese Systeme sind aufwendiger in der Integration, bieten aber ein Höchstmaß an Nachvollziehbarkeit und Schutz vor unbefugtem Zugriff.
Wie beeinflusst das Schaltschrankformat die Verschlussentscheidung?
Das Format des Schaltschranks, also Höhe, Breite und Tiefe, hat direkten Einfluss darauf, welcher Verschlusstyp mechanisch und funktional geeignet ist. Kleine Wandschaltschränke mit kompakten Abmessungen kommen mit einem Einpunktverschluss aus; bei großen Standgehäusen oder breiten Doppeltüren ist ein Mehrpunktverschluss technisch notwendig.
Bei Wandschaltschränken mit Höhen bis etwa 600 mm reicht ein zentral angeordneter Einpunktverschluss in der Regel aus, um eine gleichmäßige Dichtung sicherzustellen. Sobald die Höhe zunimmt, wächst auch das Risiko, dass sich die Tür in den Ecken leicht aufwölbt. Hier empfiehlt sich der Wechsel auf einen Drei- oder Vierpunktverschluss.
Breite Schränke mit zweiflügeligen Türen stellen eine eigene Herausforderung dar: Beide Türflügel müssen aufeinander abgestimmt schließen. Häufig wird ein Türflügel mit einem Stangenverschluss oben und unten fixiert, während der zweite über den Hauptverschluss gesichert wird. Die Tiefe des Gehäuses beeinflusst die Wahl weniger direkt, kann aber bei sehr flachen Wandgehäusen den Einbauraum für den Verschlussmechanismus einschränken.
Was sollte man bei Sonderlösungen und individuellen Verschlüssen beachten?
Individuelle Verschlusslösungen sind dann notwendig, wenn Standardsysteme die spezifischen Anforderungen eines Projekts nicht erfüllen. Das betrifft besondere Schutzgrade, ungewöhnliche Gehäusegeometrien, branchenspezifische Zertifizierungen oder gestalterische Vorgaben. Wer Sonderverschlüsse plant, sollte frühzeitig den Gehäusehersteller einbeziehen, da Tür, Dichtung und Verschluss konstruktiv aufeinander abgestimmt sein müssen.
Wichtige Punkte bei der Planung individueller Verschlüsse:
- Konstruktive Integration: Der Verschluss muss zur Türgeometrie, Wandstärke und Dichtungsführung passen. Nachträgliche Anpassungen sind aufwendig und teuer.
- Materialwahl: In korrosiven Umgebungen sind Edelstahlverschlüsse oder beschichtete Varianten erforderlich. Die Materialwahl des Verschlusses sollte der des Gehäuses entsprechen.
- Zertifizierungen: Bestimmte Branchen, etwa die Bahntechnik, verlangen Nachweise für die verwendeten Komponenten. Verschlüsse müssen dann entsprechend dokumentiert und zugelassen sein.
- Bedienbarkeit: Auch Sonderlösungen müssen ergonomisch sein. Schwenkhebel, Griffe und Betätigungskräfte sollten auf die tatsächlichen Nutzungsbedingungen abgestimmt werden.
- Wartung und Ersatzteilversorgung: Sonderverschlüsse sollten langfristig verfügbar oder ersetzbar sein. Proprietäre Lösungen können im Servicefall zum Problem werden.
Gerade bei Serienprojekten lohnt es sich, Verschlusssysteme frühzeitig zu standardisieren, um Einkauf und Wartung zu vereinfachen.
Wie Dessauer SG bei der Verschlusswahl für Wandschaltschränke unterstützt
Wir bei Dessauer SG fertigen Wandschaltschränke als individuelle Lösungen, bei denen Gehäuse, Dichtung und Verschlusssystem konstruktiv aufeinander abgestimmt sind. Mit unserem DessaCompact-Variantensystem bieten wir Ihnen Wandschaltschränke in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen. Verschlusssysteme werden dabei nach Ihren spezifischen Anforderungen ausgewählt und integriert:
- Einpunkt- und Mehrpunktverschlüsse passend zur Türgröße und geforderten IP-Klasse
- Individuelle Schließzylinder und Gleichschließsysteme für Anlagen mit mehreren Schränken
- Ausführungen in Stahlblech mit Pulverlackierung in RAL-Farben Ihrer Wahl oder in Edelstahl
- Ausbrüche, Bohrungen und Gewindeschweißbolzen nach Zeichnungsvorlage
- Lieferzeit von 15 Tagen für kundenindividuelle Schaltschränke, gegenüber 8 bis 12 Wochen beim Wettbewerb
Von der Konstruktion bis zur montagefertigen Lieferung begleiten wir Ihr Projekt aus einer Hand. Sprechen Sie uns an: Unsere Ansprechpartner beraten Sie konkret zu Ihrer Anforderung und erstellen Ihnen ein individuelles Angebot.
