Wie erkennt man früh, ob ein Wandschaltschrank zur Anlage passt?

Posted by: Dessauer
01 Okt. 2026

Ob ein Wandschaltschrank zur Anlage passt, lässt sich früh erkennen, wenn man drei zentrale Kriterien prüft: den verfügbaren Einbauraum, die elektrische und thermische Last sowie die geforderte Schutzklasse. Wer diese Parameter bereits in der Planungsphase mit dem Schaltschrankkonzept abgleicht, vermeidet kostspielige Nacharbeiten und Verzögerungen in der späteren Projektphase. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um die frühe Schaltschrankauswahl im Maschinenbau.

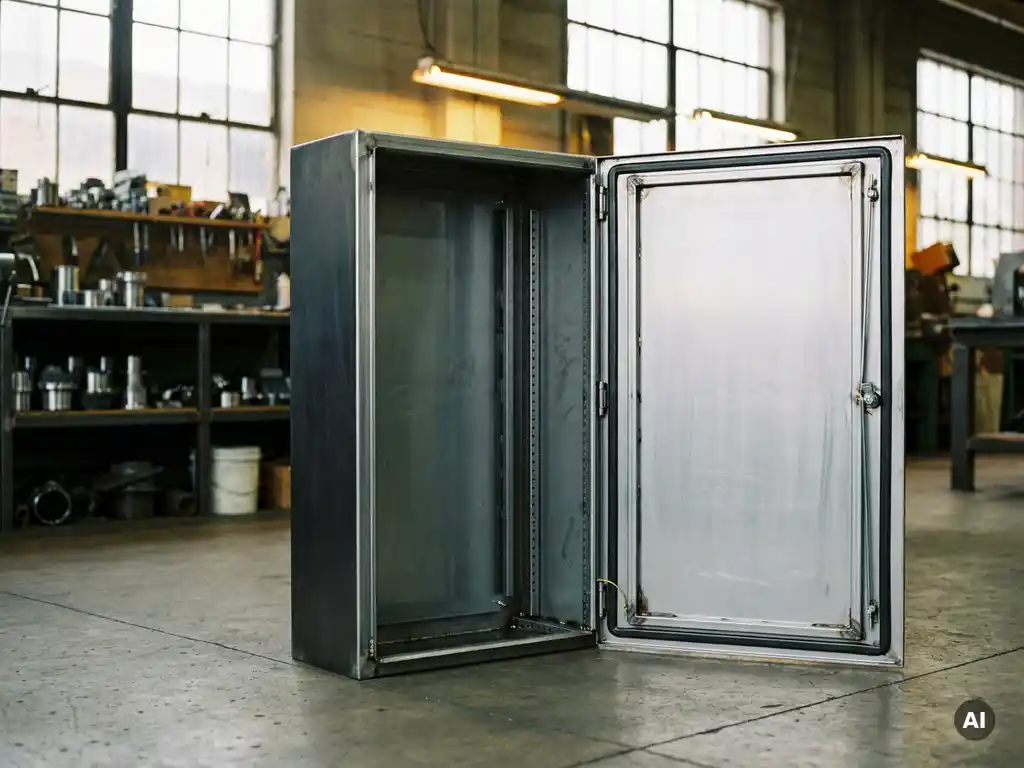

Welche technischen Anforderungen der Anlage bestimmen die Schaltschrankwahl?

Die Schaltschrankwahl wird im Wesentlichen von vier technischen Anforderungen der Anlage bestimmt: dem verfügbaren Montageraum, der Anzahl und Art der einzubauenden Komponenten, der entstehenden Verlustleistung sowie den Umgebungsbedingungen am Einsatzort. Diese Parameter definieren zusammen, welche Gehäusegröße, welches Material und welche Schutzklasse erforderlich sind.

In der Praxis beginnt die Analyse mit dem Komponentenplan. Welche Steuerungselemente, Klemmen, Netzteile und Sicherungsorgane müssen untergebracht werden? Daraus ergibt sich eine erste Schätzung der benötigten Montagefläche. Parallel dazu ist die thermische Last zu berechnen: Jede verbaute Komponente gibt Verlustleistung ab, die aus dem Gehäuse abgeführt werden muss. Reicht passive Konvektion, oder ist aktive Kühlung notwendig? Diese Frage beeinflusst direkt die Gehäusegröße und die Ausführung der Lüftungsöffnungen.

Ebenso entscheidend sind die Umgebungsbedingungen. Ist der Schaltschrank Spritzwasser, Staub, aggressiven Medien oder extremen Temperaturen ausgesetzt? Die Antwort bestimmt die erforderliche Schutzklasse nach IP-Norm sowie die Materialwahl zwischen verzinktem Stahlblech, pulverbeschichtetem Stahl oder Edelstahl. Im Bereich Schaltschrank Maschinenbau gelten häufig erhöhte Anforderungen, die Standardgehäuse aus dem Katalog nicht immer abdecken.

Wann reicht ein Wandschaltschrank, und wann nicht?

Ein Wandschaltschrank reicht aus, wenn die Steuerungskomponenten eine überschaubare Montagefläche benötigen, die Verlustleistung ohne aktive Kühlung beherrschbar ist und der Einbauort eine direkte Wandmontage erlaubt. Sobald die Komponentendichte steigt, eine Bodenmontage zwingend ist oder die Zugänglichkeit von mehreren Seiten gefordert wird, sind Standschränke oder Schranksysteme die bessere Wahl.

Wandschaltschränke sind besonders geeignet für dezentrale Steuerungseinheiten, Klemmenverteiler, kleinere Frequenzumrichter oder Sicherheitsrelais-Gruppen. Sie sparen Bodenfläche und lassen sich nah an der zu steuernden Maschineneinheit montieren, was Verkabelungswege verkürzt und die Übersichtlichkeit erhöht.

Grenzen zeigt der Wandschaltschrank, wenn mehr als eine Montageplatte benötigt wird, die Tiefe der Komponenten das Gehäuse strukturell überlastet oder Wartungszugänge von vorne und hinten gleichzeitig gefordert sind. Auch bei sehr hohen Schutzanforderungen in Kombination mit großer Verlustleistung stoßen kompakte Wandgehäuse an physikalische Grenzen, weil Kühlfläche und Volumen begrenzt sind.

Wie prüft man frühzeitig, ob Maße und Schutzklasse stimmen?

Eine frühzeitige Prüfung von Maßen und Schutzklasse gelingt am zuverlässigsten durch einen strukturierten Abgleich zwischen Komponentenliste, Raumsituation und Umgebungsanalyse. Dieser Abgleich sollte spätestens beim Abschluss des Komponentenplans erfolgen, also bevor die mechanische Konstruktion der Anlage eingefroren wird.

Maße prüfen: Fläche, Tiefe und Einbausituation

Für die Maßprüfung empfiehlt sich folgendes Vorgehen: Alle Komponenten werden mit ihren Einbautiefen und Montageflächen in einem Belegungsplan erfasst. Dazu addiert man Sicherheitsabstände für Wärmeabfuhr und Kabelführung. Das Ergebnis ist die Mindestgröße des Gehäuses. Anschließend prüft man, ob diese Mindestgröße in den vorgesehenen Einbauraum der Anlage passt, inklusive Türöffnungsradius und Wartungsabstand. Gerade bei beengten Verhältnissen zahlt sich eine feingranulare Maßabstufung aus. Systeme, die Gehäuse in kleinen Schritten, etwa in 5-mm-Stufen, anbieten, ermöglichen eine deutlich präzisere Integration als Standardraster mit großen Sprüngen.

Schutzklasse prüfen: Umgebung systematisch analysieren

Für die Schutzklasse gilt: Der Einsatzort wird hinsichtlich Staub, Feuchtigkeit, Spritzwasser und chemischer Belastung bewertet. Die IP-Norm gibt dabei klare Orientierung. IP54 ist in vielen Maschinenumgebungen ein guter Ausgangspunkt, während Außenanlagen oder Nassbereichsanwendungen IP65 oder höher erfordern. Wichtig: Die Schutzklasse muss auch nach Einbau aller Kabeleinführungen und Ausbrüche noch gewährleistet sein. Werden Bohrungen und Ausbrüche bereits werkseitig nach Zeichnungsvorlage gefertigt und abgedichtet, ist die Schutzklasse zuverlässiger erreichbar als bei nachträglichen Bearbeitungen auf der Baustelle.

Was sind typische Fehler bei der frühen Schaltschrankauswahl?

Die häufigsten Fehler bei der frühen Schaltschrankauswahl entstehen durch zu optimistisches Planen: zu wenig Reservefläche, unterschätzte Verlustleistung und eine Schutzklasse, die auf dem Papier stimmt, aber im eingebauten Zustand nicht mehr gehalten wird. Diese Fehler sind in der Projektphase vermeidbar, verursachen aber erheblichen Aufwand, wenn sie erst bei der Inbetriebnahme auffallen.

Zu knappe Dimensionierung: Wer die Montagefläche ohne Reserven plant, hat keinen Spielraum für Änderungen im Projektverlauf. Erfahrungsgemäß sollten mindestens 20 Prozent der Montagefläche als Reserve eingeplant werden.
Verlustleistung unterschätzt: Besonders Frequenzumrichter und Netzteile erzeugen erhebliche Wärme. Wer die Verlustleistung nicht berechnet, riskiert eine thermische Überlastung der Komponenten.
Schutzklasse nicht einbaugerecht bewertet: Ein IP65-Gehäuse verliert seine Schutzwirkung, wenn Kabeleinführungen nachträglich unsachgemäß gebohrt und nicht wieder abgedichtet werden.
Standardmaße erzwingen: Wer ausschließlich auf Standardgehäuse aus dem Katalog setzt, nimmt Kompromisse bei der Einbausituation in Kauf, die später durch teure mechanische Anpassungen ausgeglichen werden müssen.
Schaltschrankauswahl zu spät im Prozess: Wird der Wandschaltschrank erst nach dem mechanischen Entwurf der Anlage ausgewählt, sind die Freiheitsgrade stark eingeschränkt. Die Schaltschrankplanung gehört in die frühe Konzeptphase.

Wann sollte man einen Sonderschaltschrank statt einer Standardlösung wählen?

Ein Sonderschaltschrank ist dann die richtige Wahl, wenn Standardgehäuse aus dem Katalog die Anforderungen an Maße, Material, Schutzklasse oder Oberflächenbehandlung nicht vollständig erfüllen. Das ist häufiger der Fall, als viele Planer anfangs annehmen, besonders im Maschinen- und Anlagenbau mit spezifischen Einbausituationen.

Typische Auslöser für eine Sonderlösung sind ungewöhnliche Abmessungen, die zwischen Standardgrößen fallen, spezifische Zertifizierungsanforderungen wie Bahnzulassungen, besondere Oberflächenanforderungen wie kundenspezifische RAL-Farben oder Edelstahlausführungen sowie werksseitig gefräste Ausbrüche und Bohrungen nach Zeichnungsvorlage. Auch wenn eine Anlage in Serie gefertigt wird und der Schaltschrank ein wiederkehrendes Bauteil mit exakt definierten Schnittstellen ist, lohnt sich ein individuell entwickeltes Variantensystem gegenüber einem adaptierten Standardgehäuse.

Ein weiterer Aspekt ist die Lieferzeit. Viele Planer nehmen Standardlösungen, weil sie eine schnellere Verfügbarkeit erwarten. In der Realität können gut aufgestellte Sonderfertiger individuelle Gehäuse in deutlich kürzeren Zeiträumen liefern als vermutet, sofern Konstruktion und Fertigung aus einer Hand kommen und ein moderner Maschinenpark zur Verfügung steht. Die Entscheidung für oder gegen eine Sonderlösung sollte daher nicht allein an der erwarteten Lieferzeit hängen, sondern am tatsächlichen technischen Bedarf. Mehr zu den Möglichkeiten der internen Fertigung zeigt, welche Fertigungstiefe dabei möglich ist.

Wie wir bei der Wandschaltschrank-Auswahl unterstützen

Wir bei Dessauer SG begleiten Sie von der frühen Planungsphase bis zur fertigen Lösung. Mit unserem DessaCompact-Wandschaltschranksystem bieten wir Ihnen ein Variantensystem, das in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Stufen, gefertigt wird. Das ermöglicht eine passgenaue Integration in nahezu jede Anlage, ohne Kompromisse bei Maßen oder Schutzklasse.

Was wir Ihnen konkret bieten:

Individuelle Gehäusegeometrien nach Ihren Zeichnungsvorgaben, inklusive Ausbrüchen, Bohrungen und Gewindeschweißbolzen
Ausführungen in Stahlblech mit Pulverlackierung in kundenspezifischen RAL-Farben oder in Edelstahl
Doppelt abgekantete, umlaufende Dichtkante für zuverlässige Schutzklassen auch nach Kabeleinführung
Individuelle Verschlusssysteme und Betätigungen nach Ihren Anforderungen
Lieferzeit von 15 Tagen für kundenindividuelle Schaltschränke, gegenüber 8 bis 12 Wochen bei vielen Wettbewerbern
Ein zertifiziertes Qualitätsmanagementsystem, das gleichbleibend hohe Fertigungsstandards sichert

Wenn Sie früh im Projekt wissen möchten, ob ein Wandschaltschrank zu Ihrer Anlage passt, sprechen Sie uns an. Unsere Ansprechpartner helfen Ihnen, die technischen Anforderungen zu klären und die richtige Lösung zu definieren, bevor die Konstruktion eingefroren wird. Nehmen Sie jetzt Kontakt auf und schildern Sie uns Ihren Bedarf.
