Welche Toleranzen sind bei Wandschaltschränken aus Stahlblech relevant?

Posted by: Dessauer
06 Okt. 2026

Bei Wandschaltschränken aus Stahlblech sind vor allem die Toleranzen nach DIN ISO 2768 sowie produktspezifische Maßvorgaben für Dichtkanten, Ausbrüche und Schweißnähte relevant. Welche Toleranzklassen konkret gelten, hängt von der Fertigungsmethode, dem eingesetzten Material und den geforderten Schutzarten ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Schaltschrank-Stahlblech-Maßtoleranzen, von der Blechdicke bis zur Dokumentation.

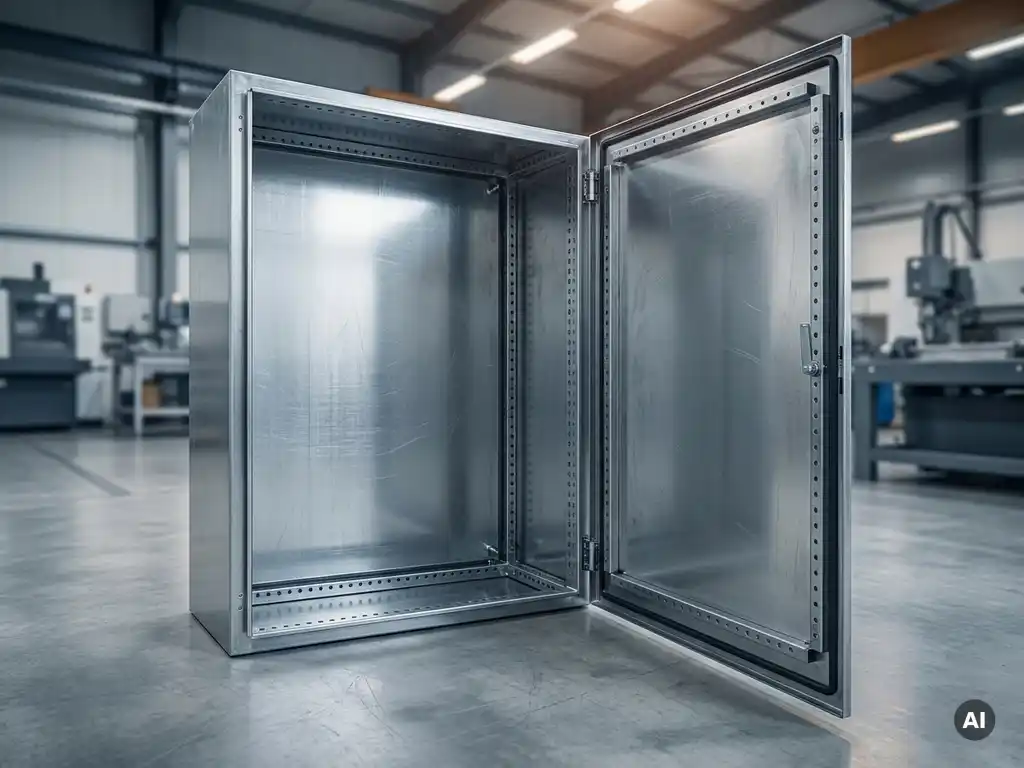

Welche Toleranzklassen gelten für Blechbauteile in der Schaltschranktechnik?

Für Blechbauteile in der Schaltschranktechnik gilt in der Regel die Allgemeintoleranz nach DIN ISO 2768, ergänzt durch werkstoffspezifische Normen wie EN 10131 für kaltgewalzte Stahlbleche. Je nach Anforderungsprofil kommen die Toleranzklassen „fein“ (f), „mittel“ (m) oder „grob“ (c) zum Einsatz, wobei für funktionskritische Bereiche wie Dichtkanten oder Montagebohrungen in der Regel die Klasse „mittel“ oder feiner gefordert wird.

Die Norm DIN ISO 2768 unterscheidet zwischen Längenmaßtoleranzen, Winkeltoleranzen und geometrischen Toleranzen. Für Schaltschrankgehäuse aus Stahlblech sind besonders die Längenmaßtoleranzen entscheidend, da sie die Passgenauigkeit von Tür, Rahmen und Montageplatte direkt beeinflussen. Bei Nennmaßen bis 30 mm beträgt die zulässige Abweichung in der Klasse „mittel“ beispielsweise ±0,1 mm, bei größeren Bauteilen steigen die erlaubten Abweichungen entsprechend an.

Zusätzlich zur allgemeinen Fertigungstoleranz definieren Hersteller häufig eigene, enger gefasste Haustoleranzen für sicherheits- oder schutzartrelevante Bereiche. Diese internen Vorgaben gehen über die Normforderungen hinaus und sichern die Funktionssicherheit des fertigen Gehäuses.

Warum wirken sich Blechdicken-Toleranzen auf die Passgenauigkeit aus?

Blechdicken-Toleranzen wirken sich direkt auf die Passgenauigkeit aus, weil jede Abweichung vom Nennmaß die Geometrie von Falzen, Abkantungen und Fügestellen verändert. Liegt die tatsächliche Blechdicke auch nur wenige Zehntelmillimeter über dem Sollwert, können Türen klemmen, Dichtkanten nicht mehr gleichmäßig aufliegen oder Schraubenverbindungen verspannen.

Kaltgewalztes Stahlblech nach EN 10131 weist je nach Dickenbereich und Güte definierte Dickentoleranzen auf. Ein Blech mit einem Nennmaß von 2,0 mm darf beispielsweise innerhalb festgelegter Grenzwerte variieren. Werden mehrere Blechlagen übereinander gefügt, etwa bei doppelt abgekanteten Dichtkanten, addieren sich diese Einzelabweichungen. Das Ergebnis ist eine Toleranzkette, die im ungünstigsten Fall die Funktion des gesamten Bauteils beeinträchtigt.

Für die Praxis bedeutet das: Wer Schaltschrank-Stahlblech-Maßtoleranzen definiert, muss immer die gesamte Toleranzkette im Blick behalten, nicht nur das einzelne Bauteil. Eine enge Blechdickentoleranz bei der Materialauswahl ist daher eine sinnvolle Investition in die spätere Montagequalität.

Wie beeinflussen Biege- und Schweißtoleranzen die Maßhaltigkeit des Schaltschranks?

Biege- und Schweißtoleranzen sind zwei der größten Einflussgrößen auf die Maßhaltigkeit eines Schaltschranks. Beim Biegen entstehen durch Rückfederung und Materialstreuung Winkelabweichungen, die sich auf die Rechtwinkligkeit des Gehäuses auswirken. Beim Schweißen führen Wärmeeinbringung und Verzug zu Maßänderungen, die ohne gezielte Gegenmaßnahmen die Funktionsfähigkeit des Schranks gefährden.

Biegetoleranzen und Rückfederung

Beim Abkanten von Stahlblech federt das Material nach dem Biegevorgang teilweise zurück. Dieser Effekt ist materialabhängig und variiert je nach Blechdicke, Güte und Biegeradius. Moderne CNC-gesteuerte Abkantpressen kompensieren die Rückfederung rechnerisch, dennoch sind Winkelabweichungen von ±0,5° bis ±1° in der Praxis nicht ungewöhnlich. Bei einem Schaltschrankgehäuse mit mehreren Biegekanten summieren sich diese Abweichungen und können die Gesamtgeometrie spürbar beeinflussen.

Schweißverzug und Gegenmaßnahmen

Schweißnähte bringen lokale Wärme in das Bauteil ein, die beim Abkühlen zu Eigenspannungen und Verzug führt. Für Blechgehäuse-Fertigungstoleranzen bedeutet das: Schweißkonstruktionen erfordern entweder eine gezielte Schweißfolge, Heftpunkte zur Fixierung oder eine nachträgliche Richtbearbeitung. Qualitätsbewusste Hersteller legen die Schweißreihenfolge im Fertigungsplan fest und prüfen kritische Maße nach dem Schweißen erneut, bevor das Gehäuse in den nächsten Fertigungsschritt geht.

Welche Toleranzen sind für Schutzart-Zertifizierungen wie IP54 oder IP66 entscheidend?

Für Schutzart-Zertifizierungen nach IEC 60529 sind vor allem die Toleranzen an Dichtkanten, Türanschlägen und Kabeleinführungen entscheidend. Bereits geringe Abweichungen an der umlaufenden Dichtfläche können dazu führen, dass ein Gehäuse die geforderte Schutzwirkung gegen Staub oder Wasser nicht mehr zuverlässig erfüllt und damit die Zertifizierung verliert.

IP54 schützt gegen allseitigen Spritzwassereinfall und begrenzten Staubeintritt; IP66 fordert darüber hinaus Schutz gegen starkes Strahlwasser aus beliebiger Richtung. Je höher die geforderte Schutzklasse, desto enger müssen die Toleranzen an der Dichtkante sein. Für IP66-Gehäuse sind Ebenheitstoleranzen an der Dichtfläche von unter 0,3 mm je 300 mm Kantenlänge praxisüblich.

Besonders kritisch sind Ausbrüche, Bohrungen und Kabeldurchführungen, die nachträglich in das Gehäuse eingebracht werden. Werden diese nicht sauber entgratet und mit geeigneten Dichtmitteln verschlossen, gefährden sie die Schutzart unabhängig von der Gehäusetoleranz. Die Schaltschrank-Maßgenauigkeit muss daher immer im Zusammenhang mit der Dichtungskompression und dem Anpressdruck der Tür betrachtet werden.

Was sind typische Toleranzanforderungen bei Sonderlösungen gegenüber Standardschränken?

Sonderlösungen unterliegen in der Regel engeren und spezifischeren Toleranzanforderungen als Standardschränke, weil sie in definierte Anlagenumgebungen integriert werden müssen. Während bei Standardgehäusen allgemeine Normtoleranzen ausreichen, definieren Kunden bei Sondergehäusen häufig eigene Maßvorgaben für Einbaumaße, Befestigungspunkte oder Schnittstellengeometrien.

Typische Anforderungen bei Sonderlösungen umfassen:

Enge Längenmaßtoleranzen für Einbausituationen mit wenig Spielraum, etwa bei Integration in Maschinenbaugruppen
Positionstoleranzen für Bohrungen und Ausbrüche, wenn Kabelkanäle, Steckverbinder oder Bedienelemente exakt positioniert sein müssen
Rechtwinkligkeitstoleranzen für Gehäuse, die auf präzisen Montageflächen befestigt oder aneinandergereiht werden
Oberflächentoleranzen bei Anforderungen an Beschichtungsdicke oder Lackoberfläche, etwa für spezifische Umgebungsbedingungen
Sonderzertifizierungen wie Bahnzulassungen, die eigene Maß- und Prüfvorgaben mitbringen

Im Gegensatz dazu arbeiten Standardschränke mit breiteren Toleranzbändern, die eine wirtschaftliche Serienfertigung ermöglichen. Wer individuelle Gehäuselösungen benötigt, sollte die Toleranzanforderungen frühzeitig in der Konstruktionsphase festlegen, denn nachträgliche Änderungen erhöhen den Fertigungsaufwand erheblich. Mehr zur Auswahl des passenden Schranksystems finden Sie in der Produktübersicht.

Wie wird die Toleranzeinhaltung bei der Fertigung geprüft und dokumentiert?

Die Toleranzeinhaltung wird durch eine Kombination aus fertigungsbegleitender Maßkontrolle, Erstmusterprüfung und abschließender Qualitätsprüfung sichergestellt. Die Dokumentation erfolgt in der Regel über Prüfprotokolle, die jedem Fertigungslos zugeordnet werden und die Rückverfolgbarkeit sichern.

In der Praxis kommen folgende Prüfmethoden zum Einsatz:

Koordinatenmessung für hochpräzise Maßkontrollen an komplexen Geometrien
Lehren und Schablonen für schnelle, serienbegleitende Stichprobenprüfungen
Taktile und optische Messtechnik für Ebenheits- und Winkelmessungen an Dichtkanten
Erstmusterprüfberichte (EMPB) bei neuen Sonderlösungen zur Freigabe der Serienfertigung

Ein zertifiziertes Qualitätsmanagementsystem nach ISO 9001 legt fest, welche Merkmale in welcher Häufigkeit geprüft werden müssen. Die Qualitätssicherung im Produktionsprozess umfasst dabei sowohl Eingangskontrollen des Rohmaterials als auch Zwischenprüfungen nach kritischen Fertigungsschritten wie Schweißen oder Abkanten. Erst nach bestandener Endkontrolle verlässt ein Gehäuse die Fertigung.

Für Kunden bedeutet eine lückenlose Prüfdokumentation Planungssicherheit: Sie können nachvollziehen, dass jedes gelieferte Gehäuse die vereinbarten Wandschaltschrank-Toleranzen einhält und haben im Reklamationsfall eine belastbare Grundlage für die Ursachenanalyse. Einblicke in den Fertigungsprozess bei Dessauer SG zeigen, wie diese Qualitätskontrolle in der Praxis umgesetzt wird.

Wie Dessauer SG bei Toleranzanforderungen für Wandschaltschränke unterstützt

Wir bei Dessauer SG fertigen Wandschaltschränke der Baureihe DessaCompact in Maßabstufungen von 5 mm, von 300 bis 1.200 mm Höhe, 200 bis 1.200 mm Breite und 120 bis 400 mm Tiefe. Diese feingranulare Abstufung ermöglicht passgenaue Lösungen auch für anspruchsvolle Einbausituationen, ohne auf Sonderanfertigung angewiesen zu sein.

Was uns bei der Toleranzeinhaltung konkret auszeichnet:

Weitgehend interne Fertigung – von der Platinenfertigung über Abkanten und Schweißen bis zur Pulverbeschichtung, alles unter einem Dach für maximale Qualitätskontrolle
Zertifiziertes Qualitätsmanagementsystem mit fertigungsbegleitender Maßkontrolle und vollständiger Prüfdokumentation
Individuelle Toleranzvorgaben nach Zeichnung – Ausbrüche, Bohrungen, Dichtkanten und Befestigungspunkte werden nach Ihren Spezifikationen gefertigt
Kurze Lieferzeiten von 15 Tagen für kundenindividuelle Schaltschränke – gegenüber den branchenüblichen 8 bis 12 Wochen beim Wettbewerb
Kompetente Beratung bereits in der Konstruktionsphase, um Toleranzanforderungen frühzeitig und fertigungsgerecht festzulegen

Ob Sie einen Wandschaltschrank mit spezifischen Schutzart-Anforderungen, engen Einbautoleranzen oder besonderen Zertifizierungen benötigen, wir begleiten Sie von der ersten technischen Abstimmung bis zur Lieferung. Sprechen Sie jetzt unsere Ansprechpartner an und erhalten Sie eine konkrete Einschätzung zu Ihren Toleranzanforderungen.
