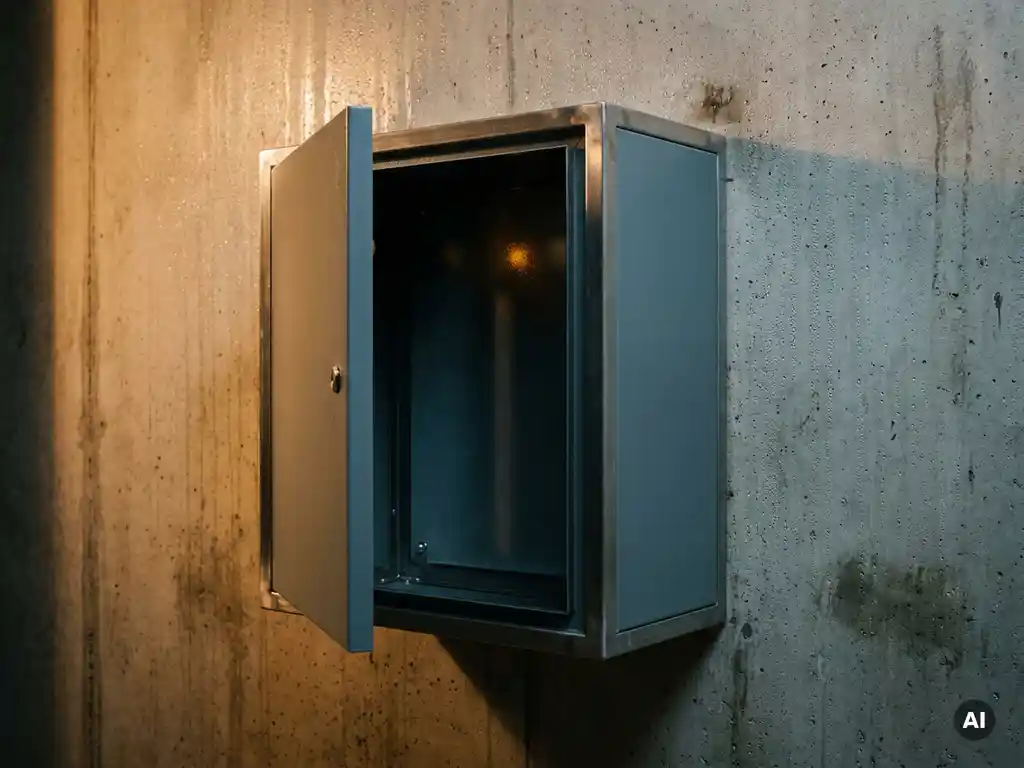

Was bedeutet IP54 bei einem Wandschaltschrank?

Posted by: Dessauer
21 Sep. 2026

IP54 bei einem Wandschaltschrank bedeutet: Das Gehäuse ist gegen Staubablagerungen geschützt (kein vollständiger Staubschutz, aber kein schädlicher Staub dringt ein) und gegen allseitiges Spritzwasser aus beliebiger Richtung. Diese Schutzart eignet sich für viele Industrieumgebungen, in denen kein direkter Wasserstrahl und keine vollständige Staubdichtheit erforderlich sind. Die folgenden Abschnitte klären, was genau hinter den beiden Ziffern steckt, wo IP54 ausreicht und wann eine höhere Schutzart sinnvoll ist.

Welche zwei Schutzgrade stecken hinter der Zahl 54?

Die Zahl 54 setzt sich aus zwei unabhängigen Kennziffern zusammen: Die erste Ziffer (5) beschreibt den Schutz gegen feste Fremdkörper und Staub, die zweite Ziffer (4) den Schutz gegen Wasser. Beide Ziffern werden nach der Norm IEC 60529 festgelegt und lassen sich unabhängig voneinander bewerten.

Erste Ziffer 5: Staubschutz

Die Kennziffer 5 beim Staubschutz bedeutet, dass kein Staub in schädlicher Menge in das Gehäuse eindringen darf. Ein vollständiger Staubschutz (wie bei IP6X) ist nicht gegeben, aber die Menge des eindringenden Staubs ist so begrenzt, dass sie den sicheren Betrieb der eingebauten Komponenten nicht beeinträchtigt. In der Praxis heißt das: Feinstaub kann in sehr geringen Mengen eindringen, richtet aber keinen Schaden an.

Zweite Ziffer 4: Spritzwasserschutz

Die Kennziffer 4 beim Wasserschutz beschreibt den Schutz gegen Spritzwasser aus beliebiger Richtung. Das Gehäuse hält Wasserspritzer stand, die aus einem Winkel von bis zu 360 Grad auftreffen, also auch von unten oder schräg von der Seite. Dieser Schutzgrad ist nicht zu verwechseln mit dem Schutz gegen Strahlwasser (Druckwasser) oder Untertauchen, für die höhere Kennziffern notwendig wären.

In welchen Umgebungen ist IP54 für Wandschaltschränke ausreichend?

IP54 ist für Wandschaltschränke ausreichend, wenn die Umgebung mäßig staubbelastet ist und gelegentlich mit Spritzwasser zu rechnen ist, aber kein Hochdruckreiniger oder direkter Wasserstrahl zum Einsatz kommt. Typische Einsatzbereiche sind Fertigungshallen, Montagebereiche und leichte Außenanwendungen unter einem Dach.

Konkret eignet sich IP54 unter anderem für folgende Umgebungen:

Produktionshallen mit normaler Staubentwicklung (Holzstaub, Metallspäne in geringer Konzentration)
Maschinennähe, wo Kühlmittelspritzer oder Kondensation auftreten können
Überdachte Außenbereiche, in denen kein direkter Regen auf das Gehäuse trifft
Lebensmittelverarbeitung mit gelegentlichem Spritzwasser (sofern keine Reinigungsprozesse mit Hochdruckwasser stattfinden)
Steuerungsschränke in der Umwelttechnik unter geschützten Bedingungen

Entscheidend ist immer die konkrete Betriebsumgebung. Wer regelmäßig mit Feuchtigkeit, aggressiven Reinigungsmitteln oder starker Staubbelastung zu rechnen hat, sollte die nächsthöhere Schutzklasse in Betracht ziehen.

Was bedeutet IP54 nicht – welche Einflüsse schützt es nicht ab?

IP54 schützt nicht gegen Strahlwasser, Hochdruckreinigung, vollständigen Staubeintrag oder Untertauchen. Wer davon ausgeht, ein IP54-Schaltschrank sei wasserdicht oder vollständig staubdicht, unterschätzt die Grenzen dieser Schutzart erheblich.

Im Einzelnen bietet IP54 keinen Schutz gegen:

Strahlwasser (Schlauch, Hochdruckreiniger): Dafür wäre mindestens IP55 oder IP65 erforderlich.
Vollständige Staubdichtheit: Feinstäube können in geringen Mengen eindringen. Für staubdichte Ausführungen ist IP6X notwendig.
Untertauchen oder Überschwemmung: Hierfür gelten IP67 oder IP68.
Chemische Einflüsse: Die IP-Norm sagt nichts über den Schutz gegen Öle, Lösungsmittel oder aggressive Gase aus.
Mechanische Einwirkungen: Stöße, Vibrationen oder Schlagbeanspruchungen werden durch die IK-Norm (Stoßfestigkeit) separat geregelt.
Extreme Temperaturen oder UV-Strahlung: Diese Einflüsse sind nicht Bestandteil der IP-Klassifikation.

Ein häufiger Planungsfehler besteht darin, IP54 in Umgebungen einzusetzen, in denen regelmäßige Nassreinigung mit Schlauch oder Hochdruckreiniger stattfindet. In solchen Fällen ist IP54 unzureichend.

Was ist der Unterschied zwischen IP54, IP55 und IP65?

Der wesentliche Unterschied liegt in der Wasserschutzziffer: IP54 schützt gegen Spritzwasser, IP55 zusätzlich gegen Strahlwasser aus beliebiger Richtung, und IP65 ist vollständig staubdicht und ebenfalls strahlwassergeschützt. Die erste Ziffer unterscheidet IP54/IP55 (Staubschutz, nicht staubdicht) von IP65 (vollständig staubdicht).

Im direkten Vergleich ergibt sich folgendes Bild:

IP54: Schutz gegen schädlichen Staub (nicht staubdicht) und Spritzwasser aus allen Richtungen. Geeignet für normale Industrieumgebungen ohne Nassreinigung.
IP55: Schutz gegen schädlichen Staub (nicht staubdicht) und Strahlwasser aus allen Richtungen. Geeignet, wenn gelegentlich mit einem Schlauch gereinigt wird oder eine stärkere Wasserexposition besteht.
IP65: Vollständig staubdicht und strahlwassergeschützt. Geeignet für staubreiche Umgebungen, Außeninstallationen und Bereiche mit regelmäßiger Nassreinigung.

Für die Auswahl zwischen diesen Schutzarten ist die Frage entscheidend: Wie wird der Schaltschrank gereinigt, und wie stark ist die Staubbelastung im Betrieb? Wer Wandschaltschränke in der Lebensmittel- oder Pharmaindustrie einsetzt, greift in der Regel zu IP65 oder höher, da dort Hochdruckreinigung zum Standard gehört.

Wann sollte man bei einem Wandschaltschrank eine höhere Schutzart wählen?

Eine höhere Schutzart als IP54 ist dann notwendig, wenn die Betriebsumgebung regelmäßige Nassreinigung, starke Staubentwicklung, dauerhaft erhöhte Feuchte oder direkte Wetterexposition mit sich bringt. Die Entscheidung sollte systematisch anhand der tatsächlichen Umgebungsbedingungen getroffen werden, nicht pauschal nach dem Prinzip „höher ist immer besser“.

Folgende Situationen sprechen für eine Schutzart über IP54:

Einsatz im Freien ohne vollständige Überdachung (empfohlen: mindestens IP65)
Nassreinigung mit Schlauch oder Dampfstrahler (empfohlen: IP55 oder IP65)
Hochdruckreinigung, zum Beispiel in der Lebensmittelverarbeitung (empfohlen: IP66 oder IP69K)
Holzverarbeitende Industrie oder Gießereien mit starker Staubentwicklung (empfohlen: IP65)
Meeresnahe Umgebungen oder hohe Luftfeuchtigkeit über längere Zeiträume

Umgekehrt ist IP54 in vielen typischen Maschinenbauprojekten vollkommen ausreichend und bietet den Vorteil eines günstigeren Preises sowie einer breiteren Auswahl an Zubehör und Einbauoptionen. Eine unnötig hohe Schutzart erhöht die Kosten, ohne einen praktischen Mehrwert zu bieten.

Wie Dessauer SG bei der Auswahl und Fertigung des richtigen Wandschaltschranks unterstützt

Die Wahl der richtigen Schutzart ist nur ein Teil der Entscheidung. Ebenso wichtig sind Abmessungen, Material, Oberflächenbehandlung und Ausstattung. Mit unserem DessaCompact-Variantensystem bieten wir Wandschaltschränke, die sich präzise an Ihre Anforderungen anpassen lassen:

Abmessungen in 5-mm-Stufen (Höhe 300 bis 1.200 mm, Breite 200 bis 1.200 mm, Tiefe 120 bis 400 mm) für eine passgenaue Integration in Ihre Anlage
Ausführung in Stahlblech mit Pulverbeschichtung in kundenspezifischen RAL-Farben oder in Edelstahl für erhöhte Korrosionsbeständigkeit
Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Gewindeschweißbolzen nach Ihrer Zeichnungsvorlage
Schutzarten IP54, IP55 und IP65 je nach Anforderung Ihrer Betriebsumgebung
Lieferung kundenindividueller Schaltschränke in 15 Tagen, während Wettbewerber häufig 8 bis 12 Wochen benötigen

Wir begleiten Sie von der technischen Auslegung bis zur fertigen Baugruppe, vollständig aus einer Hand und mit einem zertifizierten Qualitätsmanagementsystem. Sprechen Sie uns an: Unsere Ansprechpartner helfen Ihnen dabei, die passende Schutzart und Konfiguration für Ihren Anwendungsfall zu bestimmen.
