Welche Wandschaltschränke eignen sich für mobile Maschinen?

Posted by: Dessauer
14 Okt. 2026

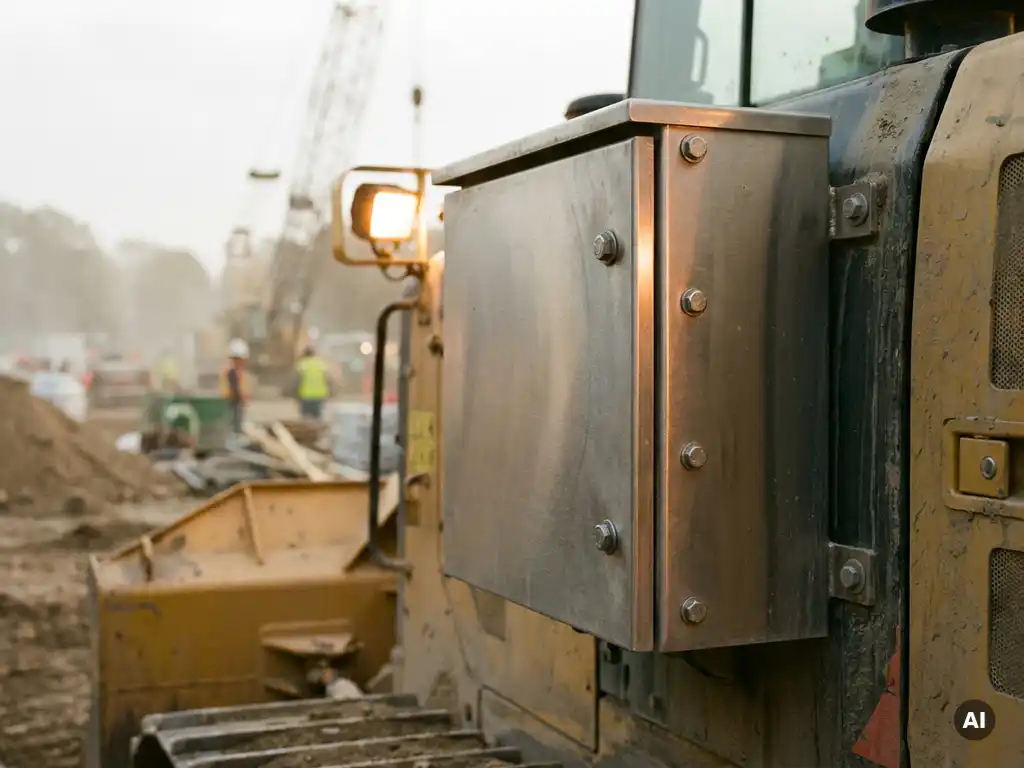

Für mobile Maschinen eignen sich Wandschaltschränke, die speziell auf die mechanischen und klimatischen Belastungen des Fahrzeugeinsatzes ausgelegt sind. Entscheidend sind die passende Schutzart, anerkannte Fahrzeugzulassungen sowie eine vibrationsfeste Konstruktion. Ob ein Standardschrank ausreicht oder eine Sonderlösung erforderlich ist, hängt vom konkreten Einsatzszenario ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Wandschaltschränke für mobile Maschinen.

Welche Schutzarten sind für Schaltschränke in mobilen Maschinen vorgeschrieben?

Für Schaltschränke in mobilen Maschinen ist mindestens die Schutzart IP54 nach IEC 60529 erforderlich. Sie schützt vor allseitigem Staubeintritt sowie vor Spritzwasser aus beliebigen Richtungen. In anspruchsvolleren Umgebungen, etwa bei Baumaschinen oder Schienenfahrzeugen, wird häufig IP65 oder IP66 gefordert, die vollständigen Schutz vor Staub und starkem Strahlwasser bieten.

Die genaue Anforderung hängt vom Einsatzort und der Branche ab. Landwirtschaftliche Maschinen, Kommunalfahrzeuge oder Schienenfahrzeuge unterliegen teils unterschiedlichen Normen. Neben dem IP-Schutzgrad spielt auch der IK-Stoßfestigkeitswert eine Rolle: Er beschreibt den Widerstand des Gehäuses gegen mechanische Einwirkungen von außen. Für mobile Anwendungen wird häufig IK08 oder höher verlangt, da Schaltschränke auf Fahrzeugen regelmäßig mechanischen Beanspruchungen ausgesetzt sind.

Bei der Planung sollte die geforderte Schutzart frühzeitig festgelegt werden, da sie direkten Einfluss auf Gehäusematerial, Dichtungskonzept und Befestigungsart hat.

Welche Zulassungen braucht ein Wandschaltschrank für Fahrzeuganwendungen?

Ein Wandschaltschrank für Fahrzeuganwendungen benötigt je nach Einsatzbereich spezifische Zulassungen. Im Schienenverkehr ist die Bahnzulassung nach EN 50155 und EN 45545 (Brandschutz) maßgeblich. Für Straßenfahrzeuge können ECE-Regelungen relevant sein, für Offshore- oder Marineanwendungen gelten Klassifikationsgesellschaften wie DNV oder Bureau Veritas.

Die Anforderungen unterscheiden sich erheblich zwischen den Branchen. Während im Schienenbereich elektromagnetische Verträglichkeit, Temperaturbereiche und Brandschutzklassen klar normiert sind, gelten im Nutzfahrzeugbereich oft herstellerspezifische Vorgaben. Wichtig ist, dass nicht nur das Gehäuse selbst, sondern auch die verbauten Komponenten und die Gesamtbaugruppe den jeweiligen Zulassungsanforderungen entsprechen.

Wer als Konstrukteur oder Einkäufer frühzeitig klärt, welche Zulassungen im Zieleinsatzgebiet gefordert sind, vermeidet kostspielige Nachbesserungen. Ein erfahrener Fertigungspartner kann dabei helfen, die relevanten Normen zu identifizieren und die Konstruktion entsprechend auszulegen.

Welche Materialien eignen sich für Schaltschränke im mobilen Einsatz?

Für Schaltschränke im mobilen Einsatz eignen sich vor allem verzinktes Stahlblech, Edelstahl und Aluminium. Verzinkter Stahl bietet ein gutes Verhältnis aus Stabilität und Gewicht bei moderaten Kosten. Edelstahl ist die erste Wahl bei hoher Korrosionsbelastung, etwa durch Salzwasser, Reinigungsmittel oder aggressive Umgebungen. Aluminium punktet durch sein geringes Gewicht, was bei gewichtskritischen Fahrzeuganwendungen relevant ist.

Stahlblech und Edelstahl

Stahlblech ist das am häufigsten eingesetzte Material im Schaltschrankbau. Mit einer geeigneten Oberflächenbehandlung, etwa Pulverbeschichtung oder Verzinkung, erreicht es eine gute Korrosionsbeständigkeit. Edelstahl bietet deutlich höhere Beständigkeit ohne zusätzliche Beschichtung, ist jedoch schwerer und teurer. Er wird bevorzugt in der Lebensmittelindustrie, im Außenbereich oder bei chemischer Belastung eingesetzt.

Aluminium als Leichtbauoption

Aluminium wird im mobilen Maschinenbau zunehmend eingesetzt, wenn Gewichtsreduzierung eine Rolle spielt. Es ist korrosionsbeständig, gut bearbeitbar und lässt sich präzise fertigen. Allerdings ist die Schweißbarkeit eingeschränkter als bei Stahl, und die Materialkosten liegen höher. Für Anwendungen, bei denen jedes Kilogramm zählt, ist Aluminium dennoch eine ernsthafte Alternative.

Wann reicht ein Standardschrank, und wann braucht man eine Sonderlösung?

Ein Standardschrank reicht aus, wenn die geometrischen, schutztechnischen und mechanischen Anforderungen der Anwendung mit einem verfügbaren Serienprodukt übereinstimmen. Sobald spezifische Maße, Zulassungen, Ausbrüche oder besondere Befestigungskonzepte erforderlich sind, ist eine Sonderlösung sinnvoll oder notwendig.

In der Praxis stoßen Standardschränke im mobilen Einsatz häufig an ihre Grenzen. Fahrzeugintegrationen erfordern oft ungewöhnliche Abmessungen, da der verfügbare Einbauraum durch Karosseriestruktur, Leitungsführung oder andere Aggregate vorgegeben ist. Auch wenn spezielle Kabeleinführungen, kundenspezifische Verschlusssysteme oder eine bestimmte RAL-Farbe gefordert sind, scheidet ein Serienprodukt aus.

Ein Wandschaltschrank-Variantensystem mit feingranularer Maßabstufung kann hier eine wirtschaftliche Zwischenlösung darstellen: Es bietet die Flexibilität einer Sonderlösung bei überschaubarem Aufwand. Systeme mit Maßabstufungen in 5-mm-Schritten ermöglichen eine passgenaue Integration, ohne dass vollständig neue Werkzeuge oder Konstruktionen erforderlich sind.

Wie wirken sich Vibrationen und Schocks auf die Schaltschrankkonstruktion aus?

Vibrationen und Schocks belasten Schaltschränke in mobilen Maschinen dauerhaft und können zu Materialermüdung, Lösen von Verbindungen und Ausfall von Komponenten führen. Die Konstruktion muss daher auf dynamische Lasten ausgelegt sein, nicht nur auf statische Tragfähigkeit.

Relevante Normen für die Prüfung von Vibrations- und Schockbeständigkeit sind unter anderem IEC 60068-2-6 (Sinusschwingungen) und IEC 60068-2-27 (Schockprüfung). Für den Schienenbereich gelten zusätzlich die Anforderungen der EN 50155. Diese Normen definieren Frequenzbereiche, Beschleunigungen und Prüfzeiten, die ein Gehäuse ohne Schaden überstehen muss.

Konstruktiv lässt sich Vibrationsfestigkeit durch mehrere Maßnahmen verbessern:

Verschweißte statt geschraubter Gehäuseverbindungen für höhere Steifigkeit
Verstärkungsrippen oder Doppelwandkonstruktionen bei größeren Gehäusen
Schwingungsdämpfende Befestigungselemente zwischen Schrank und Fahrzeugstruktur
Formschlüssige Sicherung aller internen Komponenten gegen Verrutschen
Auswahl vibrationsfester Kabelzugentlastungen und Steckverbinder

Eine frühzeitige Abstimmung zwischen Konstrukteur und Gehäusehersteller ist entscheidend, damit Vibrations- und Schockanforderungen bereits in der Auslegungsphase berücksichtigt werden und keine nachträglichen Anpassungen notwendig werden.

Was sollte man bei der Auswahl eines Fertigungspartners für mobile Schaltschränke beachten?

Bei der Auswahl eines Fertigungspartners für mobile Schaltschränke sind Erfahrung mit branchenspezifischen Zulassungen, eine weitgehend interne Fertigung und kurze, verlässliche Lieferzeiten die entscheidenden Kriterien. Hinzu kommt die Fähigkeit, Sonderlösungen ohne unverhältnismäßig langen Vorlauf umzusetzen.

Konkret sollten Sie folgende Punkte prüfen:

Zertifizierungen: Verfügt der Partner über ein zertifiziertes Qualitätsmanagementsystem? Kann er Referenzen aus dem Mobilitätsbereich vorweisen?
Fertigungstiefe: Werden Konstruktion, Blechbearbeitung, Schweißen, Beschichten und Montage intern abgewickelt? Eine hohe Fertigungstiefe reduziert Schnittstellenrisiken und sichert die Qualitätskontrolle über den gesamten Prozess.
Lieferzeiten: Branchenübliche Lieferzeiten für kundenindividuelle Schaltschränke liegen bei 8 bis 12 Wochen. Deutlich kürzere Zeiten sind ein echter Wettbewerbsvorteil, besonders wenn Projekttermine eng getaktet sind.
Maßflexibilität: Kann der Partner Gehäuse in kundenspezifischen Abmessungen fertigen, ohne dass jedes Mal neue Werkzeuge erforderlich sind?
Technische Beratung: Unterstützt der Partner bereits in der Konstruktionsphase, um Normanforderungen und Fertigbarkeit frühzeitig zu klären?

Die Produktionstiefe eines Fertigungspartners ist oft ein verlässlicher Indikator für seine Liefertreue: Wer wesentliche Prozessschritte selbst beherrscht, ist weniger abhängig von externen Lieferanten und kann flexibler auf Änderungen reagieren.

Wie wir bei Dessauer mobile Schaltschranklösungen umsetzen

Wir bei Dessauer SG fertigen Wandschaltschränke für mobile Maschinen als maßgeschneiderte Lösungen, die von Anfang an auf die Anforderungen Ihres Einsatzszenarios ausgelegt sind. Unser DessaCompact-Wandschaltschrank-Variantensystem bietet Ihnen dabei maximale Flexibilität bei kurzen Lieferzeiten:

Abmessungen in 5-mm-Schritten von 300 bis 1.200 mm Höhe, 200 bis 1.200 mm Breite und 120 bis 400 mm Tiefe für passgenaue Fahrzeugintegration
Gehäuse aus Stahlblech oder Edelstahl, stabil verschweißt, mit doppelt abgekanteter Dichtkante für zuverlässigen Schutz
Individuelle Ausbrüche, Bohrungen, Lüftungskiemen und Verschlusssysteme nach Ihrer Zeichnungsvorlage
Pulverbeschichtung in kundenspezifischen RAL-Farben oder Edelstahlausführung für korrosive Umgebungen
Lieferung kundenindividueller Schaltschränke in 15 Tagen, während Wettbewerber typischerweise 8 bis 12 Wochen benötigen
Vollständige Wertschöpfungskette intern: von der Konstruktion über Schweißen und Beschichten bis zur Baugruppenmontage

Sprechen Sie uns an, wenn Sie einen Wandschaltschrank für mobile Maschinen benötigen, der technisch präzise, termingerecht und normkonform gefertigt wird. Unsere Ansprechpartner stehen Ihnen für eine technische Beratung zur Verfügung und begleiten Sie vom ersten Gespräch bis zur fertigen Lösung.
