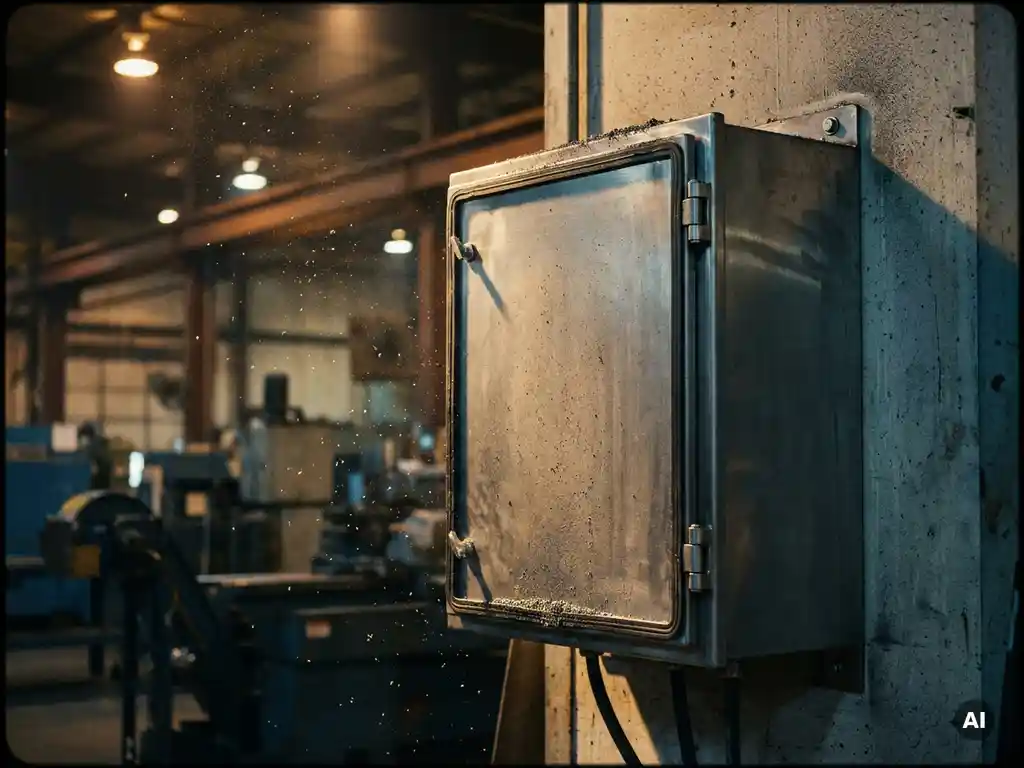

Wandschaltschränke in rauen Produktionsumgebungen müssen deutlich höhere Anforderungen erfüllen als Standardgehäuse im Büro- oder Laboreinsatz. Entscheidend sind vor allem die Schutzart gegen Staub und Feuchtigkeit, die Materialwahl, die mechanische Robustheit sowie ein zuverlässiges Wärmemanagement. Die folgenden Abschnitte beantworten die wichtigsten Fragen, die sich Techniker und Planer bei der Auswahl eines geeigneten Wandschaltschranks stellen.
Welche Schutzarten sind für Wandschaltschränke in Industrieumgebungen vorgeschrieben?
Für Wandschaltschränke in industriellen Umgebungen ist mindestens die Schutzart IP54 nach IEC 60529 erforderlich. Diese Klassifizierung bedeutet vollständigen Schutz gegen Berührung und Staubablagerung sowie Schutz gegen Spritzwasser aus allen Richtungen. In besonders aggressiven Umgebungen mit Druckwassereinwirkung, etwa in der Lebensmittel- oder Chemiebranche, ist IP65 oder höher notwendig.
Die IP-Schutzklasse setzt sich aus zwei Kennziffern zusammen: Die erste beschreibt den Schutz gegen Fremdkörper und Berührung, die zweite den Schutz gegen Wasser. Ein Wandschaltschrank mit IP66 ist beispielsweise vollständig staubdicht und widersteht starkem Strahlwasser. Für den Einsatz in Bereichen mit Hochdruckreinigung, wie in der Nahrungsmittelverarbeitung, kann IP69K erforderlich sein.
Neben der IP-Klasse spielen in bestimmten Branchen weitere Zulassungen eine Rolle. Im Schienenfahrzeugbau gelten beispielsweise spezifische Bahnzulassungen nach EN 50155, die zusätzliche Anforderungen an Vibrationsfestigkeit und Temperaturbereiche stellen. Wer frühzeitig klärt, welche Normen für den jeweiligen Einsatzort gelten, vermeidet kostspielige Nachbesserungen.
Welche Materialien eignen sich für Wandschaltschränke in aggressiven Umgebungen?
In aggressiven Produktionsumgebungen kommen vor allem Stahlblech mit hochwertiger Pulverbeschichtung, Edelstahl sowie in Sonderfällen Aluminium zum Einsatz. Die Materialwahl hängt von der Art der chemischen Belastung, der Feuchtigkeit und den mechanischen Beanspruchungen ab. Edelstahl ist die erste Wahl überall dort, wo Säuren, Laugen oder häufige Nassreinigung auftreten.
Pulverbeschichtetes Stahlblech bietet für die meisten Industrieanwendungen ein ausgewogenes Verhältnis aus Festigkeit, Korrosionsbeständigkeit und Wirtschaftlichkeit. Die Beschichtung schützt die Oberfläche vor Feuchtigkeit und leichten chemischen Einflüssen. Für erhöhte Anforderungen kann zusätzlich eine Grundierung aufgetragen werden, die als Basis für eine spätere Nachlackierung dient.
Edelstahl der Güte 1.4301 oder 1.4404 ist korrosionsbeständig gegenüber den meisten industriellen Reinigungsmitteln und eignet sich besonders für die Lebensmittel-, Pharma- und Medizintechnikbranche. Aluminium hingegen wird dort eingesetzt, wo geringes Gewicht eine Rolle spielt, etwa bei mobilen Anlagen oder bei beengten Wandkonstruktionen mit begrenzter Tragfähigkeit.
Wie beeinflussen Vibrationen und Schock die Anforderungen an Wandschaltschränke?
Vibrationen und Schockbelastung erhöhen die mechanischen Anforderungen an den Wandschaltschrank erheblich. Schwingungen können Schraubenverbindungen lockern, Leitungen beschädigen und elektronische Bauteile auf Montageschienen ermüden. In vibrationsreichen Umgebungen, etwa in der Nähe von Pressen, Kompressoren oder auf Fahrzeugaufbauten, sind verschweißte Gehäusekonstruktionen stabilen Steckverbindungen vorzuziehen.
Für die Auslegung gelten Normen wie IEC 60068-2-6 (Vibration) und IEC 60068-2-27 (Schock), die definierte Prüfbedingungen für die mechanische Belastbarkeit von Gehäusen festlegen. Wer Schaltschränke in Anlagen mit wiederkehrenden Stoßbelastungen einsetzt, sollte darauf achten, dass Türscharniere, Verschlüsse und Kabeleinführungen ebenfalls für diese Belastungen ausgelegt sind.
Intern lassen sich Vibrationseinflüsse durch schwingungsgedämpfte Montageschienen und gesicherte Kabelführungen reduzieren. Bei besonders hohen Anforderungen, etwa im Schienenfahrzeugbau oder im Bergbau, empfiehlt sich eine Abstimmung mit dem Gehäusehersteller bereits in der Konstruktionsphase, um Resonanzfrequenzen zu vermeiden.
Welche Rolle spielt der EMV-Schutz bei Wandschaltschränken in der Fertigung?
EMV-Schutz ist in der Fertigung ein zentrales Anforderungsmerkmal, weil Frequenzumrichter, Schütze und Schweißanlagen starke elektromagnetische Störfelder erzeugen. Ein EMV-gerechter Schaltschrankbau verhindert, dass diese Felder die Steuerungselektronik im Inneren des Gehäuses beeinflussen oder nach außen abgestrahlt werden. Grundlage sind die Anforderungen der EMV-Richtlinie 2014/30/EU sowie der zugehörigen Produktnormen.
Ein Stahlblechgehäuse bietet durch seine leitfähige Oberfläche bereits eine grundlegende Schirmwirkung. Entscheidend ist jedoch, dass diese Schirmung nicht durch schlecht abgedichtete Kabeleinführungen, nicht leitfähig verbundene Türen oder fehlende Erdungsmaßnahmen unterbrochen wird. Alle metallischen Teile des Gehäuses müssen elektrisch leitend miteinander verbunden und geerdet sein.
In der Praxis bedeutet das: Kabeleinführungen sollten mit EMV-geeigneten Kabelverschraubungen ausgeführt werden, Türen müssen über kurze, niederimpedante Erdungsleiter mit dem Gehäuserahmen verbunden sein, und Montageplatten sollten verzinkt oder leitfähig beschichtet sein. Wer diese Punkte in der Planung berücksichtigt, vermeidet aufwendige Nachbesserungen bei der Inbetriebnahme.
Was sind die Anforderungen an Wärmemanagement und Klimatisierung?
Das Wärmemanagement eines Wandschaltschranks muss sicherstellen, dass die zulässige Umgebungstemperatur der eingebauten Komponenten auch bei hoher Verlustleistung und hohen Umgebungstemperaturen nicht überschritten wird. Schon eine dauerhaft um 10 Kelvin erhöhte Betriebstemperatur kann die Lebensdauer elektronischer Bauteile deutlich verkürzen. Die Auslegung beginnt mit einer Verlustleistungsbilanz aller Einbaugeräte.
Natürliche Konvektion und passive Kühlung
Bei geringen Verlustleistungen und moderaten Umgebungstemperaturen reicht häufig natürliche Konvektion aus. Lüftungskiemen oder Lüftungsöffnungen im Gehäuse ermöglichen einen Luftaustausch, ohne die Schutzart wesentlich zu senken. Dabei ist auf eine korrekte Anordnung zu achten: Zuluft unten, Abluft oben, um den thermischen Auftrieb zu nutzen. Allerdings ist diese Lösung nur bis zu einer bestimmten Verlustleistungsdichte sinnvoll und setzt voraus, dass die Umgebungsluft nicht mit Staub oder Feuchtigkeit belastet ist.
Aktive Kühlung und Klimatisierung
Bei höheren Verlustleistungen oder in Umgebungen mit erhöhter Umgebungstemperatur kommen Lüfter, Wärmetauscher oder Klimageräte zum Einsatz. Lüfter mit Filtermatte sind kostengünstig, reduzieren jedoch die Schutzart und erfordern regelmäßige Wartung. Wärmetauscher halten den Innenraum von der Außenluft getrennt und ermöglichen so höhere Schutzarten bei gleichzeitig aktiver Kühlung. Klimageräte sind die leistungsstärkste Option und werden bei hohen Verlustleistungen oder wenn die Umgebungstemperatur die Innentemperatur übersteigt, eingesetzt.
Wann ist eine Sonderlösung statt eines Standardschaltschranks sinnvoll?
Eine Sonderlösung ist dann sinnvoll, wenn Standardmaße, Standardmaterialien oder Standardschutzarten die spezifischen Anforderungen einer Anlage nicht erfüllen. Das ist häufig der Fall bei ungewöhnlichen Einbausituationen, besonderen Zertifizierungsanforderungen, extremen Umgebungsbedingungen oder wenn mehrere Funktionen wie Schaltschrank, Maschineneinhausung und Bedienterminal in einem Gehäuse integriert werden sollen.
Typische Auslöser für eine Sonderlösung sind Maßvorgaben, die kein Katalogsystem abdeckt, spezifische Oberflächenbehandlungen für aggressive Medien, Sonderausbrüche für Kabeleinführungen oder Displays nach Zeichnungsvorlage sowie Kombinationen aus verschiedenen Werkstoffen in einem Gehäuse. Auch wenn eine Bahnzulassung oder eine branchenspezifische Norm eingehalten werden muss, führt dies häufig zu einer anwendungsspezifischen Konstruktion.
Der wirtschaftliche Vorteil einer Sonderlösung liegt darin, dass aufwendige Nacharbeiten, zusätzliche Adapter oder Kompromisse bei der Schutzwirkung entfallen. Ein passgenaues Gehäuse reduziert den Montageaufwand und erhöht die Zuverlässigkeit im Betrieb. Voraussetzung ist ein Fertigungspartner, der die gesamte Wertschöpfungskette intern abbildet und kurze Lieferzeiten auch bei kundenindividuellen Lösungen gewährleisten kann.
Wie Dessauer SG Wandschaltschränke für raue Produktionsumgebungen liefert
Wir bei Dessauer SG haben mit dem DessaCompact ein Wandschaltschrank-Variantensystem entwickelt, das die beschriebenen Anforderungen konsequent adressiert. Statt Sie auf Katalogmaße zu beschränken, bieten wir Ihnen ein System mit feingranularer Maßabstufung in 5-mm-Schritten, das sich nahtlos in Ihre Anlage integriert. Dabei decken wir die gesamte Wertschöpfungskette intern ab, was Ihnen maximale Qualitätskontrolle und Terminsicherheit gibt.
Konkret bedeutet das für Sie:
- Materialwahl nach Anforderung: Stahlblech mit Pulverbeschichtung in kundenspezifischen RAL-Farben oder Edelstahl für aggressive Umgebungen
- Individuelle Ausbrüche und Bohrungen nach Ihrer Zeichnungsvorlage, einschließlich Lüftungskiemen, Kabeleinführungen und Gewindeschweißbolzen
- Doppelt abgekantete, umlaufende Dichtkante für zuverlässige Schutzwirkung gegen Wasser und Staub
- Individuelle Verschlusssysteme und Betätigungen für spezifische Sicherheits- oder Zugriffsanforderungen
- Lieferzeit von 15 Werktagen für kundenindividuelle Lösungen, gegenüber 8 bis 12 Wochen bei vielen Wettbewerbern
- Ein zertifiziertes Qualitätsmanagementsystem sichert gleichbleibend hohe Fertigungsstandards
Ob Sie einen Wandschaltschrank für eine vibrationsbehaftete Produktionslinie, eine Nassumgebung oder eine Anwendung mit spezifischer Bahnzulassung benötigen: Sprechen Sie uns an. Unsere Ansprechpartner beraten Sie technisch fundiert und entwickeln gemeinsam mit Ihnen die passende Lösung, von der ersten Skizze bis zur termintreuen Lieferung.
