Wie plant man Wandschaltschränke für Anlagen mit hoher Verfügbarkeit?

Posted by: Dessauer
29 Sep. 2026

Wandschaltschränke für Anlagen mit hoher Verfügbarkeit plant man, indem man von Anfang an Schutzart, Wärmemanagement, Wartungszugänglichkeit und mechanische Auslegung konsequent auf den jeweiligen Betriebskontext abstimmt. Entscheidend ist dabei nicht das Gehäuse allein, sondern das Zusammenspiel aller Komponenten unter realen Einsatzbedingungen. Die folgenden Abschnitte beantworten die wichtigsten Planungsfragen systematisch.

Welche Anforderungen stellen Hochverfügbarkeitsanlagen an Wandschaltschränke?

Hochverfügbarkeitsanlagen stellen an Wandschaltschränke deutlich höhere Anforderungen als Standardanwendungen: Das Gehäuse muss ungeplante Ausfälle durch Umwelteinflüsse, Wärme oder mechanische Beanspruchung zuverlässig verhindern, wartungsfreundlich aufgebaut sein und die enthaltene Steuerungstechnik auch unter wechselnden Betriebsbedingungen dauerhaft schützen.

Konkret bedeutet das: Anlagen, die rund um die Uhr laufen oder bei denen ein Stillstand hohe Kosten verursacht, brauchen Schaltschränke, die nicht nur die Mindestanforderungen der Normen erfüllen, sondern deren Auslegung auf den schlimmsten realistischen Betriebsfall ausgerichtet ist. Das betrifft die mechanische Stabilität des Gehäuses ebenso wie die Dichtigkeit, die thermische Auslegung und die Zugänglichkeit für schnelle Eingriffe im Störungsfall.

Typische Branchen mit solchen Anforderungen sind der Maschinen- und Anlagenbau, die Umwelttechnik sowie die Medizintechnik. In diesen Bereichen ist die Schaltschrankauslegung keine Nebensache, sondern ein integraler Bestandteil der Anlagenplanung.

Wie wirkt sich die Schutzart auf die Verfügbarkeit einer Anlage aus?

Die Schutzart eines Wandschaltschranks bestimmt direkt, wie gut die enthaltene Elektrotechnik vor Staub, Feuchtigkeit und anderen Umwelteinflüssen geschützt ist. Eine falsch gewählte oder zu niedrig angesetzte Schutzart ist eine der häufigsten Ursachen für ungeplante Ausfälle in industriellen Umgebungen.

Die IP-Schutzklasse nach IEC 60529 gibt an, wie gut ein Gehäuse gegen Fremdkörper und Wasser geschützt ist. IP54 schützt gegen Staub und Spritzwasser, IP65 bietet Staubdichtheit und Schutz gegen Strahlwasser, IP66 und IP67 sind für intensivere Reinigungsprozesse oder kurzzeitiges Untertauchen ausgelegt. Für Hochverfügbarkeitsanlagen in feuchten, staubigen oder chemisch belasteten Umgebungen sollte die Schutzart grundsätzlich eine Stufe höher gewählt werden als die mindesterforderliche.

Dabei gilt: Die nominelle Schutzklasse eines Standardgehäuses wird nur dann dauerhaft erreicht, wenn Kabeldurchführungen, Türdichtungen und Wandbefestigungen fachgerecht ausgeführt sind. Schon eine undichte Kabelverschraubung oder eine beschädigte Türdichtung kann die tatsächliche Schutzwirkung erheblich reduzieren. Bei der Schaltschrankplanung für kritische Anlagen sollte deshalb die Dichtheit des gesamten Systems geprüft werden, nicht nur die des Grundgehäuses.

Welche Rolle spielt das Wärmemanagement bei der Schaltschrankplanung?

Wärmemanagement ist bei der Schaltschrankplanung für Hochverfügbarkeitsanlagen einer der kritischsten Faktoren. Zu hohe Betriebstemperaturen verkürzen die Lebensdauer elektronischer Komponenten erheblich und sind eine häufige, aber oft unterschätzte Ursache für Ausfälle.

Elektronische Bauteile haben definierte Temperaturgrenzen, jenseits derer ihre Fehlerrate stark ansteigt. Bereits eine dauerhaft erhöhte Umgebungstemperatur von 10 Kelvin kann die Lebensdauer von Kondensatoren oder Leistungshalbleitern halbieren. Deshalb muss die Wärmelast im Schaltschrank bereits in der Planungsphase berechnet werden, bevor es zur Komponentenauswahl kommt.

Passive Kühlung versus aktive Kühlung

Passive Kühlung über Lüftungsschlitze oder Konvektion ist wartungsarm und kostengünstig, stößt aber bei hohen Verlustleistungen oder hohen Umgebungstemperaturen schnell an Grenzen. Aktive Kühlung durch Lüfter oder Klimageräte ist leistungsfähiger, erfordert aber regelmäßige Wartung und ist selbst eine potenzielle Fehlerquelle. Für Hochverfügbarkeitsanlagen empfiehlt sich eine redundante Auslegung der aktiven Kühlung oder zumindest eine Überwachung der Innentemperatur mit Alarmfunktion.

Gehäusegeometrie und Wärmeableitung

Die Geometrie des Wandschaltschranks beeinflusst die Wärmeverteilung im Inneren direkt. Tiefe Gehäuse mit geringer Frontfläche stauen Wärme stärker als flache, breite Ausführungen. Wer Freiheiten bei der Gehäusegröße hat, sollte diese nutzen, um eine günstigere Wärmeverteilung zu erzielen. Individuell gefertigte Gehäuse bieten hier Vorteile gegenüber Standardabmessungen, da sie auf die tatsächliche Wärmelast abgestimmt werden können.

Wann sollte man Sonderlösungen statt Standardschränke einsetzen?

Sonderlösungen sind dann sinnvoll, wenn Standardgehäuse entweder räumlich nicht passen, die geforderte Schutzart nicht erreichen oder die thermischen und mechanischen Anforderungen der Anlage nicht erfüllen. In der Praxis ist der Bedarf an individuellen Gehäusen häufiger als oft angenommen.

Typische Situationen, in denen Sonderlösungen gegenüber Standardschränken überlegen sind:

Beengte Einbausituationen, bei denen Standardmaße nicht passen und Kompromisse bei der Komponentenanordnung die Wartung erschweren würden
Spezifische Zertifizierungsanforderungen, etwa Bahnzulassungen oder Anforderungen aus der Medizintechnik, die Sondermaterialien oder besondere Gehäusegeometrien erfordern

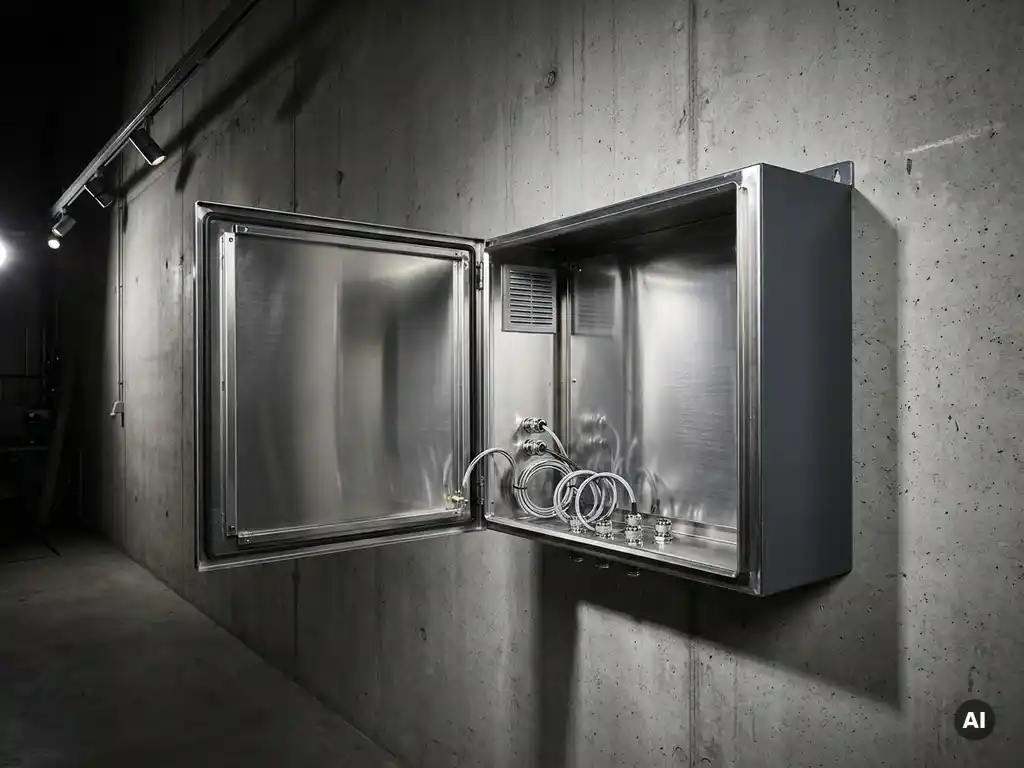

Anlagen im Außenbereich oder in aggressiven Umgebungen, bei denen Edelstahlgehäuse oder besondere Oberflächenbehandlungen notwendig sind
Funktionsintegrationen wie Sichtfenster, spezifische Kabeleinführungen oder integrierte Montageplatten, die in Seriengehäusen nicht vorgesehen sind

Ein weiterer Aspekt ist die Lieferzeit: Wer auf maßgefertigte Gehäuse angewiesen ist, sollte frühzeitig in der Anlagenplanung den Fertigungspartner einbinden, um Verzögerungen zu vermeiden. Bei Dessauer SG liegt die Lieferzeit für kundenindividuelle Wandschaltschränke bei rund 15 Tagen, während branchenübliche Standardlieferzeiten bei Wettbewerbern häufig 8 bis 12 Wochen betragen.

Wie plant man die Wartungszugänglichkeit bei Wandschaltschränken ein?

Wartungszugänglichkeit bei Wandschaltschränken wird durch die richtige Wahl von Türöffnungswinkel, Komponentenanordnung und Kabelführung sichergestellt. Eine schlechte Zugänglichkeit verlängert Wartungszeiten und erhöht die Fehlerquote bei Eingriffen unter Zeitdruck.

Folgende Punkte sollten bei der Planung berücksichtigt werden:

Türöffnungswinkel: Mindestens 120 Grad Öffnungswinkel ermöglichen einen ungehinderten Zugang zur Montageplatte. Bei beengten Einbausituationen kann ein Türanschlag auf der falschen Seite die Zugänglichkeit erheblich einschränken.
Komponentenanordnung: Häufig zu wartende Komponenten wie Sicherungen, Schütze und Klemmen gehören in den unteren oder mittleren Bereich des Schranks, nicht hinter anderen Bauteilen versteckt.
Kabelführung: Strukturierte Kabelkanäle und ausreichende Zugentlastung erleichtern spätere Eingriffe und reduzieren das Risiko von Fehlern bei Reparaturen.
Beschriftung und Dokumentation: Klare, dauerhaft lesbare Beschriftungen aller Komponenten und Kabel sind keine Selbstverständlichkeit, aber entscheidend für eine schnelle Fehlerdiagnose.

Besonders bei Anlagen, die von wechselndem Personal gewartet werden, zahlt sich eine durchdachte innere Struktur des Schaltschranks langfristig aus. Wer die Fertigung und Montage aus einer Hand bezieht, kann Wartungsaspekte bereits in der Konstruktionsphase einplanen lassen.

Was sind typische Planungsfehler bei Wandschaltschränken in kritischen Anlagen?

Die häufigsten Planungsfehler bei Wandschaltschränken in kritischen Anlagen sind eine zu knapp bemessene thermische Auslegung, eine unterschätzte Schutzart, fehlende Reserven für spätere Erweiterungen und eine unzureichende Berücksichtigung der Wartungszugänglichkeit. Diese Fehler entstehen meist durch Zeitdruck in der Planungsphase oder durch mangelnde Abstimmung zwischen Konstruktion und Elektroplanung.

Im Einzelnen zeigen sich in der Praxis folgende wiederkehrende Probleme:

Zu kleine Gehäuse: Wenn die Komponentenliste erst spät endgültig feststeht, werden Gehäuse oft zu knapp dimensioniert. Fehlende Reservefläche erzwingt später Kompromisse bei der Anordnung oder macht einen Gehäusewechsel nötig.
Schutzart nach Mindestanforderung: Die Schutzart wird an der Norm ausgerichtet, nicht an den realen Betriebsbedingungen. Reinigungsprozesse, saisonale Feuchtigkeitsschwankungen oder Staubentwicklung durch benachbarte Anlagenteile werden dabei nicht einkalkuliert.
Fehlende Temperaturüberwachung: Besonders bei aktiver Kühlung fehlt häufig eine Überwachung der Innentemperatur. Ein Ausfall des Lüfters bleibt dann unbemerkt, bis Komponenten ausfallen.
Kabelführung als Nachgedanke: Wenn die Kabelwege erst nach der Komponentenplatzierung geplant werden, entstehen unübersichtliche Verdrahtungen, die Wartung und Fehlersuche erschweren.
Zu späte Einbindung des Gehäuseherstellers: Wer den Fertigungspartner erst kurz vor Produktionsstart einbindet, verschenkt Optimierungspotenzial bei Geometrie, Materialwahl und Funktionsintegration.

Eine strukturierte Schaltschrankplanung mit klaren Anforderungslisten und frühzeitiger Abstimmung zwischen allen Beteiligten lässt sich mit vergleichsweise geringem Aufwand umsetzen und verhindert kostspielige Korrekturen in späteren Projektphasen. Wer auf ein zertifiziertes Qualitätsmanagementsystem beim Fertigungspartner achtet, reduziert das Risiko von Fertigungsfehlern zusätzlich.

Wie Dessauer SG Sie bei der Planung von Wandschaltschränken unterstützt

Wir begleiten Sie bei der Auslegung und Fertigung individueller Wandschaltschränke für anspruchsvolle Industrieanwendungen, von der ersten Anforderungsanalyse bis zur fertig montierten Lösung. Unser DessaCompact-Variantensystem bietet Abmessungen von 300 bis 1.200 mm Höhe, 200 bis 1.200 mm Breite und 120 bis 400 mm Tiefe, jeweils in 5-mm-Stufen, sodass das Gehäuse exakt auf Ihre Einbausituation und Wärmelast abgestimmt werden kann. Was uns konkret auszeichnet:

Individuelle Maßfertigung in Stahlblech oder Edelstahl mit kundenspezifischen Ausbrüchen, Bohrungen, Lüftungsschlitzen und Verschlusssystemen nach Zeichnung
Pulverbeschichtung in Wunsch-RAL-Farben oder Edelstahlausführung für chemisch belastete Umgebungen
Weitgehend interne Fertigung für maximale Qualitätskontrolle und Termintreue
Lieferzeit von rund 15 Tagen für kundenindividuelle Lösungen, gegenüber 8 bis 12 Wochen beim Wettbewerb
Zertifiziertes Qualitätsmanagementsystem als Grundlage für gleichbleibend hohe Fertigungsstandards

Wenn Sie ein konkretes Projekt planen oder eine bestehende Lösung überdenken möchten, sprechen Sie uns an. Unsere Ansprechpartner beraten Sie technisch fundiert und ohne Umwege.
