Kabelzuführungen bei Wandschaltschränken plant man richtig, indem man frühzeitig Anzahl, Typ, Position und Schutzanforderungen der Einführungen festlegt, idealerweise bereits in der Konstruktionsphase, bevor das Gehäuse gefertigt wird. Wer diese Entscheidungen zu spät trifft, riskiert aufwendige Nacharbeiten, unzureichenden Schutz oder elektromagnetische Störungen im Betrieb. Die folgenden Fragen und Antworten führen Sie Schritt für Schritt durch alle relevanten Planungsaspekte.

Welche Arten von Kabelzuführungen gibt es bei Wandschaltschränken?

Bei Wandschaltschränken unterscheidet man grundsätzlich zwischen Kabelverschraubungen, Kabelkanälen, Bürstendichtungen und Flanschplatten als Einführungssysteme. Jede Variante hat spezifische Einsatzbereiche: Kabelverschraubungen dichten einzelne Leitungen ab, während Flanschplatten und Bürstendichtungen für mehrere Kabel gleichzeitig geeignet sind.

Kabelverschraubungen: Die klassische Lösung für einzelne Leitungen. Sie klemmen das Kabel mechanisch fest, dichten gegen Feuchtigkeit und Staub ab und sind in verschiedenen Schutzklassen erhältlich. Geeignet für überschaubare Kabelmengen mit definierten Querschnitten.
Bürstendichtungen: Flexible Kunststoffbürsten füllen Öffnungen und lassen sich auch nachträglich mit Kabeln bestücken. Ideal, wenn die genaue Kabelanzahl zum Zeitpunkt der Montage noch nicht feststeht.
Flanschplatten mit Ausbrüchen: Austauschbare Platten, die individuell gebohrt oder gestanzt werden. Sie bieten maximale Gestaltungsfreiheit und lassen sich bei Änderungen einfach ersetzen.
Kabelkanäle und Durchführungsrahmen: Für größere Kabelbündel oder strukturierte Leitungsführung in Anlagen mit vielen Verbindungen. Oft kombiniert mit Kabelträgern im Inneren des Schranks.
Blindstopfen und Blindplatten: Verschließen ungenutzte Öffnungen und erhalten die Schutzart des Gehäuses.

Die Wahl des richtigen Systems hängt von der Kabelanzahl, dem erforderlichen Schutzgrad und davon ab, ob die Belegung im Betrieb variieren kann.

Wie viele Kabeleinführungen sollte ein Wandschaltschrank haben?

Die Anzahl der Kabeleinführungen sollte immer auf dem tatsächlichen Bedarf plus einem Reserveanteil von mindestens 20 bis 30 Prozent basieren. Zu wenige Öffnungen erzwingen spätere Nachbohrungen und gefährden die Schutzart; zu viele ungenutzte Öffnungen müssen zuverlässig verschlossen werden, was Mehraufwand bedeutet.

Eine bewährte Vorgehensweise ist die vollständige Kabel- und Leitungsliste bereits in der Planungsphase. Dabei werden alle eingehenden und ausgehenden Leitungen erfasst: Versorgungsleitungen, Steuerleitungen, Datenkabel und Erdungsleitungen. Aus dieser Liste ergibt sich die Mindestanzahl der benötigten Durchführungen. Anschließend kalkuliert man einen Puffer für spätere Erweiterungen ein, der sich in der Praxis als unverzichtbar erweist, da Anlagen selten dauerhaft unverändert bleiben.

Wichtig: Auch der Querschnitt der Kabel beeinflusst die Planung. Mehrere dünne Steuerleitungen können über eine gemeinsame Bürstendichtung geführt werden, während starke Versorgungskabel eigene Kabelverschraubungen mit passendem Klemmbereich benötigen.

Welchen Einfluss hat die Schutzart (IP) auf die Kabelzuführung?

Die Schutzart eines Wandschaltschranks bestimmt direkt, welche Kabelzuführungssysteme zulässig sind. Ein Gehäuse mit IP65 oder IP66 erfordert dichtende Kabelverschraubungen, die denselben Schutzgrad erreichen, jede Einführung, die diesen Standard unterschreitet, hebt die Gesamtschutzklasse des Schranks auf.

Die IP-Kennzahl setzt sich aus zwei Ziffern zusammen: Die erste beschreibt den Schutz gegen feste Fremdkörper, die zweite den Schutz gegen Wasser. Für Industrieumgebungen mit Spritzwasser oder Reinigungsprozessen ist mindestens IP54 erforderlich, in vielen Außenanwendungen oder der Lebensmittelindustrie werden IP65 oder höher verlangt.

Konkret bedeutet das für die Kabelzuführung:

Alle Kabelverschraubungen müssen für die geforderte IP-Klasse zertifiziert und korrekt montiert sein.
Bürstendichtungen allein erfüllen in der Regel keine hohen IP-Anforderungen und sind daher nur für niedrigere Schutzklassen geeignet.
Ungenutzte Öffnungen müssen mit zertifizierten Blindstopfen verschlossen werden, die dieselbe Schutzklasse wie das Gehäuse erreichen.
Flanschplatten müssen gegenüber dem Gehäuse abgedichtet montiert werden, wenn eine hohe Schutzart gefordert ist.

Bei der Planung des Schranksystems sollte die IP-Anforderung daher von Anfang an als Leitgröße für alle Kabeleinführungsentscheidungen dienen.

Wo sollten Kabelzuführungen am Wandschaltschrank positioniert werden?

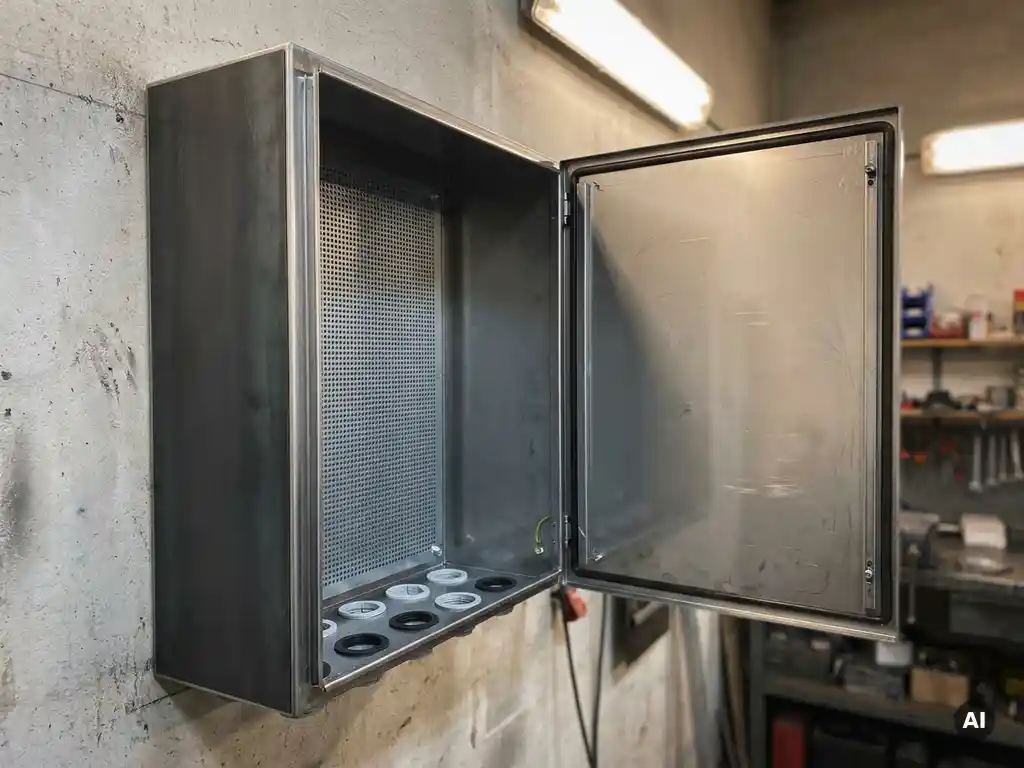

Kabelzuführungen werden idealerweise an der Unterseite oder den Seitenwänden eines Wandschaltschranks positioniert. Die Unterseite ist in den meisten Industrieanwendungen bevorzugt, da Kabel so schwerkraftbedingt nach unten abgeführt werden, Schmutz und Feuchtigkeit nicht direkt in die Öffnung eindringen können und die Leitungsführung im Schrank übersichtlich bleibt.

Folgende Positionierungsregeln haben sich in der Praxis bewährt:

Unterseite: Standard für die meisten Anwendungen. Kabel hängen frei oder werden in Kabelkanälen geführt. Besonders vorteilhaft bei Wandmontage mit wenig Abstand zur Wand.
Seitenwände: Sinnvoll, wenn mehrere Schränke nebeneinander angereiht werden oder wenn die Kabelführung horizontal aus benachbarten Anlagenteilen kommt.
Rückwand: Selten, da der Schrank an der Wand befestigt ist. Nur möglich, wenn ausreichend Wandabstand vorhanden ist oder der Schrank auf einem Sockel montiert wird.
Deckel / Oberseite: Nur in Ausnahmefällen, da Feuchtigkeit und Staub leichter eindringen können. Wenn unvermeidbar, sind besonders hochwertige Dichtungssysteme erforderlich.

Zusätzlich sollte die Position der Kabeleinführungen auf die interne Verdrahtung abgestimmt sein: Leistungskabel und Steuerleitungen sollten getrennt eingeführt werden, um EMV-Probleme zu minimieren.

Was muss bei der EMV-gerechten Kabelzuführung beachtet werden?

EMV-gerechte Kabelzuführungen erfordern eine konsequente Trennung von Leistungs- und Steuerleitungen sowie eine niederohmige Schirmanbindung direkt am Einführungspunkt. Werden diese Grundsätze missachtet, können Störsignale in empfindliche Steuerkreise eingekoppelt werden und zu Fehlfunktionen führen.

Die wichtigsten Maßnahmen im Überblick:

Räumliche Trennung: Leistungskabel und Signalkabel sollten an verschiedenen Stellen in den Schrank eingeführt werden, mindestens mit deutlichem Abstand zueinander.
Schirmanbindung: Geschirmte Leitungen müssen ihren Schirm so früh wie möglich, also direkt am Einführungspunkt, großflächig und niederohmig mit der Gehäusemasse verbinden. Spezielle Schirmklemmen oder EMV-Kabelverschraubungen mit metallischem Kontaktkörper erfüllen diese Anforderung.
Metallisches Gehäuse als Faradayscher Käfig: Das Stahlblechgehäuse wirkt als Abschirmung, sofern alle Öffnungen konsequent geschlossen und leitfähig verbunden sind. Lackierte Flächen an Kontaktpunkten müssen freigestellt werden.
Kabeleinführungsplatten aus Metall: Kunststoff-Flanschplatten bieten keine EMV-Abschirmung. In EMV-kritischen Anwendungen sind metallische Platten mit leitfähiger Verbindung zum Gehäuse zwingend erforderlich.

Bei der Fertigung von Schaltschränken für EMV-sensible Umgebungen lohnt es sich, die Kabeleinführungspunkte bereits in der Konstruktion mit dem Ziel einer sauberen Schirmanbindung zu planen, anstatt diese Frage der Montage zu überlassen.

Wann lohnt sich eine individuelle Kabelzuführungslösung statt Standardkomponenten?

Eine individuelle Kabelzuführungslösung lohnt sich immer dann, wenn Standardkomponenten die geometrischen, schutztechnischen oder elektromagnetischen Anforderungen nicht vollständig erfüllen oder wenn eine hohe Stückzahl gleichartiger Schränke gefertigt wird, bei der maßgeschneiderte Lösungen Zeit und Montageaufwand sparen.

Typische Situationen, in denen individuelle Lösungen klar überlegen sind:

Ungewöhnliche Kabelquerschnitte oder Leitungstypen, für die keine Standardverschraubungen verfügbar sind
Sehr hohe IP-Anforderungen kombiniert mit einer großen Kabelanzahl, die eine spezielle Dichtungsgeometrie erfordert
Anwendungen mit Bahnzulassung oder anderen branchenspezifischen Zertifizierungen, die besondere Materialien oder Prüfnachweise verlangen
Serienfertigung, bei der individuell vorbereitete Flanschplatten oder Ausbrüche den Montageaufwand pro Einheit erheblich reduzieren
Platzkritische Einbausituationen, in denen die Kabelabgänge exakt positioniert sein müssen

In diesen Fällen ist es wirtschaftlicher und technisch zuverlässiger, die Kabelzuführung als Teil der Gehäusekonstruktion zu entwickeln, anstatt Standardkomponenten nachträglich anzupassen.

Wie Dessauer Sie bei der Planung von Kabelzuführungen unterstützt

Als Hersteller individueller Wandschaltschränke mit über 100 Jahren Erfahrung in der Metallverarbeitung unterstützen wir Sie bei der Planung und Fertigung von Kabelzuführungen von Anfang an. Unser DessaCompact-Wandschaltschranksystem bietet die Grundlage für maßgeschneiderte Lösungen:

Ausbrüche, Bohrungen und Flanschplatten werden nach Ihrer Zeichnungsvorlage gefertigt, in der exakten Position und Geometrie, die Ihre Kabelzuführung erfordert
Gehäuse aus Stahlblech oder Edelstahl in Maßen von 300 bis 1.200 mm Höhe, 200 bis 1.200 mm Breite und 120 bis 400 mm Tiefe, jeweils in 5-mm-Stufen, für eine passgenaue Integration in Ihre Anlage
Schutzklassen bis IP66 realisierbar, mit aufeinander abgestimmten Dichtungssystemen
EMV-gerechte Ausführungen mit metallischen Einführungsplatten und leitfähiger Schirmanbindung auf Anfrage
Lieferung kundenindividueller Schaltschränke in 15 Tagen, während branchenübliche Lieferzeiten bei Wettbewerbern 8 bis 12 Wochen betragen

Unser zertifiziertes Qualitätsmanagementsystem und der weitgehend interne Fertigungsprozess sichern dabei gleichbleibend hohe Standards über die gesamte Wertschöpfungskette. Sprechen Sie uns konkret an: Unsere Ansprechpartner begleiten Sie von der ersten technischen Anforderung bis zur fertigen Lösung.
