Was muss bei Wandschaltschränken in engen Maschinenräumen beachtet werden?

Posted by: Dessauer
22 Okt. 2026

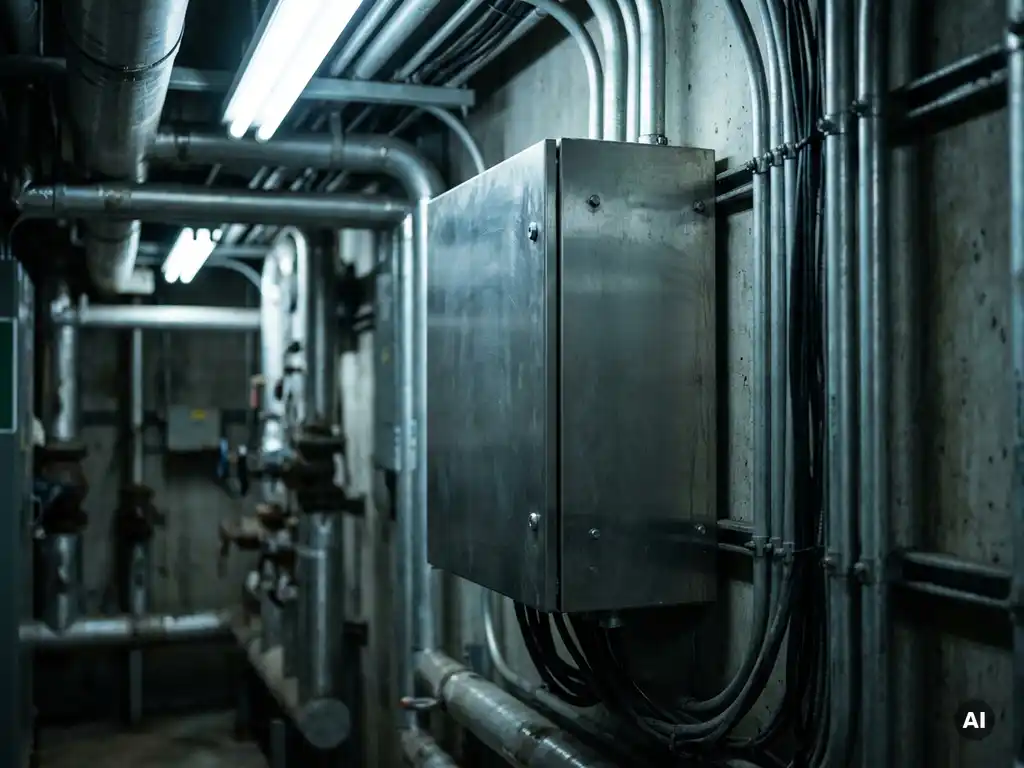

Bei der Installation eines Wandschaltschranks in einem engen Maschinenraum müssen Mindestabstände zur Wärmeabführung, die passende IP-Schutzklasse sowie eine durchdachte Kabelführung berücksichtigt werden. Hinzu kommt die Frage, ob ein Standardgehäuse die räumlichen Gegebenheiten überhaupt abdeckt oder ob ein maßgefertigtes Gehäuse die bessere Wahl ist. Die folgenden Abschnitte beantworten die wichtigsten technischen Fragen rund um den Wandschaltschrank im engen Maschinenraum systematisch und praxisnah.

Welche Mindestabstände gelten für Wandschaltschränke im Maschinenraum?

Für Wandschaltschränke im Maschinenraum gelten in der Regel seitliche Mindestabstände von mindestens 100 bis 200 mm sowie ein Freiraum von mindestens 200 mm oberhalb des Gehäuses für die Wärmeabführung. Nach vorne, also zur Bedienseite hin, sind je nach Norm und Anlagenkonfiguration 600 bis 1.000 mm freizuhalten, um Wartungsarbeiten sicher durchführen zu können.

Die genauen Anforderungen richten sich nach den einschlägigen Normen, insbesondere der DIN EN 61439 für Niederspannungs-Schaltgerätekombinationen, sowie nach den Vorgaben des Maschinenherstellers und den geltenden Arbeitsschutzvorschriften. Entscheidend ist außerdem, ob der Schrank regelmäßig geöffnet werden muss oder nur selten zugänglich sein soll. Bei häufigem Zugriff sollte der Freiraum vor der Tür großzügiger bemessen sein, um Fehler bei Arbeiten unter Zeitdruck zu vermeiden.

In der Praxis unterschätzen Planer häufig den Platzbedarf für Kabeleinführungen an der Unterseite oder für nachträgliche Erweiterungen. Es empfiehlt sich daher, bereits in der Planungsphase nicht nur den Schaltschrank-Platzbedarf selbst, sondern auch alle angrenzenden Komponenten und Leitungstrassen in das Raumkonzept einzubeziehen.

Wie wirkt sich der begrenzte Platz auf die Wärmeabführung aus?

Begrenzter Platz im Maschinenraum erschwert die natürliche Konvektion erheblich, weil die für den Wärmeabtransport notwendige Luftzirkulation um das Gehäuse herum eingeschränkt wird. Das führt zu erhöhten Innentemperaturen, die die Lebensdauer verbauter Komponenten wie Schütze, Frequenzumrichter oder Steuerungsplatinen deutlich verkürzen können.

Folgende Maßnahmen helfen, das Schaltschrank-Wärmemanagement auch unter beengten Verhältnissen sicherzustellen:

Lüftungskiemen oder Lüftungsöffnungen im Gehäuse, sofern die IP-Schutzklasse dies zulässt, fördern den passiven Luftaustausch.
Aktive Kühlung durch eingebaute Lüfter oder Kühlgeräte ist bei hoher Verlustleistung und gleichzeitig geringem Umgebungsluftvolumen oft unvermeidlich.
Wärmeleitende Rückwandmontage kann bei metallischen Untergründen einen Teil der Wärme direkt in die Wand ableiten.
Komponentenanordnung im Inneren des Schranks sollte so gewählt werden, dass wärmeintensive Bauteile oben angeordnet sind und die Wärme nach oben abgeleitet wird.

Grundsätzlich gilt: Je geringer der verfügbare Freiraum um den Schrank, desto sorgfältiger muss die thermische Auslegung bereits in der Konstruktionsphase erfolgen. Eine nachträgliche Verbesserung ist im eingebauten Zustand oft nur mit erheblichem Aufwand möglich.

Welche IP-Schutzklasse ist in Maschinenräumen erforderlich?

In Maschinenräumen ist mindestens die Schutzklasse IP54 erforderlich, wenn mit Staub und Spritzwasser zu rechnen ist. Bei erhöhter Feuchtigkeit, Reinigungsvorgängen mit Wasserstrahl oder aggressiven Medien sollte IP65 oder höher gewählt werden. Die konkrete Anforderung ergibt sich aus der Risikobeurteilung der Anlage und den Umgebungsbedingungen am Einbauort.

Die Schaltschrank-IP-Schutzklasse ist keine reine Formalität, sondern beeinflusst direkt die Konstruktion des Gehäuses. Ein höherer IP-Grad erfordert engere Dichtkanten, hochwertigere Dichtungen und präziser gefertigte Ausbrüche für Kabeleinführungen. Werden Ausbrüche oder Bohrungen nachträglich ohne geeignete Verschraubungen oder Kabelverschraubungen ausgeführt, ist der angestrebte Schutzgrad nicht mehr gewährleistet.

In der Lebensmittelindustrie, der Umwelttechnik oder bei Außenanwendungen kommen häufig Gehäuse aus Edelstahl mit IP66 oder IP67 zum Einsatz, da dort auch chemische Beständigkeit und Reinigbarkeit gefordert sind. Für den typischen Maschinenraum im Maschinen- und Anlagenbau ist IP54 bis IP65 der übliche Zielbereich.

Wann ist ein Sondermaß statt eines Standardgehäuses sinnvoll?

Ein Sondermaß ist dann sinnvoll, wenn die verfügbare Einbaufläche im Maschinenraum keinem der gängigen Standardformate entspricht, wenn besondere Einbautiefen erforderlich sind oder wenn mehrere Komponenten platzsparend in einem Gehäuse zusammengefasst werden sollen. In engen Maschinenräumen ist ein maßgefertigter Wandschaltschrank häufig die wirtschaftlichere Lösung als aufwendige Umbauten der Umgebung.

Standardgehäuse werden üblicherweise in definierten Rastermaßen angeboten, die nicht immer mit den tatsächlichen Platzverhältnissen übereinstimmen. Ist der verfügbare Wandbereich zum Beispiel 430 mm breit und 620 mm hoch, passen gängige Standardmaße entweder nicht oder verschwenden wertvolle Fläche. Ein Gehäuse, das in 5-mm-Schritten in Breite, Höhe und Tiefe gefertigt werden kann, löst dieses Problem ohne Kompromisse.

Darüber hinaus ermöglichen Sondermaße die Integration von Lüftungsöffnungen, Gewindeschweißbolzen oder spezifischen Ausbrüchen bereits ab Werk, was die Montagezeit vor Ort erheblich reduziert. Wer die Wandschaltschrank-Optionen frühzeitig in die Konstruktionsplanung einbezieht, vermeidet teure Nacharbeiten.

Welche Montagevarianten eignen sich für beengte Verhältnisse?

Für beengte Maschinenräume eignen sich vor allem die direkte Wandmontage mit versenkten Befestigungspunkten, die Schienenmontage auf vorhandenen Tragstrukturen sowie die Eckinstallation, die Totraum in Raumecken nutzt. In besonders engen Situationen kann auch eine Deckenmontage oder die Integration in eine bestehende Maschinenverkleidung sinnvoll sein.

Bei der Schaltschrank-Montage in beengten Verhältnissen sind folgende Aspekte entscheidend:

Befestigungspunkte: Rückseitige Langlöcher oder Gewindeschweißbolzen ermöglichen eine flexible Ausrichtung auch bei unregelmäßigen Wandoberflächen.
Türöffnungsrichtung: Die Scharnierseite muss so gewählt werden, dass die Tür vollständig geöffnet werden kann, ohne gegen Hindernisse zu stoßen. Bei sehr engen Verhältnissen können abnehmbare Türen oder Klapptüren eine Alternative sein.
Gewicht: Schwere Gehäuse aus Stahlblech erfordern eine tragfähige Wandkonstruktion. Bei Leichtbaukonstruktionen sollte die Tragfähigkeit des Untergrunds vorab geprüft werden.
Zugänglichkeit für Werkzeug: Schrauben und Klemmen müssen auch in montiertem Zustand erreichbar sein. Hier empfiehlt sich eine vorausschauende Anordnung der Innenkomponenten.

Die Fertigungstiefe des Gehäuseherstellers spielt dabei eine wichtige Rolle: Wer Ausbrüche, Bohrungen und Befestigungselemente bereits werksseitig einbringt, spart auf der Baustelle wertvolle Zeit und reduziert das Fehlerrisiko.

Was ist bei der Kabelführung in engen Maschinenräumen zu beachten?

In engen Maschinenräumen muss die Kabelführung bereits vor der Gehäusemontage geplant werden, da nachträgliche Korrekturen kaum möglich sind. Kabeleinführungen sollten bevorzugt von unten oder seitlich erfolgen, um Zugentlastung und Mindestbiegeradien einhalten zu können. Kabelverschraubungen müssen zur angestrebten IP-Schutzklasse des Gehäuses passen.

Folgende Punkte sind bei der Kabelführung besonders zu beachten:

Mindestbiegeradien: Starre Leitungen und Kabel mit großem Querschnitt benötigen ausreichend Raum für den Bogen vor der Einführungsöffnung. Bei sehr geringem Wandabstand kann dies zum Problem werden.
Trennung von Energie- und Steuerleitungen: Auch in engen Verhältnissen müssen EMV-Anforderungen eingehalten werden. Energie- und Signalleitungen sind räumlich zu trennen oder durch geeignete Schirmung zu schützen.
Zugentlastung: Jede Leitung muss zugentlastet in das Gehäuse eingeführt werden, um mechanische Belastungen von den Klemmen fernzuhalten.
Reserveplatz für Erweiterungen: Auch wenn der aktuelle Bedarf gering ist, sollten Kabeleinführungsplatten mit Reserveöffnungen eingeplant werden, um spätere Ergänzungen ohne Gehäuseöffnung zu ermöglichen.

Flanschplatten mit vorbereiteten Ausbrüchen oder Membrandurchführungen, die werksseitig gefertigt werden, erleichtern die Kabeleinführung erheblich und stellen sicher, dass der Wandschaltschrank-Einbau normkonform bleibt. Wer diese Details bereits in der Bestellphase klärt, spart erheblichen Aufwand bei der Inbetriebnahme. Weitere Informationen zum Thema Qualitätssicherung im Fertigungsprozess finden Sie auf unserer Seite zum Qualitätsmanagement.

Wie wir bei Dessauer bei engen Einbausituationen helfen

Wir entwickeln und fertigen Wandschaltschränke, die exakt auf die räumlichen Gegebenheiten Ihrer Anlage abgestimmt sind. Mit unserem DessaCompact-Variantensystem bieten wir Gehäuse in Höhen von 300 bis 1.200 mm, Breiten von 200 bis 1.200 mm und Tiefen von 120 bis 400 mm, jeweils in 5-mm-Schritten. Das bedeutet: kein Verschnitt, kein unnötiger Platzverlust, keine Kompromisse beim Wandschaltschrank-Maß.

Konkret unterstützen wir Sie mit:

Maßgenaue Fertigung in 5-mm-Schritten für eine passgenaue Integration in jeden Einbauraum
Werksseitige Ausbrüche und Bohrungen nach Ihrer Zeichnungsvorlage für Kabeleinführungen, Lüftungsöffnungen und Befestigungselemente
Materialwahl aus Stahlblech mit Pulverlackierung in Ihrer RAL-Farbe oder aus Edelstahl für erhöhte Schutzanforderungen
Individuelle Verschlusssysteme und Türausführungen, angepasst an die Zugänglichkeit am Einbauort
Lieferzeit von 15 Tagen für kundenindividuelle Lösungen, während Wettbewerber 8 bis 12 Wochen benötigen

Unser gesamter Fertigungsprozess ist weitgehend intern organisiert, was uns volle Kontrolle über Qualität und Termine gibt. Wenn Sie Fragen zu Ihrem konkreten Einbauprojekt haben oder eine Beratung wünschen, sprechen Sie uns direkt an. Unsere Ansprechpartner stehen Ihnen für eine technische Erstberatung zur Verfügung.
